Амперметры щитовые

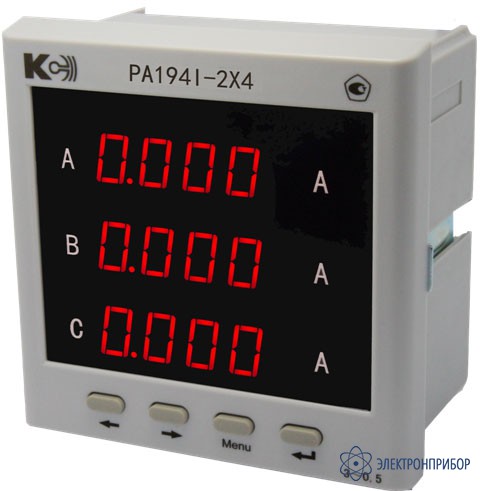

PA194I-2X4 — амперметр 3-канальный (общепромышленное исполнение)

Код товара: 35329
  • 61535-15

    • Гарантия

      5 лет

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

    Сертификаты

    Назначение амперметра 3-канального (общепромышленное исполнение) PA194I-2X4:

    Трехканальные амперметры PA194I-2X4 предназначены для измерения силы и частоты переменного тока в электрических цепях.

    Приборы PA194I-2X4 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также автоматизированных системах различного назначения.

    Особенности амперметра 3-канального (общепромышленное исполнение) PA194I-2X4:

    • Трехканальный светодиодный индикатор (цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
    • Вход в меню настройки защищен паролем;
    • Возможна настройка диапазона показаний тока в соответствии с примененным на входе прибора измерительным трансформатором;
    • Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора);
    • Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.

  • Технические характеристики амперметра 3-канального (общепромышленное исполнение) PA194I-2X4:

    Параметр Значение
    Основные погрешности
    Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
    - для модификаций класса точности 0,2 ± 0,2
    - для модификаций класса точности 0,5 ± 0,5
    Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц ± 0,1
    Номинальные значения входного сигнала
    Номинальное значение силы переменного тока, Iн: (1)
    - мА 100; 200; 500; 1000; 2000
    - А 1; 2; 5
    Диапазоны измеряемых сигналов
    Диапазон измеряемого входного сигнала (0,005…1,2)·Iн
    Диапазон измеряемых частот, Гц от 45 до 65
    Диапазон значений входного сигнала в режиме измерения частоты: (0,3…1,2)·Iн
    Диапазон частот основной гармоники входного сигнала, Гц от 45 до 65
    Каналы измерения
    Количество каналов измерения 3
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 4
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 3-строчный светодиодный
    Диапазон отображаемых значений 0…9999
    Период обновления результатов измерения, с, не более 1,1
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
    - питание – входы 2
    - питание – выходы 2
    - входы – выходы 1
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 120x120
    Габаритная длина, мм 69,5
    Вырез в щите, мм 111x111
    Масса прибора, кг, не более 0,55

    (1) Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

    Таблица 1 – Размеры и масса трехканальных амперметров PA194I-2X4:

    Модификации Габаритные размеры передней панели (ширина x высота) мм Габаритная длина, мм Размеры выреза в щите (ширина x высота), мм Масса, кг, не более
    PA194I–2X4 120x120 69,5 111x111 0,55
    PA194I–3X4 83x83 84,5 76x76 0,31
    PA194I–9X4 96x96 84,5 91x91 0,41
    PA194I–AX4 74x74 84,5 67x67 0,27

  • Комплект поставки PA194I-2X4

    № Наименование Количество
    1. Амперметр PA194I-2X4 1
