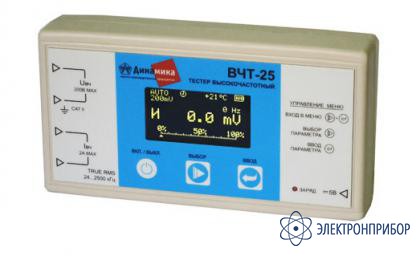

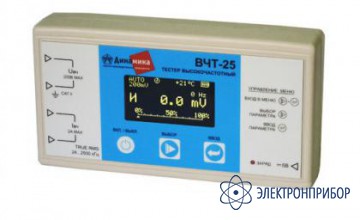

ВЧТ-25 — высокочастотный тестер

Код товара: 20281

  • Назначение высокочастотного тестера ВЧТ-25:

    Высокочастотный тестер ВЧТ-25 предназначен для измерений ВЧ токов и ВЧ напряжений, как отдельно, так и совместно с магазином резисторов и конденсаторов.

    Он питается от 4-х NiCd (никель-кадмий) или NiMH (никель-металл-гидрид) аккумуляторов формата АА (в комплект поставки входит устройство заряда аккумуляторов), а по своим точностным параметрам является близким аналогом милливольтметра В3-38А, который широко применяется в настоящее время, однако часто неудобен тем, что требует питания от сети.

    Отличительными особенностями высокочастотного тестера ВЧТ-25 являются:

    • класс точности 2,5/0,3 в полосе частот 24...2500 кГц;
    • большой 19 мм индикатор;
    • защитный термопрерыватель токовых входов;
    • возможность экономичного режима работы аккумуляторов (возможность отключения подсветки индикатора);
    • подавление помех с частотой 50 Гц на 2 порядка;
    • индикация разряда аккумуляторов сверх допустимого (при снижении суммарного напряжения аккумуляторов до 4 В+0,2 В на индикаторе появится знак батареи).

  • Технические характеристики высокочастотного тестера ВЧТ-25:

    Параметр Значение
    Диапазон частот измеряемых сигналов

    		24...2500 кГц
    Входной импеданс входа напряжения 100 кОм // <25 пФ
    Внутреннее сопротивление входов тока, не более

    		1,5 Ом
    Максимально-допустимое входное напряжение 200 В
    Пределы измерения напряжения 200мВ, 2 В, 20 В, 200 В
    Пределы измерения тока 2 А
    Основная погрешность при измерении синусоидального тока или напряжения + (0,5% от показаний + 0,5% от предела)
    Ослабление сигнала с частотой 50 Гц, не менее 40 дБ
    Время непрерывной работы от свежезаряженых 1300 мА·ч аккумуляторов , без подсветки, не менее 24 ч
    Пороговый ток срабатывания термопрерывателя 12 A
    Масса с аккумуляторами 420 г
    Габариты 200 х 105 х 60 мм
    Диапазон температур окружающей среды 0...45°С

  • Комплект поставки ВЧТ-25

    № Наименование Количество
    1 ВЧТ-25 — высокочастотный тестер 1
