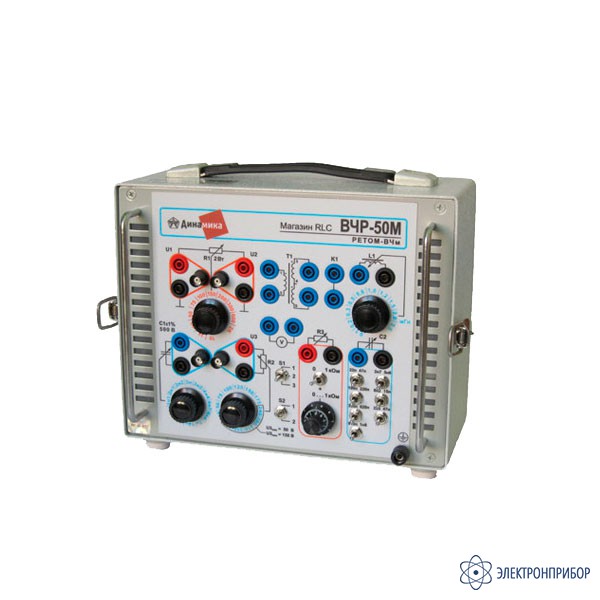

ВЧР-50М — магазин резисторов, конденсаторов и индуктивностей

Код товара: 20279

  • Назначение магазина резисторов, конденсаторов и индуктивностей ВЧР-50М:

    Магазин резисторов, конденсаторов и индуктивностей ВЧР-50М предназначен для расширения области применения испытательного комплекса РЕТОМ-ВЧм, за счет возможности измерений в месте фильтра присоединения (в полевых условиях), а также повышения производительности труда при работах по наладке и эксплуатации ВЧ устройств релейной защиты (РЗ), противоаварийной автоматики (ПА) и элементов ВЧ тракта.

    При помощи магазина ВЧР-50М можно измерить:

    • значения затухания (рабочее, собственное, вносимое, передачи)
    • определить частотные зависимости затухания (рабочее, собственное, вносимое, передачи) сопротивления, методами большого или малого сопротивления
    • коэффициенты усиления усилителей ВЧ или НЧ ток, прямым (ВЧ тестер) и косвенным методом

    Область применения

    При работах по наладке и эксплуатации ВЧ устройств РЗ и ПА, а также элементов ВЧ тракта требуется множество схем присоединения средств измерений с проверяемым оборудованием. Все эти схемы весьма разнообразны и оговариваются в методических указаниях по наладке и техническому обслуживанию конкретно взятого устройства.

    Магазин ВЧР-50М содержит практически все резисторы, конденсаторы и индуктивности, которые используются в проверках, имеет необходимые клеммы и переключатели, с помощью которых быстро организуется проверочная схема.

  • Технические характеристики магазина резисторов, конденсаторов и индуктивностей ВЧР-50М:

    Параметр Значение
    Диапазон рабочих частот, кГц

    		24...1000
    Номинальные значения R1 (эквивалент выходного сопротивления) 10, 15, 30, 50, 75, 100, 150, 200, 300, 600 Ом, 2 кОм
    Мощность резистора R1

    		2 Вт
    Номинальные значения R2 (эквивалент выходного сопротивления) 50, 75, 100, 125, 150, 175, 200, 300, 400, 600 Ом, 2 кОм
    Мощность резистора R2 50 Вт
    Номинальные значения R3 (реостат высокочастотный) 0 ... 2 кОм с шагом 1 Ом
    Максимальная неравномерность АЧХ, в диапазоне частот от 0 до 1 МГц, не более 0,1 дБ
    Номинальные значения емкости эквивалентов конденсатора связи (магазин С1) 2,2; 3,2; 4,4; 4,7; 6,4; 7; 15; 18; 35; 107 нФ
    Номинальные значения емкости эквивалентов конденсатора связи (магазин С2) 0,022 ... 69нФ с шагом 0,022нФ
    Погрешность номинального значения сопротивления резисторов и емкости конденсаторов +1%
    Номинальные значения индуктивностей 0,2; 0,4; 0,5; 1,0; 2,0 мГн
    Степень защиты по ГОСТ 14254:
    • по оболочке
    • выходных клемм
    P20
    IP00
    Класс защиты от поражения электрическим током по ГОСТ12.2.007.0 01
    Масса не более 4 кг
    Габариты 230 х 290 х 165 мм
