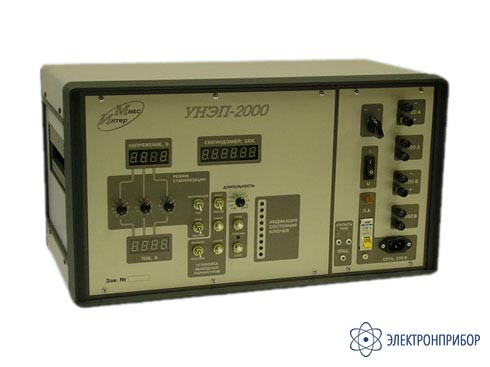

УНЭП-2000 — устройство для испытания защит электрооборудования подстанций 6-10 кВ

Код товара: 20283

    • Гарантия

      1 год

    Назначение устройства для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-2000:

    Устройство для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-2000 предназначено для наладки простых защит подстанций 6-10 кВ, а также для испытаний расцепителей автоматических выключателей переменного тока до 2 кА в сетях электроснабжения до 1000 В.

    Основные характеристики устройства УНЭП-2000:

    • испытательный переменный ток синусоидальной формы, регулируемый в следующих пределах: 0-2000 А, 0-200 А и 0-20 А (в течение 1 мин. при максимальном токе на каждом пределе и t = 20оС);
    • испытательный постоянный ток, регулируемый в пределах: 0-10 А (в течение 1 минуты при максимальном токе);
    • напряжение переменного тока в диапазоне 0-450 В, регулируемое дискретно с шагом 1 В, при токе нагрузки до 10 А (в течение 1 минуты при максимальном токе);
    • напряжение постоянного тока в диапазоне от 0-250 В при токе нагрузки до 10 А;
    • стабилизация выходных значений тока и напряжения;
    • встроенные в устройство цифровые индикаторы позволяют отображать действующие значения тока и напряжения переменного и постоянного тока, а также время протекания тока и напряжения от 0,01 с до 100 мин.
    • встроена защита от превышения максимального тока (автоматический выключатель) и тепловая защита от превышения температуры обмотки нагрузочного трансформатора (t сраб.≥80оС).

    Устройство УНЭП-2000 обеспечивает:

    • Напряжение переменного тока в диапазоне 0-450 В, регулируемое дискретно с шагом 1 В, при токе нагрузки 10 А;
    • Напряжение постоянного тока в диапазоне 0-250 В, регулируемое дискретно с шагом 1 В, при токе до10 А;
    • Испытательный переменный ток синусоидальной формы, регулируемый в диапазонах:
      • 0,5-5 А, 5-50 А, 50-300 А — длительно
      • 5-10 А; 50-100 А; 300-1000 А — до индикации перегрева;
    • Испытательный ток, регулируемый в диапазоне 0,2-10 А;
    • Отображение на цифровых индикаторах результатов измерения напряжения 0-500 В и тока 0-2000 А, а также результатов измерения времени от 0,01 сек до 99 мин 59,99 сек;

    С помощью УНЭП-2000 можно осуществлять следующие наладочные операции на подстанциях 6-10 кВ:

    • снятие характеристик намагничевания трансформаторов тока;
    • настройку реле переменного тока типа РТ-40, РТ-80 и аналогичных;
    • настройку промежуточных реле переменного и постоянного тока, а также контакторов и реле времени;
    • проверку токов и времени срабатывания релейной защиты первичным током (при токах срабатывания защиты не более 2000 А).

  • Технические характеристики устройства для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-2000:

    Параметр Значение

    Максимальный ток, потребляемый из сети

    		 не более 45 A
    Приведенная погрешность измерения испытательного тока и напряжения 5%

    Напряжение питающей сети

    		 220 (+10%, -15%) В
    Частота питающей сети 50 Гц
    Масса:
    • УНЭП, не более
    • соединительные провода
    30 кг
    4 кг
    Габаритные размеры УНЭП, мм (ШхВхГ) 510х300х300
    Устройство сохраняет технические характеристики 5 лет
    Рабочие условия эксплуатации устройства:
    • Температура окружающей среды, °С
    • Относительная влажность, (при +25 °С)
    • Отсутствие в среде взрывоопасных газов, пыли и их смесей
    -10…+30
    не более 80%

    да

  • Комплект поставки УНЭП-2000

    • УНЭП-2000;
    • соединительные провода;
    • руководство по эксплуатации;
    • методика периодической аттестации;
    • аттестат Госстандарта России
