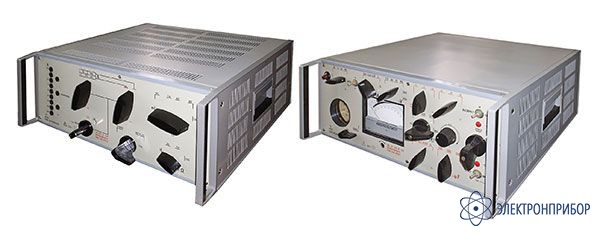

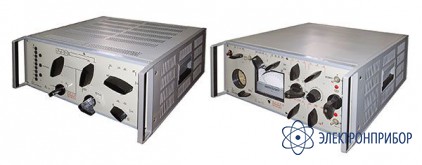

У5052 — установка для проверки релейных защит

Код товара: 20284

  • Назначение и область применения:

    Установка У5052 предназначена для наладки и проверки простых релейных защит и элементов электроавтоматики на месте их установки.

    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.

  • Основные характеристики установки У5052:

    • установка У5052 (блоки К513, К514) обеспечивает получение на выходных зажимах электрических величин согласно табл. 1;
    • возможность измерения времени срабатывания и возврата проверяемого устройства встроенным секундомером и внешним миллисекундомером;
    • возможность питания проверяемой защиты постоянным током от внешней аккумуляторной батареи;
    • габаритные размеры каждого блока К513, К514 не более: 500 х 220 х 520 мм.

    Масса установки У5052, кг, не более:

    • К513 – 26;
    • К514 – 29.

    Табл. 1

    Род напряжения и тока Режим нагрузки Допускаемая длительность включения, мин. Регулирование
    напряжение, В ток, А
    1. Переменный 380 2 30 Плавно-ступенчатое
    380 5 1
    330 10 0,5
    2. Постоянный (выпрямленный со сглаживанием) 240 0,06 30
    220 0,6 5
    110 1,0 5
    - 4,5 1
    3. Постоянный (выпрямленный со сглаживанием) 210 1,0 5 Отсутствует
    220 0,65
    4. Выпрямленный (без сглаживания) - 4,5 5 Плавное
    5. Переменный однофазный ток 112 35 0,5 Плавно-ступенчатое
    54 67,5
    30 150
    12 240
    250 10

  • Рекомендуемые замены У5052
