Устройства проверки релейной защиты и автоматики (РЗА)

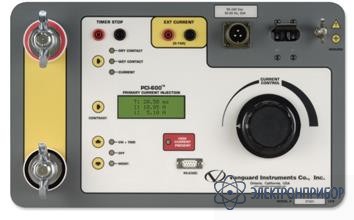

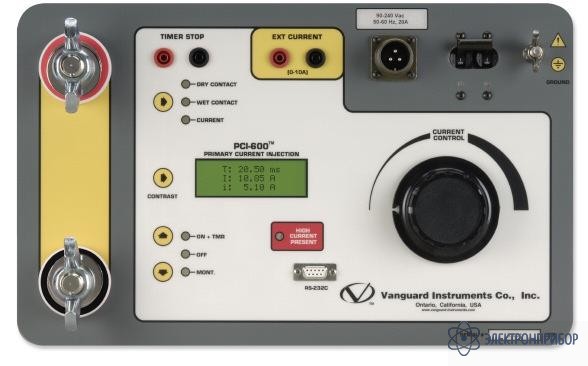

PCI-600 — устройство испытания первичным током до 600 А (тестер тока первичной обмотки)

Код товара: 29604

  • Области применения прибора PCI-600:

    Существует две основных сферы применения установок для испытания первичным током.

    Первая – это тестирование систем полной релейной защиты с изолированными проводниками высокого напряжения, трансформаторами тока, защитными реле и автоматическими прерывателями. Из-за неудобства подключения к питающей линии на первичной обмотке трансформатора тока испытания первичным током обычно применяются при вводе в эксплуатацию защитного оборудования или после его капитального ремонта. Поскольку большая часть тестируемых защитных систем зависят от времени, в устройстве установки предусмотрен специальный таймер.

    Вторая сфера применения установок для испытания первичным током – тестирование трансформаторов тока в системе релейной защиты. Опять же тесты такого рода выполняются перед вводом в эксплуатацию нового оборудования или после его ремонта. Кроме того, установки для испытания первичным током идеально подходят для применения там, где требуются нагрузки с низким сопротивлением и сильным током с возможностью его измерения и регулировки.

    Особенности прибора PCI-600:

    • Проверка защитных систем и трансформаторов тока. Ток до 600 А переменный
    • Устойчивый уровень тока при увеличении сопротивления из-за нагрева.
    • Встроенная таймер для измерения срабатывания реле.

    Диапазон подаваемого тока от 10 до 600 А, может быть изменен пользователем, благодаря удобному вращающему переключателю на передней панели прибора. Прибор измеряет подаваемый ток и отображает измеренное значение на большом ЖК дисплее. Если прибор используется как источник высокого тока - продолжительность подачи тока также отображается на дисплее.

    Таблица выходных токов:

    Напряжение/ ток Продолжительность
    9,4 В перем @ 200 A 5 минут
    9,0 В перем @ 300 A 2 минуты
    8,2 В перем @ 400 A 1 минута
    7,5 В перем @ 500 A 30 секунд
    7,0 В перем @ 600 A 20 секунд

  • Технические характеристики прибора PCI-600:

    Параметр Значения
    Габаритные размеры, вес 426х320х270 мм ;
    Вес: 21 кг
    Напряжение питания 200 – 240 В перем, 50/60 Гц
    Встроенный амперметр 100мA – 1000 A;
    Погрешность: 1% от диапазона, ±20 мA
    Встроенный таймер 1 мс – 2 часа;
    Погрешность: 0.1% от диапазона ±1 мс
    Входной сигнал остановки таймера Контакты под напряжением от 24-300 В постоянного/переменного тока или без напряжения. Автоматическая остановка при отсутствии контакта, или отсутствии первичного тока.
    Компьютерный интерфейс RS-232C (19,200 baud) для заводской калибровки и диагностики
    Температура Рабочая: -10 °C до +50 °C;
    Хранения: -30 °C до +70 °C
    Влажность 90% относительной влажности при +40 °C

  • Комплект поставки PCI-600

    № Наименование Количество
    1. Прибор 1
    2. Комплект тестовых проводов 4,5 м 1
    3. Шнур питания 1
    4. Кабель заземления 1
    5. Документация 1

    Дополнительная комплектация PCI-600:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Кейс для перевозки
