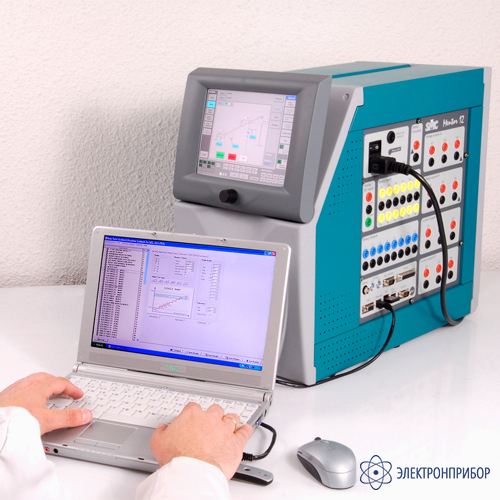

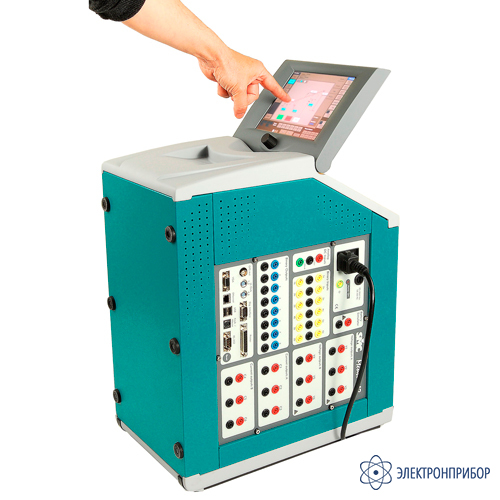

Mentor 12 3v4i — универсальная система диагностики всех типов релейных защит (3 напряжения, 4 тока)
Код товара: 54574-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
63764-16 до 14.04.2026
-
Производитель
Назначение универсальной системы диагностики всех типов релейных защит Mentor 12:
Трехфазная система Mento 12 является одним из самых передовых и инновационных инструментов для диагностики всех типов релейных защит, включая электромеханические, цифровые, защиты на базе подстанций по стандарту IEC-61850.
Модульная структура выходных каналов тока/напряжения и всех блоков системы, которые могут быть установлены и/или заменены пользователем самостоятельно, принцип PLUG&PLAY.
Минимальная конфигурация включает в себя:
- 3 канала напряжения (каналы реверсивные, т.е. могут быть переключены на режим генерации тока) и 3 канала тока. Оператор может расширить комплектацию Mento 12 до 12 источников: 6 напряжений + 6 токов (два комплекта 3-фазных систем тока и напряжения)
- 12 дискретных входов и 8 дискретных выходов
- Вспомогательный источник постоянного тока 0-250 В для питания проверяемого реле
- Измерение постоянного входного тока и напряжения
- 12 выходов низкого уровня для проверки датчиков, счетчиков и прочего
- Связь по Ethernet LAN, USB, RS-232

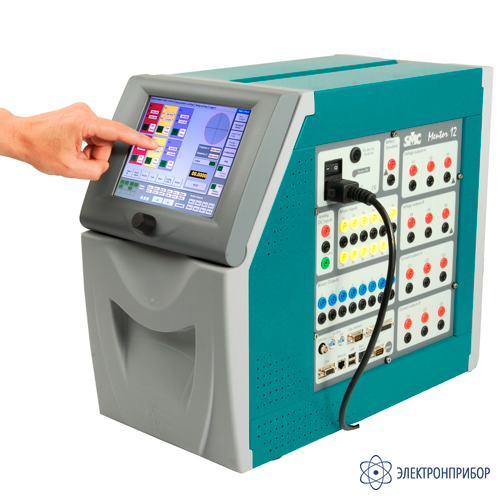

Сенсорный экран – удобный и понятный выбор вспомогательных программных функций:
- Быстрая регулировка настроек и задание тестов непосредственно на экране;
- Превосходное наложение гармоник;
- Группировка выходных каналов;
- Функции Pulse, Ramp, дискретный поиск, последовательность состояний и воспроизведение файлов COMTRADE;
- Неограниченное хранение тестовых настроек и результатов на съемной памяти USB;
- Протоколы испытаний;
- Бесплатное обновление программного обеспечения через Интернет в течение всего срока эксплуатации прибора.
-
-
Варианты исполнения универсальной системы диагностики всех типов релейных защит (3 напряжения, 4 тока) Mentor 12 3v4i:
Конфигурация Каналы напряжения Каналы тока Выход по 1 фазе 3 фазы Mentor 12 3v3i 3 3 450 В; 75 А 150 В; 25 А Mentor 12 3v4i 3 4 450 В; 100 А 150 В; 25 А Mentor 12 3v6i 3 6 450 В; 150 А 150 В; 50 А Mentor 12 4v3i 4 3 600 В; 75 А 150 В; 25 А Mentor 12 4v4i 4 4 600 В; 100 А 150 В; 25 А Mentor 12 4v6i 4 6 600 В; 150 А 150 В; 50 А Mentor 12 6v3i 6 3 900 В; 75 А 300 В; 25 А Mentor 12 6v4i 6 4 900 В; 100 А 300 В; 25 А; Mentor 12 6v6i 6 6 900 В; 150 А 300 В; 50 А Технические характеристики универсальной системы диагностики всех типов релейных защит Mentor 12:
Параметр Значение Каналы напряжения Количество каналов от 1 до 6 (каналы реверсивные, тоесть могут выдавать ТОК) Максимальное напряжение на канале 150 В АС / 212 В DC Максимальный ток на канале 5 A АС / 5 A DC Мощность 100 ВA Каналы гальванически развязаны Да, друг от друга и от питания (в случае неисправности одного канала другие будут работать) Разрешение 5 мВ / 0,5 мA Точность 0,1% измерянное значение ± 0,03% диапазона Комбинации выходов Параллельно и последовательно Конфигурации каналов До 6 x (150 В AC 100 VA / 212 В DC)
До 3 x (300 В AC 200 VA / 424 В DC)
1 x (600 В AC 400 VA / 848 В DC) +
1 x (300 В AC 200 VA / 424 В DC)
В токовом режиме:
До 6 x (5 A AC 100 VA / 5 А DC)
До 3 x (10 AAC 200 VA / 10 А DC)
1 x (20 A AC 400 VA / 20 А DC) +
2 x (5 A AC 100 VA / 5 А DC)Каналы тока Количество каналов от 1 до 6 Максимальный ток на канале 25 A AC / 25 А DC Мощность 100 ВA Каналы гальванически развязаны Да, друг от друга и от питания. (В случае неисправности одного канала другие будут работать) Разрешение 0,5 мA Точность 0,1% измеренное значение ± 0,03% диапазона Комбинации выходов Параллельно и последовательно Конфигурации каналов До 6 x (25 A AC 100 ВA / 25 А DC)
До 3 x (50 A AC 200 ВA / 50 А DC)
1 x (100 A AC 400 ВA / 100 А DC) +
1 x (50 A AC 200 ВA / 50 А DC)
1 x (150 A AC 600 ВA / 150 А DC)Частота Генерация гармоник от 2 до 33 при 60 Гцz / от 2 до 40 при 50 Гц Диапазон DC - 2000 Гц (непрерывно) DC - 3000 Гц (временно) Разрешение 5 мкГц Точность 1 ppm Фазовый угол Диапазон 0.0 - 359.9˚ Разрешение 0.001˚ Точность 0.1˚ Секундомер Количество 4 Диапазон 00000.0001 - 99999.9999 с Разрешение 0.1 мс Точность 0.001 % +/- 0.1 мс Двоичный вход Количество 12 Тип "сухой" или напряжение Диапазон напряжения ±400 V p-p Изоляция 6 групп, по 2 входа Разрешение 0.1 ms Функция счетчика 3 кГц (Шаг: 150 мкс) 100 кГц в 1 группе Двоичный вход Количество 8 Тип Реле или транзистор Уровень 300 Vdc / 300 Vac / 8 A 2000 ВA / 240 Вт Изоляция Да Разрешение времени 100 мкс Низкоуровневые выходы Количество 6 Тип Напряжение Уровень 0-10 Vpk (1 мA максимально) Диапазон 1 Изоляция Нет Разрешение 250 мкВ Точность 0.07 % Искажение 0.05 % Измерения аналогового вывода Измерительный вход Vdc ± 10 В Измерительный вход Idc ± 20 мA Точность 0.02 % Источник питания постоянного тока Диапазоны 48, 125, 250 Vdc Мощность 60 Вт Точность 5 % Пульсация 0.2 % Общие характеристики Модульная архитектура В любое время можно добавить новый или снять неисправный источник не отправляя MENTOR-12 на завод Дисплей Цветной TFT 800 х 600 сенсорный дисплей с ПО Windows CE. (Нет необходимости в ПК) Управление Сенсорная панель + поворотная ручка (При необходимости можно подключить ПК, клавиатуру, мышь) Жесткий чехол с колесами Включен Кабели Ethernet, RS-232 COM-порты Ethernet, RS-232, 2 х USB, Centronics, PS2, VGA GPS опция Встроена Обновление ПО Да Встроенный компьютер Встроенный ПК Источник питания 100-260 Vac / 40-70 Гц Потребляемая мощность 1600 ВA Габариты 422×254×511 мм Вес от 22,5 кг до 29,8 кг -
Комплект поставки Mentor 12 3v4i
№ Наименование Количество 1 Универсальная система диагностики всех типов релейных защит (3 напряжения, 4 тока) Mentor 12 3v4i 1 2 Полный комплект кабелей 1 3 Сумка нейлон для кабелей 1 4 Кейс транспортировочный на колесах 1 5 Руководство пользователя 1 -
Модификации Mentor 12
-
Mentor 12 3v4i, универсальная система диагностики всех типов релейных защит (3 напряжения, 4 тока)
