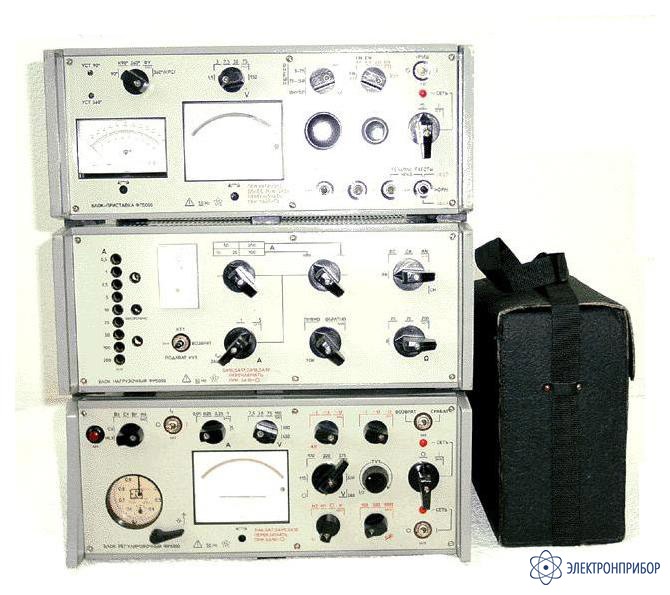

ЭУ5001 — установка для проверки релейных защит

Сохранить в PDF Распечатать
  • Назначение и область применения:

    Установка ЭУ5001 предназначена для наладки и проверки простых и сложных релейных защит и элементов автоматики (реле, контакторов, пускателей и т.п.) на месте их установки на электростанциях и промышленных предприятиях или в лабораториях.

    Основные характеристики установки ЭУ5001:

    • возможность автоматического отключения переменного тока в нагрузке и восстановление режима "Нормальный" по цепи напряжения после срабатывания проверяемой защиты с помощью замыкания контактов выходного реле этой защиты;
    • возможность дистанционного управления одной установки другой с помощью замыкающего контакта реле КV3;
    • возможность автоматического отключения переменного тока в нагрузке и восстановление режима "Нормальный" по цепи трехфазного напряжения по истечении времени, устанавливаемого в диапазоне от 0,1 до 9,9 сек. (имитация режима "Аварийный" установкой на заданное время);
    • возможность автоматического повторного включения переменного тока и создание режима "Аварийный" по цепи трехфазного напряжения по истечении заданного времени (имитация возникновения повторного режима "Аварийный" через заданное время);
    • возможность измерения времени срабатывания и возврата проверяемого устройства встроенным секундомером или внешним миллисекундомером;
    • регулировка до 110В и измерение напряжения между двумя фазами или с регулированием величины напряжения одной фазы;
    • регулировку и измерение угла сдвига фаз от 0 до 360о между током и "Аварийным" напряжением.
  • Технические характеристики установки ЭУ5001:

    Род напряжения и тока Режим нагрузки Допускаемая длительность включения, мин. Регулирование
    напряжение, В ток, А
    1. Переменный 380 2 30 Плавно-ступенчатое
    380 5 1
    380 10 0,5
    2. Постоянный (выпрямленный со сглаживанием) 240 0,06 30
    220 0,6 5
    110 1,0 5
    - 4,5 1
    3. Постоянный (выпрямленный со сглаживанием) 210 1,0 5 Отсутствует
    200 0,65
    4. Выпрямленный (без сглаживания) - 4,5 5 Плавное
    5. Переменный 112 35 0,5 Плавно-ступенчатое
    54 67,5
    30 150
    12 240
    250 10
    6. Симметричное трехфазное 110 до 2 60 Нерегулируемое


    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.
