Установки для испытания средств защиты от поражения электрическим током

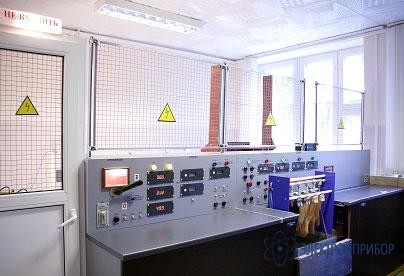

ЛЭИС-40 — лаборатория для испытания защитных средств и электрооборудования

Код товара: 30432

    Назначение лаборатории ЛЭИС-40:

    Лаборатория ЛЭИС-40 предназначена для испытания защитных средств из диэлектрической резины, изолирующих и оперативных штанг, инструмента с изолирующими ручками, указателей напряжения и т.д.

    По желанию заказчика возможно обеспечение испытаний электрооборудования (ОПН, разрядников, трансформаторов тока и напряжения и др.). Размеры и объем испытаний согласовываются с заказчиком.

    Общие требования лаборатории ЛЭИС-40

    • Питание лаборатории осуществляется от сети переменного тока 220В частотой 50 Гц, максимальный потребляемый ток 20А.
    • Время непрерывной работы каждого вида испытаний не нормируется.
    • Диапазон действующего испытательного напряжения: 0–3кВ, 0–6кВ, 0-15кВ, 0–40кВ.
    • Предусмотрена блокировка, запрещающая подачу напряжения при:
      • открытой двери высоковольтного отделения
      • включенном заземляющем ноже
      • выведенном из нулевого положения регуляторе напряжения.

  • Технические характеристики лаборатории ЛЭИС-40

    Параметр Значение
    Стенд №1 "Ввода"
    Напряжение питания лаборатории, В 220 ± 20
    Потребляемый ток лаборатории, не более, А 15
    Частота питающей сети, Гц 50 ± 1
    Блокировка входных дверей электромеханическая
    Стенд № 2 "Испытание защитных средств из диэлектрической резины и инструмента"
    Диапазон напряжений, кВ 0 ... 1
    Диапазон измеряемых токов утечки, мА 0 ... 1
    Погрешность измерения напряжения, не более, % 3
    Погрешность измерения тока, не более, % 3
    Подъем напряжения автоматический и ручной
    Снятие напряжения автоматическое и ручное
    Заливка воды в диэлектрические изделия полуавтоматическая
    Ток срабатывания защиты по низкой стороне, не более, А 5
    Ток срабатывания защиты по высокой стороне, не более, мА 20
    Стенд № 3 "Испытание указателей напряжения"
    Диапазон испытуемых напряжений, кВ 0 ... 1,5
    Ток срабатывания защиты по низкой стороне, не более, А 2
    Стенд № 4 "Испытание изолирующих штанг"
    Диапазон испытательных напряжений, кВ 0 ... 40
    Ток срабатывания защиты по низкой стороне, не более, А 5
    Подъем напряжения автоматический и ручной
    Снятие напряжения автоматическое и ручное
    Стенд № 5 "Сушка защитных средств"
    Одновременная сушка диэлектрических перчаток, шт. 20
    Одновременная сушка бот, шт. 4
    Время сушки, не более, ч. 2
    Сушка осуществляется путем принудительной подачи воздуха в каждое изделие. Воздух может иметь как комнатную температуру так и подогреваться до задаваемой оператором температуры (до 40 С). Поддержание установленной температуры производится автоматически.

  • Комплект поставки ЛЭИС-40

    Состав электролаборатории ЛЭИС-40

    Высоковольтная испытательная лаборатория состоит из стендов, которые взаимосвязаны при проведении определенных видов испытаний.

    В общем случае в состав лаборатории входят следующие стенды:

    1. Стенд № 1 "Ввода питания"
    2. Стенд № 2 "Испытание защитных средств из диэлектрической резины и инструмента"
    3. Стенд № 3 "Испытание указателей напряжения"
    4. Стенд № 4 "Испытание изолирующих штанг"
    5. Стенд № 5 "Сушка защитных средств"

    Перечень основных комплектующих изделий, входящих в стенды электролаборатории ЛЭИС-40

    1. Трансформатор 0–40кВ.
    2. Трансформатор 0–15 кВ.
    3. Трансформатор 0– 3кВ.
    4. Трансформаторы понижающие: 220-127В,220-60В,220-30В,220-12В.
    5. Регулятор напряжения однофазный.
    6. Приборы щитовые цифровые программируемые.
    7. Блок коммутации цепей и автоматизации управления испытаниями.
    8. Заземляющие ножи и электромагнитные блокировки.
    9. Ванна из нержавеющей стали для одновременного испытания 4-х штук перчаток из диэлектрической резины или 2-х штук бот.
    10. Система полуавтоматического заполнения водой перчаток и подъема каретки.
    11. Стол для крепления изолирующих штанг и указателей напряжения.
    12. Металлический каркас для монтажа оборудования и приборов лаборатории.
    13. Дверь входная в высоковольтный отсек изготавливается из метала размером 2,1х0,8 м.
