Установки для испытания средств защиты от поражения электрическим током

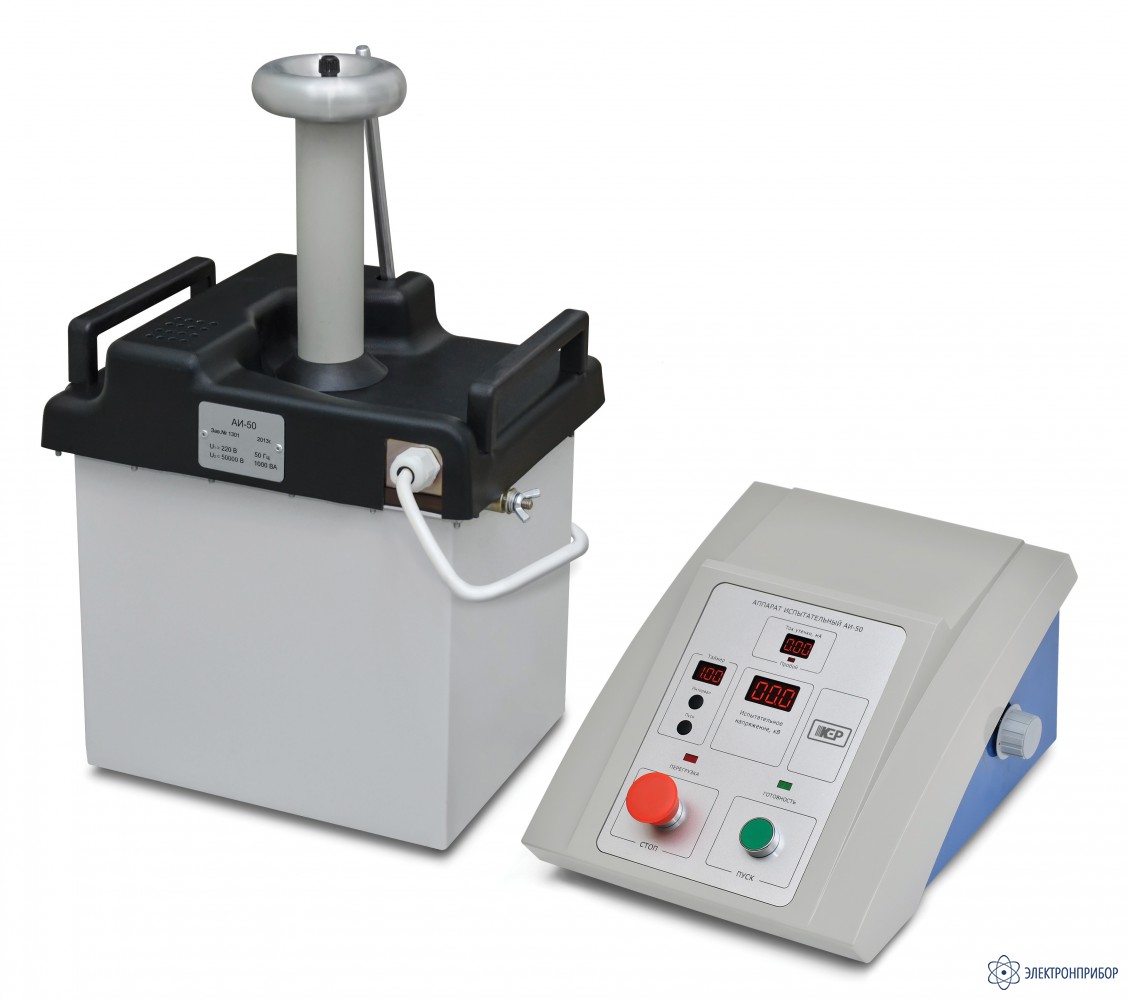

АИ-50 — аппарат испытательный

Код товара: 31840

  • Назначение аппарата испытательного АИ-50:

    Аппарат испытательный АИ-50 предназначен для испытания изоляции защитных средств (изоляционные штанги), электроинструмента, а так же для испытания диэлектриков переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 50 кВ, с измерением тока утечки.

    Условия эксплуатации аппарата испытательного АИ-50:

    Аппарат рассчитан для эксплуатации в отапливаемых помещениях при следующих условиях:

    Параметр Значение
    Температура окружающей среды, °С от 0 до +40
    Относительная влажность, %, не более 80 при температуре +25 °С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)

    Обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В. Оператор должен иметь третью или более высокую группу по технике безопасности при работе в электроустановках с напряжением свыше 1000 В.

  • Технические характеристики аппарата испытательного АИ-50:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Частота питающей сети, Гц 50±2
    Наибольшая потребляемая мощность, кВА, не более 1
    Количество источников высокого переменного напряжения 1
    Наибольшее выходное напряжение, кВ 50
    Диапазон измерения напряжения переменного тока, кВ 1-50
    Приведенная погрешность измерения напряжения, %, не более 3
    Наибольший выходной ток, мА 10
    Максимальный измеряемый ток, мА 9,99
    Площадь, занимаемая аппаратом (рекомендуемая, не менее), м2 2х2
    Габаритные размеры блока управления Д×Ш×В, мм 390х320х200
    Габаритные размеры блока высокого напряжения Д×Ш×В, мм 310х400х560
    Общая масса аппарата, кг, не более 100
    Средний срок службы, лет 10

  • Комплект поставки АИ-50

    Наименование Количество
    Блок управления 1
    Блок высоковольтный БВИ-50 с кабелем подключения (в сборе) 1
    Кабель сетевого питания (длина 1,8 м) 1
    Кабель с фонарем и концевиком 1
    Провод высоковольтный (длина 4 м) 1
    Провод заземления (длина 4 м) 2
    Вставка плавкая ВП2 –1 (250 В, 5 А) 2
    Руководство по эксплуатации 1
