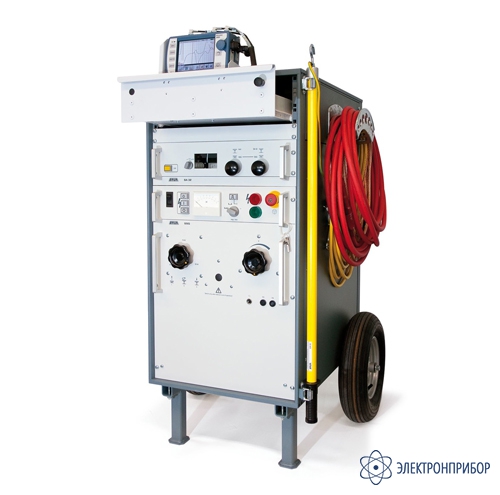

Syscompact-2000 portable — мобильный комплекс для поиска мест повреждений кабелей

Код товара: 56930

  • Назначение мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

    Syscompact-2000 portable – мобильная компактная система, специально предназначенная для поиска и локализации повреждений кабелей низкого и среднего напряжения – испытательное напряжение до 32 кВ. Она может быть использована для предварительного определения неисправностей кабельных систем длиной до 65 км. Генератор импульсов может быть использован в режиме автоматической периодически повторяющейся нагрузки для обеспечения точной акустической локализации неисправности. Комбинация рефлектометра IRG и генератора импульсов SSG 1100, SSG 1500 или SSG 2100 обеспечивает поиск как низкоомных и высокоомных, так и периодически возникающих, неустойчивых повреждений.

    Система Syscompact-2000 portable монтируется в 19" дюймовую стойку , легко транспортируется, являясь, таким образом, оптимальным решением для использования в полевых условиях. Все соединения, необходимые для выполнения измерений, встроены в систему.

    Особенности установки мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

    • Быстрое и надёжное обнаружение неисправностей;
    • Компактный дизайн, позволяющий устанавливать систему в транспортные средства небольшого размера;
    • Бесступенчатая регулировка испытательного напряжения в диапазоне от 0 до 32 кВ;
    • Максимальная энергия импульсов 2100 Дж;
    • Память на 100 эхограмм;
    • Простая передача данных в ПК.

    Методы поиска повреждений кабелей мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

    • Метод анализа отраженных импульсов (рефлектометрия) – TDR;
    • Метод вторичного импульса – SIM;
    • Многоимпульсный метод (расширение метода вторичного импульса) – SIM – MIM;
    • Дифференциальный метод вторичного импульса;
    • Импульсный токовый метод – ICM;
    • Метод анализа затухания сигнала.

  • Технические характеристики мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

    Параметр Значение
    Рефлектометр IRG 2000
    Выходное напряжение импульсов 10 - 60 В
    Длительность зондирующего импульса 40 нс - 10 мкс
    Электрическая прочность к входному напряжению 400 В АС (50 - 60 Гц)
    Выходное сопротивление 10 - 250 Ом
    Диапазон измерений (при v/2=80 м/мкс) 0 - 65 км
    Дискретность считывания 200 МГц (5 нс)
    Разрешение 0,4 м
    Скорость распространения 50 - 150 м/мсек (=vf 0,333 - 0,999)
    Чувствительность входного делителя - 0 дБ ... + 60 дБ
    Объем памяти рефлектограмм 100
    Дисплей TFT 320 x 240 (121 мм x 92 мм)
    Генератор высоковольтных импульсов SSG
    Выходное напряжение 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ
    Энергия импульса 500 Дж, 1100 Дж, 1500 Дж, 2100 Дж
    Частота следования импульсов Одиночный, 10, 20 или 30 импульс/мин
    Выходное испытательное напряжение DC: 0 - 32 кВ
    Максимальный ток утечки DC: 850 мА
    Система
    Напряжение питания 110 – 240 В (50/60 Гц)
    Рабочая температура -20 ... +50 °C
    Температура хранения -40 ... +60 °C
    Габариты около 514х970х700
    Вес 195 - 295 кг

  • Комплект поставки Syscompact-2000 portable

    № Наименование Количество
    1 Рефлектометр IRG 2000 1
    2 Генератор высоковольтных импульсов SSG 1500, 32 kV 1500Дж 1
    3 Кабель соединительный с зажимами для IRG 2000 1
    4 Кабель RS 232 для IRG 2000 1
    5 Блок питания для IRG 2000 1
    6 Программное обеспечение IRG 2000 на компакт-диске 1
    7 Штанга разряда и заземления EES 40 1
    8 Кабель заземления, 6 мм2, 10 м 1
    9 Шнур сетевого питания 1
    10 Руководство по эксплуатации 1
