ПОИСК К 16, ПОИСК К16

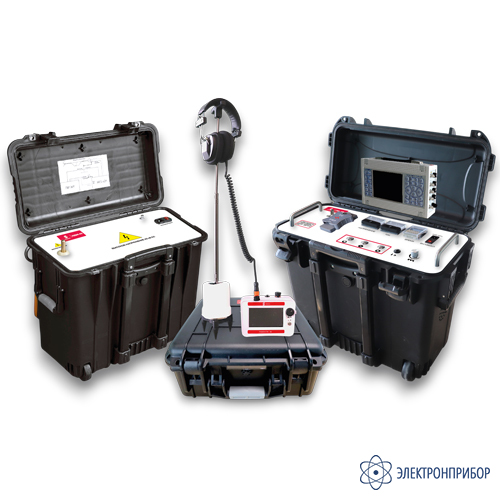

ПОИСК К-16 — портативный комплект для определения мест повреждений кабельной линии
Код товара: 83205-
Назначение портативного комплекта для определения мест повреждений кабельной линии ПОИСК К-16:
ПОИСК К-16 – комплект приборов для определения мест повреждений (ОМП) кабельных линий всех типов изоляции современными беспрожиговыми методами.
Комплекты позволяют производить ОМП силовых кабелей 0,4-35 кВ с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).
Использование беспрожиговых методов позволяет как сократить время ОМП, так и повысить точность и эффективность ОМП.
Реализованные методы ОМП:
- Предварительное ОМП кабелей:
- импульсная рефлектометрия (TDR);
- импульсно-дуговой метод (ARC);
- иетод колебательного разряда по току (ICM). - Точное ОМП акустическим / акустико - электромагнитным методом до 16 кВ.
- Испытание изоляции и определение пробивного напряжения до 16 кВ.
Преимущества портативного комплекта для определения мест повреждений кабельной линии ПОИСК К-16:
- Портативность – вес модулей не более 25 кг и комплект может транспортировать один специалист.
- Компактность – весь комплект можно перевезти в легковом автомобиле, снегоболотоходе или снегоходе.
- Универсальность – каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.
- Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий.
- Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: шахты, тоннели, удаленные месторождения, РУ в больших зданиях и т.д.

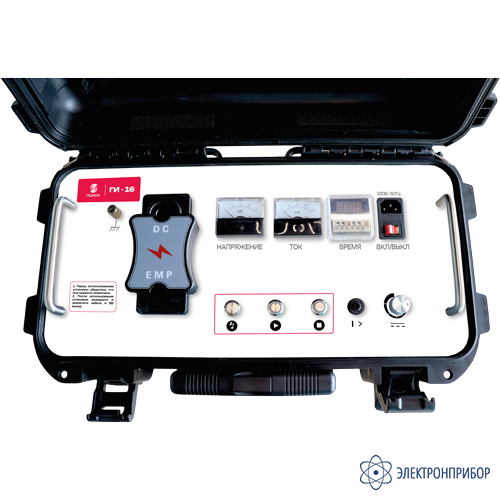

Различие комплектов ПОИСК К-16 и ПОИСК К-35 заключается в разных уровнях максимального напряжения и емкости конденсаторов генераторов высоковольтных импульсов (ПОИСК ГИ-16 и ПОИСК ГИ-35). ПОИСК ГИ-16 с выходным напряжением до 16 кВ в сочетании с конденсаторами повышенной емкости (8 мкФ) позволит выдать высокую энергию разряда (до 1024 Дж) даже на невысоких напряжениях, что позволяет быстро и точно находить различные виды повреждений кабелей низкого и среднего напряжения (0,4 - 10 кВ).
Комплект подходит пользователям с небольшим и средним кабельным хозяйством. Также актуально его применение в качестве дополнения к мобильной ЭТЛ, в которой отсутствуют беспрожиговые методы (модернизация ЭТЛ) или в качестве резервного комплекта.
-
-
Технические характеристики портативного комплекта для определения мест повреждений кабельной линии ПОИСК К-16:

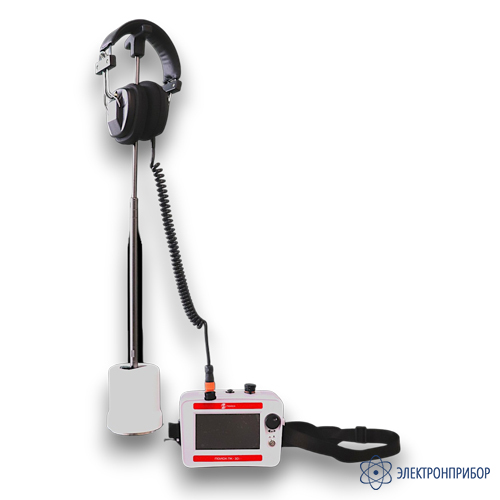

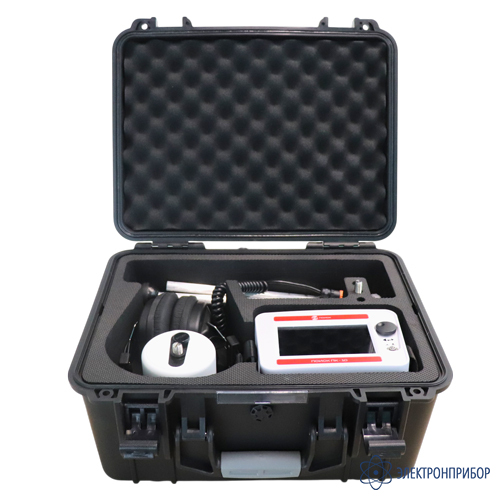

Параметр Значение Генератор высоковольтных импульсов ПОИСК ГИ-16 Выходное импульсное напряжение 0-16 кВ Выходное постоянное напряжение 0-16 кВ Ток короткого замыкания 0-320 мА Энергия импульса до 1024 Дж Емкость конденсатора 8 мкФ Масса, кг ≤25 Присоединительное устройство ПОИСК ИДМ-40 Максимальная амплитуда импульсов ≤40 кВ Время непрерывной работы < 30 мин Масса 18 кг Рефлектометр РЕЙС-305 Диапазон измеряемых расстояний 200 / 51200 м Память 500 рефлектограмм Поисковый комплект ПОИСК ПК-10 Диапазон акустического канала, Гц 80-1600 Усиление, дБ 128 Погрешность ОМП, м 0,1 -
Комплект поставки ПОИСК К-16
№ Наименование Количество 1 Генератор ПОИСК ГИ-16 1 2 Присоединительное устройство ПОИСК ИДМ-40 1 3 Присоединительное устройство ПОИСК ДТ-50 1 4 Рефлектометр РЕЙС-305 1 5 Поисковый комплект ПОИСК ПК-10 1 6 Комплект кабелей 1 7 Комплект документации (паспорт, руководство по эксплуатации) 1 -
