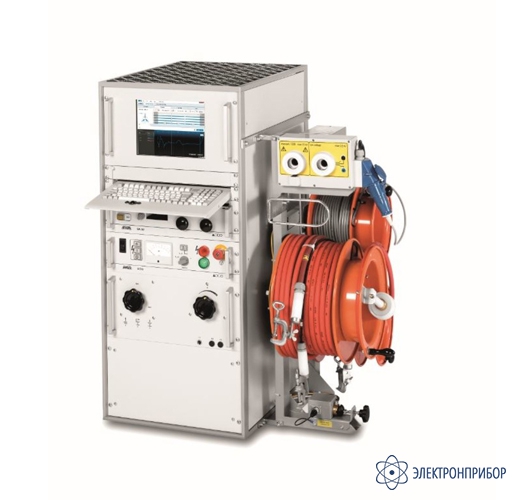

Syscompact-4000 — мобильный комплекс для поиска мест повреждений кабелей

Код товара: 56932

  • Назначение мобильного комплекса для поиска мест повреждений кабелей Syscompact-4000:

    Мобильная установка Syscompact 4000 предназначена для диагностики и поиска мест повреждения кабельных линий. Прибор определяет расстояние до места неисправности и точно определяет повреждение кабеля на трассе. Syscompact 4000 находит повреждения всех типов: начиная от «обрывов» и «короткоих замыканий», до низкоомных и высокоомных повреждений, а также заплывающие пробои.

    Прибор Syscompact 4000 сочетает в себе рефлектометр TDR IRG 4000, систему подключения для измерений по методу SIM/MIM, систему предварительного определения повреждений по методу импульсного напряжения ICM, а также мощный генератор импульсного напряжения SSG до 3000 Дж, 8/16/32 кВ, с опц. шагом напряжения 4 кВ.

    Особенности установки мобильного комплекса для поиска мест повреждений кабелей Syscompact-4000:

    • Быстрое и надёжное обнаружение неисправностей;
    • Компактный дизайн, позволяющий устанавливать систему в транспортные средства небольшого размера;
    • Бесступенчатая регулировка испытательного напряжения в диапазоне от 0 до 32 кВ;
    • Максимальная энергия импульсов 2100 Дж;
    • Память на 100 эхограмм;
    • Простая передача данных в ПК.

  • Технические характеристики установки мобильного комплекса для поиска мест повреждений кабелей Syscompact-4000:

    Параметр Значение
    Рефлектометр IRG 4000
    Выходное напряжение передаваемого (зондирующего) импульса  10 … 160 В
    Длительность передаваемого (зондирующего) импульса 20 нс … 1,3 мкс
    Предельно допустимое напряжение 400 В переменного тока (50/60 Гц)
    Выходной импеданс 10 — 2000 Ом, регулируемый
    Чувствительность входного делителя -10 … +60 дБ
    Измерительные диапазоны при v/2 = 80 мс/мкс 10 … 3 300 км
    Частота квантовая 200 МГц (период 5 нс)
    Разрешающая способность 0,1 м (при v/2 = 80 м/мкс)
    Погрешность измерений 0,1%
    Скорость распространения v/2 20 – 150 м/мкс
    Число запоминаемых в памяти эхограмм > 100000
    Дисплей TFT, размер экрана 15,1 дюйма, 7U
    Электропитание от сети 100 … 240 В (50/60 Гц)
    Максимальная потребляемая мощность (без учета дисплея) 150 ВА
    Интервал рабочих температур 0 … +50 °C
    Тип защиты IP54 защита от брызг и пыли
    Размеры прибора IRG 3000 с 12,1-дюймовым дисплеем и корпусом- 483x174x365 мм
    Масса Приблизительно 7 кг
    Генератор высоковольтных импульсов SSG
    Выходное напряжение 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ
    Энергия импульса 500, 1100, 1500, 2100 Дж
    Частота следования импульсов Одиночный, 10, 20 или 30 импульс/мин
    Выходное испытательное напряжение DC: 0 - 32 кВ
    Максимальный ток утечки DC: 850 мА
    Система
    Напряжение питания 110 – 240 В (50/60 Гц)
    Рабочая температура -20 ... +50 °C
    Температура хранения -40 ... +60 °C
    Габариты около 514х970х700
    Вес 195 - 295 кг

  • Комплект поставки Syscompact-4000

    № Наименование Количество
    1 Рефлектометр IRG 4000 1
    2 Генератор высоковольтных импульсов SSG 1100, 32 kV 1100Дж 1
    3 Кабель соединительный с зажимами для IRG 4000 1
    4 Кабель RS 232 для IRG 4000 1
    5 Блок питания для IRG 4000 1
    6 Программное обеспечение IRG 4000 на компакт-диске 1
    7 Штанга разряда и заземления EES 40 1
    8 Кабель заземления, 6 мм2, 10 м 1
    9 Шнур сетевого питания 1
    10 Руководство по эксплуатации 1
