МИР КОМПАКТ 2000, МИРКОМПАКТ2000

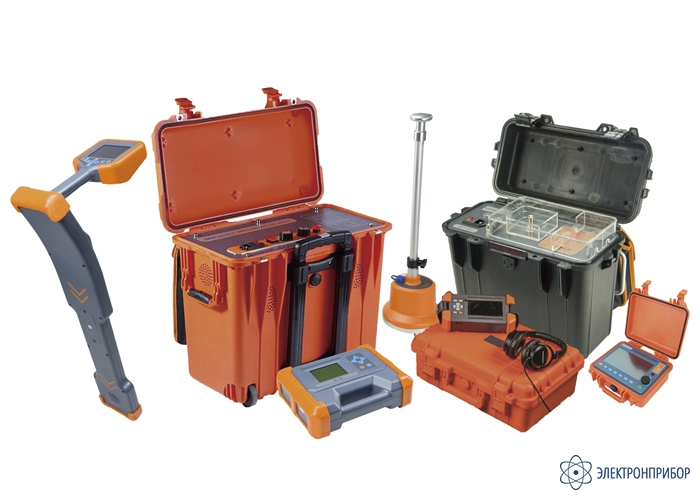

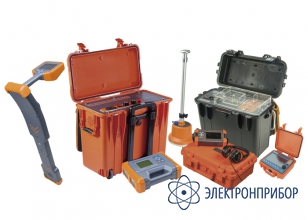

МИР КОМПАКТ2000 — комплект для определения мест повреждения кабельных линий

Код товара: 70443
  • Назначение комплекта для определения мест повреждения кабельных линий МИР КОМПАКТ2000:

    Определение места повреждения (ОМП) кабеля всегда является нетривиальной задачей, требующей индивидуального подхода к каждому случаю. В случае повреждения кабельных линий (КЛ) неизбежны материальные и финансовые потери, поэтому так важен наиболее эффективный, оперативный и точный способ определения мест повреждений. Также немаловажным фактором является профессионализм и компетенции персонала, так как до недавнего времени справиться со всем многообразием дефектов кабельных линий могла, разве что, мощная электротехническая лаборатория, оснащенная всем перечнем устройств, начиная от испытательной системы и заканчивая генератором высоковольтных импульсов и наземным микрофоном.

    Однако, тенденции последних лет привели к тому, что появилось целое семейство переносных систем, которые, в комплексе, могут решать все эти задачи. Нет необходимости в обустройстве специализированного автомобиля, существенно меньшая цена, удобство подключения и мобильность, возможность транспортировки полноценной бригады в автомобиле, оснащенном под ЭТЛ — вот основные преимущества.

    И, пожалуй, самое главное, что срок окупаемости этих систем снизился до 3-4 лет, что лишь незначительно превышает гарантийный срок на оборудование!

    Простота и наглядность эксплуатации обеспечивают быструю обучаемость персонала навыкам работы с компактным оборудованием. А малый вес компонентов позволяет без труда отправить их на поверку, калибровку или ремонт, в случае необходимости.

    Всем этим современным и передовым тенденциям отвечают приборы мобильной лаборатории МИР КОМПАКТ2000.

    Приборы МИР (Мобильные Инженерные Решения) объединяют в себе широкий спектр компактных приборов и оборудования для поиска трасс кабельных линий и подземных коммуникаций, диагностики и локализации мест повреждений КЛ, высоковольтного испытания оборудования. Все лучшее от зарубежных и отечественных производителей. Многолетняя компетенция лидера в поставках высоковольтных испытательных систем HVA, отзывы потребителей, результаты испытаний, габариты и вес высоковольтного оборудования, богатый инженерный и эксплуатационный опыт, помноженный на инновационные научные исследования получили воплощение в виде конкретного ряда лучших приборов, объединенных единым словом: «МИР». Оборудование под маркой МИР задало новый уровень в области трассировки и поиска места повреждения (ОМП) кабельных линий щадящими беспрожиговыми методами. Сверхкомпактность, надежность и простота использовании – основное, что выделяет оборудование под торговой маркой МИР.

    Портативный комплект приборов МИР КОМПАКТ2000 предназначен для предварительного ОМП кабелей с помощью беспрожиговых методов. Также данный комплект приборов позволяет произвести точную локализацию акустическим и акустическо-электромагнитным методами. При этом, как правило, бОльшая часть повреждений кабельных линий находится именно беспрожиговыми методами.

    Комплект приборов применяется для определения мест повреждения кабельных линий со всеми типами изоляции (СПЭ, бумажно-масляная, пластмассовая и другие). А также позволяет определить и тип повреждения КЛ - низкоомные, высокоомные, КЗ, обрывы, заплывающие пробои и другие типы повреждений.

    Полный комплект приборов МИР КОМПАКТ2000 мобилен и весит НЕ БОЛЕЕ 50 кг, что позволяет возить оборудование в багажнике легкового автомобиля и транспортировать одному человеку!

    Массогабаритные, технические и логистические характеристики - все это делает МИР КОМПАКТ2000 наиболее универсальной, удобной и современной мобильной лабораторией, которая позволяет оперативно, точно и качестве производить работу по поиску и локализации мест повреждения кабельных линий.

    Варианты исполнения комплекта для определения мест повреждения кабельных линий МИР КОМПАКТ2000:

    Портативный комплект приборов МИР КОМПАКТ2000 представлен в трех различных конфигурациях:

    Преимущества комплекта для определения мест повреждения кабельных линий МИР КОМПАКТ2000:

    • Портативность. Комплект исполнен в компактных ударопрочных кейсах, которые может транспортировать один специалист;
    • Компактность. Все приборы можно перевезти в багажнике легкового автомобиля одним человеком! Вес не более 50 кг;
    • Универсальность. Комплект приборов становится незаменимым при работах, куда не проедет передвижная ЭТЛ - шахты, тоннели, удаленные месторождения. Каждый прибор в комплекте может использоваться отдельно или совместно с другими приборами из комплекта;
    • Эффективность. Инновационный инженерный подход позволил реализовать все самые современные методы для предварительного и точного ОМП кабельных линий.

    Возможности комплекта для определения мест повреждения кабельных линий МИР КОМПАКТ2000:

    • Точное определение мест повреждения кабельных линий акустическим методом (до 32 кВ, до 2 кДж);
    • Предварительная локализация мест повреждения КЛ;
    • Испытание оболочки кабеля напряжением до 10 кВ;
    • Предварительная локализация мест повреждения КЛ;
    • Трассопоиск коммуникация.

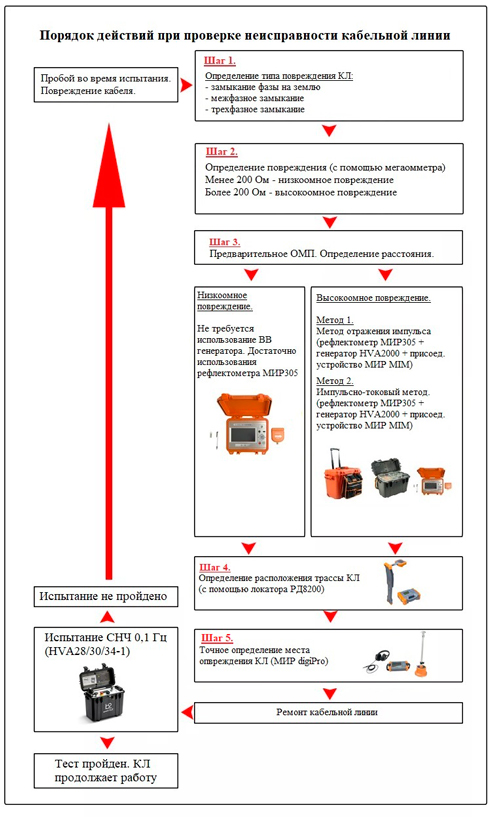

    Порядок действий при поиске неисправности КЛ с помощью приборов линейки МИР:

  • Технические характеристики комплекта для определения мест повреждения кабельных линий МИР КОМПАКТ2000:

    Параметр Значение

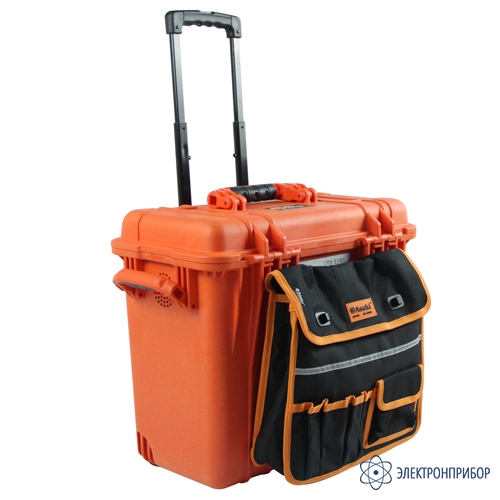

    Генератор HVA2000
    Выходное импульсное напряжение 0-32 кВ
    Выходное постоянное напряжение 0-36 кВ
    Время непрерывной работы в импульсном режиме при максимальном напряжении 30 мин
    Максимальная энергия импульса 2000 Дж
    Емкость конденсатора 4 мкФ

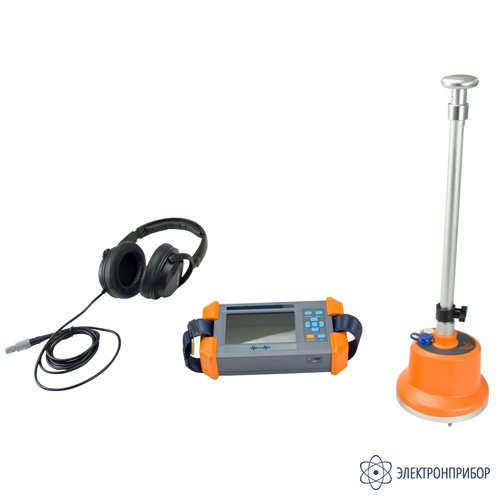

    Поисковый комплект МИР digiPro
    Полный диапазон акустического канала, ГЦ 80-1500
    Низкочастотный диапазон акустического канала, Гц 80-400
    Высокочастотный диапазон акустического канала, Гц 200-1500
    Полосовой диапазон акустического канала, Гц 150-600
    Усиление, дБ 80
    Погрешность ОМП, м 0,1

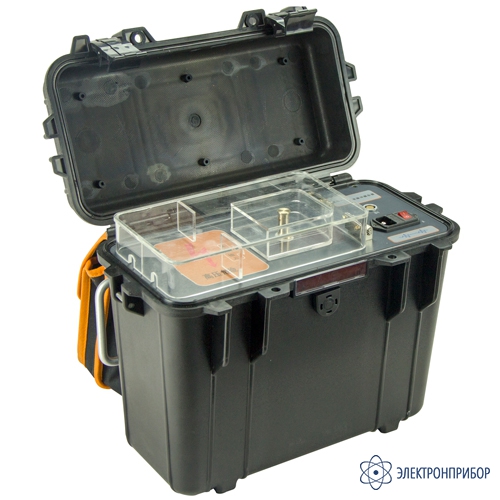

    Присоединительное устройство МИР MIM
    Максимальная амплитуда входных импульсов ≤40 кВ
    Максимальная амплитуда выходного сигнала ≤110

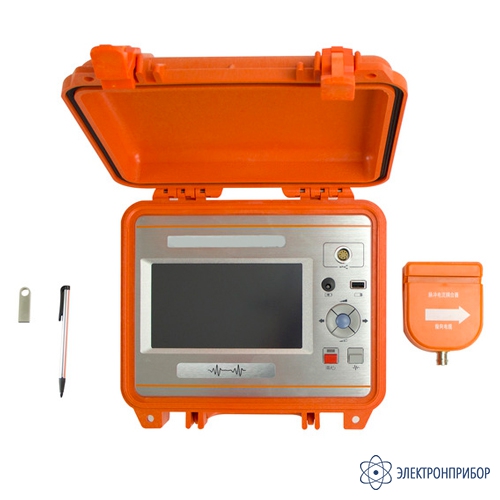

    Рефлектометр МИР305
    Частота дискретизации, МГЦ 200
    Разрешение, м 0,4
    Диапазон просмотра, км До 100
    Слепая зона, м 2
    Усиление входного сигнала, дБ 70

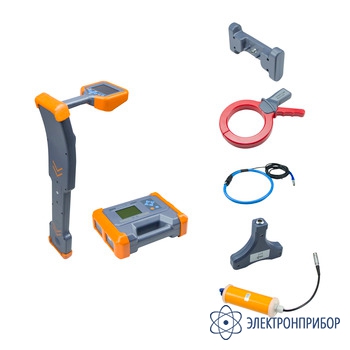

    Трассопоисковый локатор РД8200
    Приемник
    Глубина обнаружения, м До 10
    Сила тока, мА 550
    Частота для активного обнаружения, кГц 0,128, 1, 8, 33
    Частота для пассивного обнаружения, кГц 50/60
    Генератор
    Настройка мощности, мА 4, 15, 50, 150, 600
    Частота (прямое подключение), кГц 0,64; 1,28; 8; 33
    Длина провода, м 4
    Длина кабеля, м 14
  • Комплект поставки МИР КОМПАКТ2000

    Наименование МИР КОМПАКТ2000 (комплектация MAХ) МИР КОМПАКТ2000 (комплектация Стандарт) МИР КОМПАКТ2000 (комплектация mini)
    1 Генератор высоковольтных импульсов МИР HVA2000 1 1 1
    2 Поисковый комплект МИР digiPro 1 1 1
    3 Присоединительное устройство МИР MIM 1 1 -
    4 Рефлектометр МИР305 1 1 -
    5 Трассопоисковый локатор МИР РД8200 (поставляется совместно с А Рамкой + ВВ бустер для точного поиска) 1 - -
  • Модификации МИР КОМПАКТ2000

    Подберите модификацию по параметрам

    Функциональные возможности комплекта
