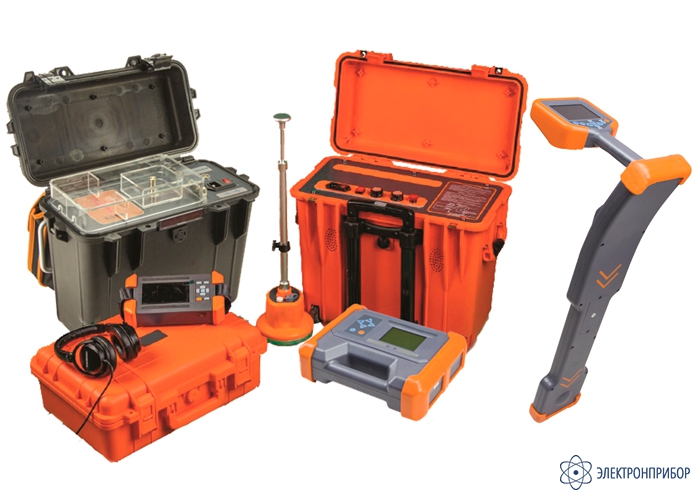

МИР КОМПАКТ2000 (комплектация MAХ) — комплект для определения мест повреждения кабельных линий

Код товара: 70447
  • Является модификацией МИР КОМПАКТ2000

    • Производитель

      МИР

    Сертификаты

    Назначение комплекта для определения мест повреждения кабельных линий МИР КОМПАКТ2000 (комплектация MAХ):

    Портативный комплект приборов МИР КОМПАКТ2000 (комплектация MAX) предназначен для предварительного ОМП кабелей с помощью беспрожиговых методов. Также данный комплект приборов позволяет произвести точную локализацию акустическим и акустическо-электромагнитным методами. При этом, как правило, бОльшая часть повреждений кабельных линий находится именно беспрожиговыми методами.

    Комплект приборов применяется для определения мест повреждения кабельных линий со всеми типами изоляции (СПЭ, бумажно-масляная, пластмассовая и другие). А также позволяет определить и тип повреждения КЛ - низкоомные, высокоомные, КЗ, обрывы, заплывающие пробои и другие типы повреждений.

    Полный комплект приборов МИР КОМПАКТ2000 мобилен и весит НЕ БОЛЕЕ 50 кг, что позволяет возить оборудование в багажнике легкового автомобиля и транспортировать одному человеку!

    Массогабаритные, технические и логистические характеристики - все это делает МИР КОМПАКТ2000 наиболее универсальной, удобной и современной мобильной лабораторией, которая позволяет оперативно, точно и качестве производить работу по поиску и локализации мест повреждения кабельных линий.

    Преимущества комплекта для определения мест повреждения кабельных линий МИР КОМПАКТ2000 (комплектация MAХ):

    • Портативность. Комплект исполнен в компактных ударопрочных кейсах, которые может транспортировать один специалист;
    • Компактность. Все приборы можно перевезти в багажнике легкового автомобиля одним человеком! Вес не более 50 кг;
    • Универсальность. Комплект приборов становится незаменимым при работах, куда не проедет передвижная ЭТЛ - шахты, тоннели, удаленные месторождения. Каждый прибор в комплекте может использоваться отдельно или совместно с другими приборами из комплекта;
    • Эффективность. Инновационный инженерный подход позволил реализовать все самые современные методы для предварительного и точного ОМП кабельных линий.

    Возможности комплекта для определения мест повреждения кабельных линий МИР КОМПАКТ2000 (комплектация MAХ):

    • Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж);
    • Испытание изоляции кабеля напряжением до 36 кВ;
    • Испытание оболочки кабеля напряжением до 10 кВ;
    • Трассировка кабельных линий с помощью прибора МИР РД8200 (трассопоисковый локатор для поиска подземных коммуникаций);
    • Предварительная локализация места повреждений следующими методами:
      • TDR - метод отражения импульсов;
      • SIM - метод вторичного импульса (совместно с МИР HVA2000);
      • SIM-DC - метод вторичного импульса в режиме постоянного тока (совместно с МИР HVA2000);
      • SIM-MIM - мультиимпульсный метод (совместно с приборами МИР HVA2000 и присоединительным устройством МИР MIM);
      • ICM - импульсно-токовый метод (совместно с МИР HVA2000).

    Порядок действий при поиске неисправности КЛ с помощью приборов линейки МИР:

  • Технические характеристики комплекта для определения мест повреждения кабельных линий МИР КОМПАКТ2000 (комплектация MAХ):

    Параметр Значение
    Генератор МИР HVA2000
    Выходное импульсное напряжение 0-32 кВ
    Выходное постоянное напряжение 0-36 кВ
    Время непрерывной работы в импульсном режиме при максимальном напряжении 30 мин
    Максимальная энергия импульса 2000 Дж
    Емкость конденсатора 4 мкФ
    Поисковый комплект МИР digiPro
    Полный диапазон акустического канала, ГЦ 80-1500
    Низкочастотный диапазон акустического канала, Гц 80-400
    Высокочастотный диапазон акустического канала, Гц 200-1500
    Полосовой диапазон акустического канала, Гц 150-600
    Усиление, дБ 80
    Погрешность ОМП, м 0,1
    Присоединительное устройство МИР MIM
    Максимальная амплитуда входных импульсов ≤40 кВ
    Максимальная амплитуда выходного сигнала ≤110
    Рефлектометр МИР 305
    Частота дискретизации, МГЦ 200
    Разрешение, м 0,4
    Диапазон просмотра, км До 100
    Слепая зона, м 2
    Усиление входного сигнала, дБ 70
    Трассопоисковый локатор МИР РД 8200
    Приемник
    Глубина обнаружения, м До 10
    Сила тока, мА 550
    Частота для активного обнаружения, кГц 0,128, 1, 8, 33
    Частота для пассивного обнаружения, кГц 50/60
    Генератор
    Настройка мощности, мА 4, 15, 50, 150, 600
    Частота (прямое подключение), кГц 0,64; 1,28; 8; 33
    Длина провода, м 4
    Длина кабеля, м 14

  • Комплект поставки МИР КОМПАКТ2000 (комплектация MAХ)

    № Наименование Количество

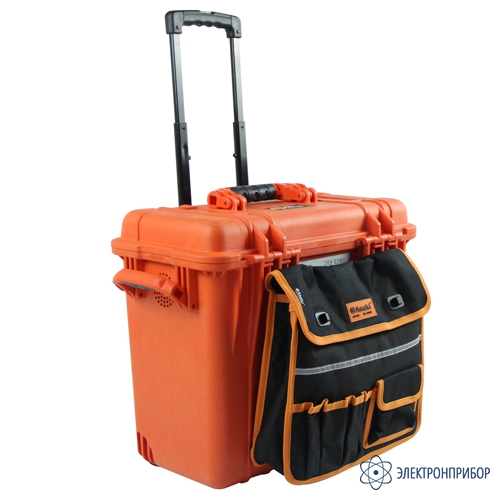

    1 Генератор высоковольтных импульсов МИР HVA2000 1

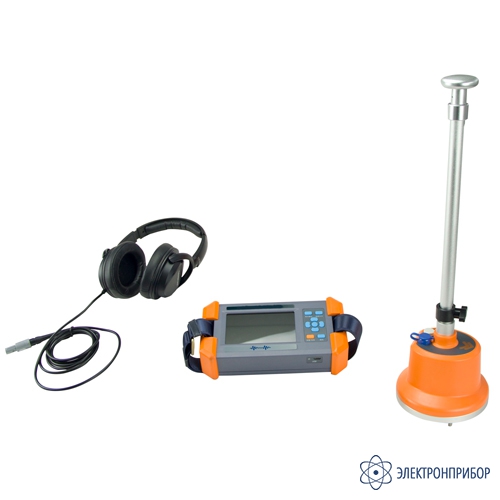

    2 Поисковый комплект МИР digiPro 1

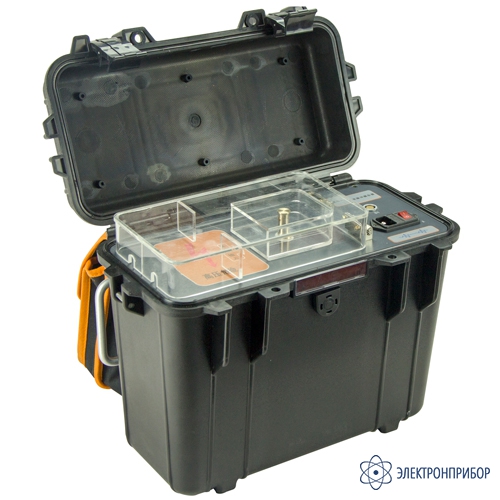

    3 Присоединительное устройство МИР MIM 1

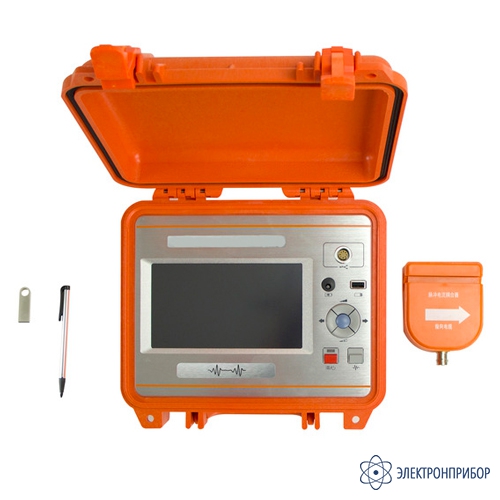

    4 Рефлектометр МИР 305 1

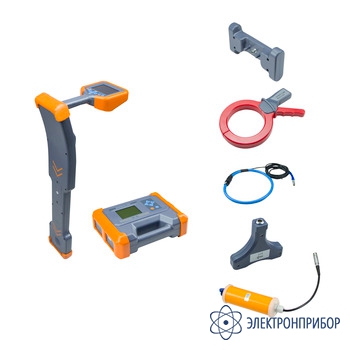

    5 Трассопоисковый локатор МИР РД8200 (поставляется совместно с А Рамкой + ВВ бустер для точного поиска) 1
