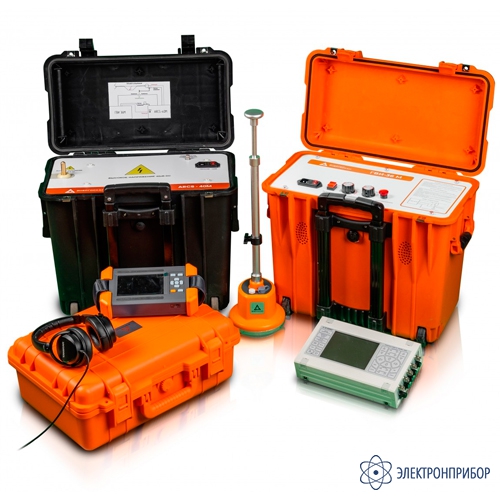

CableScan mini — портативный комплект для определения места повреждения кабеля

Код товара: 67933

    Описание портативного комплекта для определения места повреждения кабеля CableScan Mini:

    Портативный комплект приборов CableScan Mini предназначен как для предварительного определения места повреждения (ОМП) кабелей беспрожиговыми методами (TDR, ARC, ICM, Decay), так и точного ОМП акустическим (акустико-электромагнитным) методом. Большая часть повреждений кабельных линий обнаруживается именно беспрожиговыми методами.

    Система позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).

    Комплект приборов CableScan Mini компактен и весит не более 50 кг. Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.

    Преимущества портативного комплекта для определения места повреждения кабеля CableScan Mini:

    • Портативность – комплект может транспортировать один специалист;
    • Компактность - весь комплект можно перевезти в легковом автомобиле, снегоболотоходе, или снегоходе;
    • Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: тоннели, удаленные месторождения, РУ в больших зданиях и т.д.;
    • Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий;
    • Универсальность - каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.

    Возможности портативного комплекта для определения места повреждения кабеля CableScan Mini:

    • Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
    •  Испытание изоляции кабеля напряжением до 36 кВ.
    •  Испытание оболочки кабеля напряжением до 10 кВ.
    • Предварительная локализация места повреждений следующими методами:
      - Импульсной рефлектометрии (TDR);
      - Импульсно-дуговым (ARC);
      - Колебательного разряда по току (ICM)
      - Колебательного разряда по напряжению (DECAY) (опционально).

  • Технические характеристики портативного комплекта для определения места повреждения кабеля CableScan Mini:

    Параметр Значение
    Генератор высоковольтных импульсов ГВИ-36М
    Выходное импульсное напряжение 0-32 кВ
    Выходное постоянное напряжение 0-36 кВ
    Время непрерывной работы в импульсном режиме при максимальном напряжении 30 мин
    Максимальная энергия импульса 1000/2000 Дж
    Масса 25 кг
    Напряжение питания частотой 50 Гц 220 ± 22 В
    Присоединительное устройство ИДД-40 M
    Максимальная амплитуда входных импульсов ≤40 кВ
    Напряжение питания частотой 50 Гц 220±22 В
    Масса 18 кг
    Присоединительное устройство ДТ-50М
     Импульсный входной ток  ≤ 5 кА
     Выходное напряжение к измерительному прибору  50 В
    Присоединительное устройство ДН-80М
     Входное (выпрямленное) напряжение от источника, кВ  70 кВ
     Выходное напряжение к измерительному прибору, В  50 В
     Рефлектометр
     Диапазон измеряемых расстояний       200/51200 м
     Коэффициент укорочения установка или измерение в пределах  1,00-7,00
    Зондирующие сигналы режима импульсной рефлектометрии:
    -Амплитуда
    -Длительность
    6,5 В (повышенная не менее 22 В)
    от 20нс до 25 мкс
     Диапазон усиления, Дб от -12 до 60
     Память, количество рефлектограмм  500
     Поисковый комплект CSL-10
     Полный диапазон акустического канала, Гц  80-1500
     Усиление, дБ  80
     Погрешность ОМП, м  0,1
     Время работы от АКБ, ч  9
     Температура эксплуатации, °С от -10 до +40

  • Комплект поставки CableScan mini

    № Наименование Количество
    1 ГВИ-36М - портативный генератор высоковольтных импульсов 1
    2 ИДД-40М - присоединительное устройство для импульсно-дугового метода 1
    3 ДТ-50М-присоединительное устройство по току 1
    4 Рейс 305 - рефлектометр 1
    5 CSL-10 - поисковый комплект в кейсе 1
    6 Тележка 1
    7 Сумка 1
    8 Комплект кабелей 1
    9 Комплект документации 1

    Дополнительная комплектация CableScan mini:

    (Поставляется за отдельную плату)

    № Наименование
    1 Присоединительное устройство по напряжению ДН-80М
