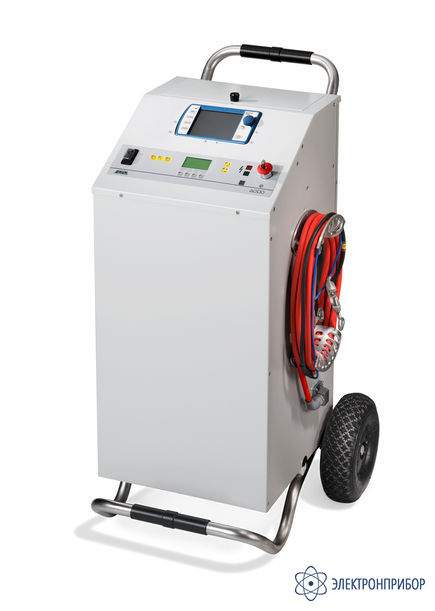

Syscompact 2000M — компактная мобильная система для отыскания мест повреждений кабельных линий (16 кВ)

Код товара: 24540

  • Назначение установки Syscompact 2000M:

    Syscompact 2000M является компактной установкой, полностью обеспечивающей поиск неисправностей в кабельных линиях. Эта установка позволяет определить расстояние до места повреждения и обнаружить повреждение кабеля непосредственно на трассе как в случае повреждений типа «обрыв» и «короткое замыкание», так и в случае высокоомных повреждений и заплывающих пробоев без использования прожига. Новый цифровой рефлектометр в сочетании с мощным генератором высоковольтных импульсов и устройством поддержания дуги в месте высокоомного повреждения дают возможность обнаруживать повреждения на кабелях протяженностью до 65 км. Легкость управления и использование полного спектра методов обнаружения повреждений в кабелях позволяет определять место повреждения кабеля менее чем за 1 час.

    Компактность установки, малый вес и высокая мобильность делают ее незаменимой для предприятий городских электросетей, производственных предприятий различных профилей, а также сетевых предприятий по передаче и распределению электроэнергии.

    Особенности установки Syscompact 2000M:

    • Поиск низкоомных и высокоомных повреждений, заплывающих пробоев
    • Эффективные методы предварительной локации повреждений
    • Точный поиск места повреждения акустическим методом и методом сравнения акустического и электромагнитного сигналов (совместно с локатором UL 30 и BM 30)
    • Простота использования.

    Методы предварительной локации:

    1. Метод анализа отражения импульсов TDR Рефлектометрия (низкоомные повреждения, обрыв кабельной линии, измерение длинны кабельной линии)
    2. Импульсно дуговой метод SIM, до 16 кВ (высокоомные повреждения и заплывающие пробои). Позволяет точно определять места повреждений без предварительного прожига.
    3. Усовершенствованный импульсно дуговой метод SIM-MIM, до 16 кВ (высокоомные повреждения и заплывающие пробои). Позволяет точно определять места повреждений без предварительного прожига.
    4. Дифференциальный метод вторичного импульса SIM (высокоомные повреждения и заплывающие пробои)
    5. Метод колебательного разряда с осцилляцией по току ICM, до 16 кВ (высокоомные повреждения, заплывающие пробои и увлажнённая изоляция).

  • Технические характеристики установки Syscompact 2000M:

    Параметр Значения
    Рефлектометр IRG 2000
    Выходное напряжение импульсов 60 В
    Длительность зондирующего импульса 40 нс - 10 мкс
    Электрическая прочность к входному напряжению 400 В АС (50 - 60 Гц)
    Выходное сопротивление 10 - 250 Ом регулируемое
    Диапазон измерений (при v/2=80 м/мкс) 0 - 65 км
    Погрешность 0,2%
    Дискретность считывания 200 МГц (5 нс)
    Разрешение 0,4 м (при v / 2 = 80 м/мкс)
    Скорость распространения v/2 50 - 150 м/мкс
    Чувствительность входного делителя - 0 дБ ... + 60 дБ
    Объем памяти рефлектограмм 100
    Дисплей Цветной LCD 320 х 240 пиксель, 6"
    Генератор высоковольтных импульсов SSG
    Выходное напряжение 0 - 8 кВ / 0 - 16 кВ
    Энергия импульса 1024 Дж
    Частота следования импульсов Одиночный, 10 или 20 импульс/мин
    Выходное испытательное напряжение DC: 0 - 16 кВ
    Дисплей LCD 160 х 80 пиксель
    Система
    Напряжение питания 110 – 240 В (50/60 Гц)
    Вес 80 кг
    Габариты 490 мм х 500 мм х 1070 мм
    Тип корпуса пыле- влагозащищенный по IPX4
    Рабочая температура -20 ... +50 °C
    Температура хранения -40 ... +60 °C

  • Комплект поставки Syscompact 2000M

    Наименование Количество
    Syscompact 2000 c питанием 110 - 240U 1
    Рефлектометр IRG 2000 1
    Система связи SA32 1
    Генератор высоковольтных импульсов SSG 1100, 32 кВ 1
    Блок связи SK-1D 1
    19'' стойка для Syscompact 2000 1
    Высоковольтный кабель 10м 1
    Крепление кабеля 1
    Сборка и окончательные испытания 1
    Методика поиска мест повреждений 1
    Руководство по эксплуатации на русском языке 1
