CSL-10 — поисковый комплект для точного определения места повреждения кабеля

Код товара: 67940

    • Гарантия

      1 год

    Описание поискового комплекта для точного определения места повреждения кабеля CSL-10:

    Поисковый комплект CSL-10 предназначен для точного определения места повреждения (ОМП) силовых кабельных линий акустическим и акустическо-электромагнитным методами. Применение современных технологий и решений позволяют осуществлять ОМП максимально быстро, точно и с комфортом.

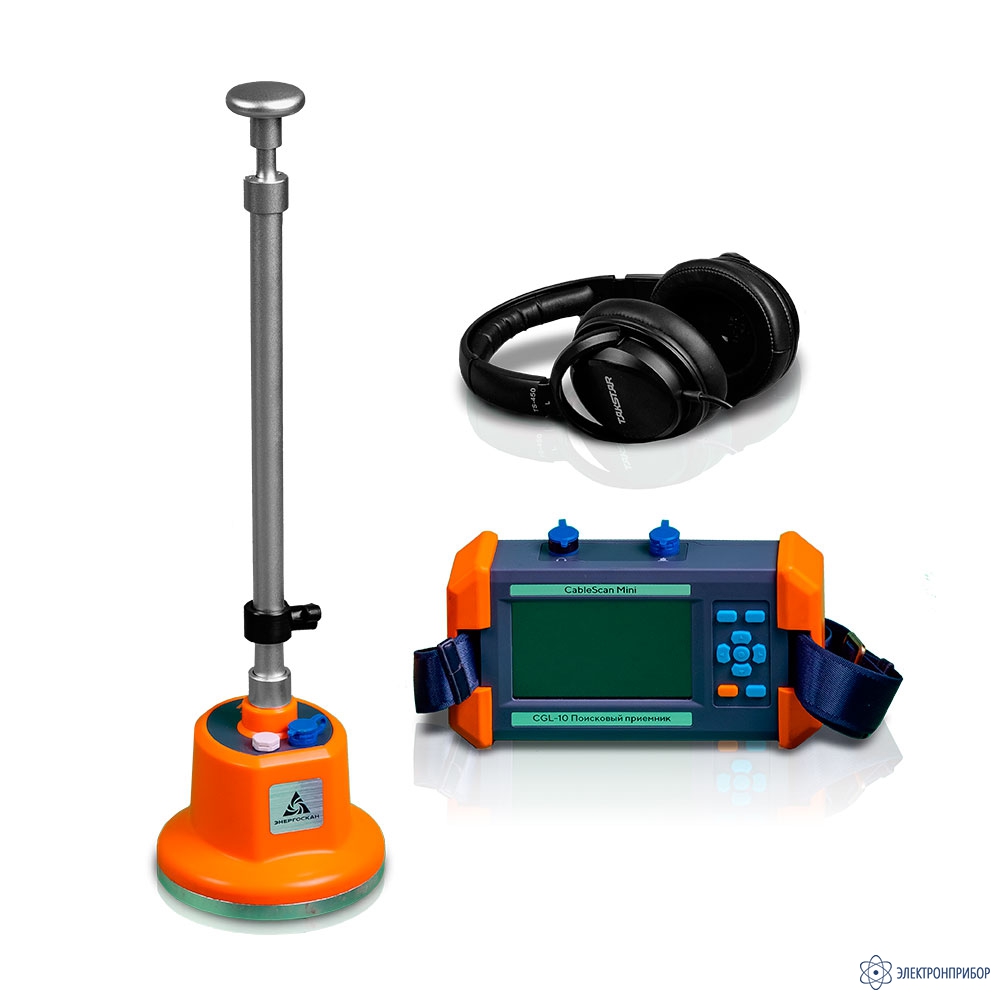

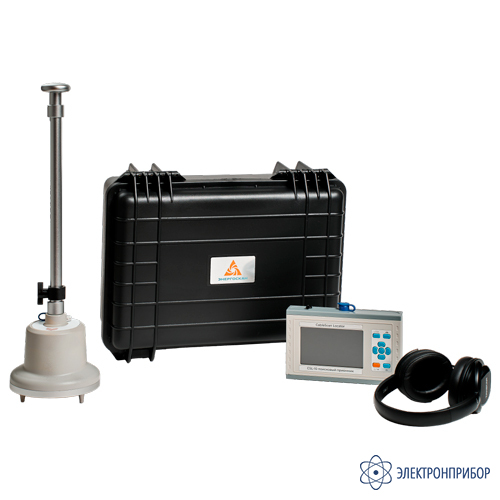

    Комплект состоит из трех основных элементов: наземного микрофона, модуля управления и накладных наушников с хорошей звукоизоляцией.

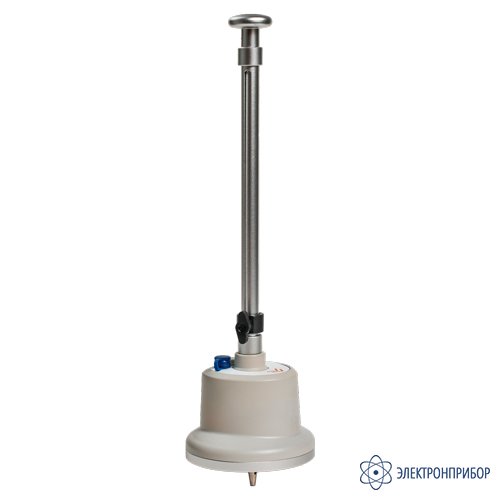

    В наземный микрофон встроены акустический и электромагнитный датчики, которые фиксируют сигналы и передают их на модуль управления. Корпус микрофона выполнен из специальных материалов для обеспечения наилучшего качества изоляции от окружающих звуковых помех. Складная ручка позволяет транспортировать комплект в специальном кейсе.

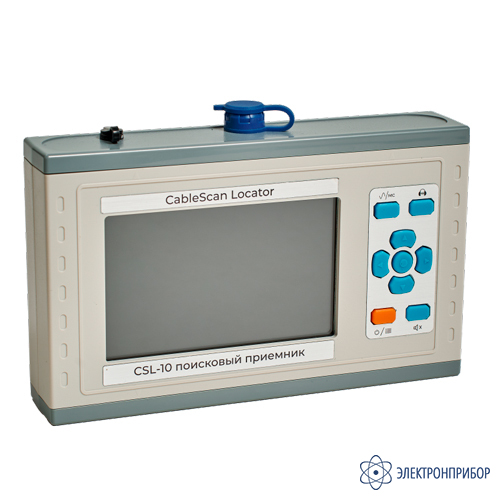

    Модуль управления получает сигналы от наземного микрофона, обрабатывает данные, выводит их на дисплей и передает акустический сигнал в накладные наушники.

    Современная технология подавления шумов позволяет выводить в наушники чистый звук разряда в кабеле без помех, даже в городах, на территориях промышленных предприятий или транспортных инфраструктур.

    Модуль управления снабжен большим цветным дисплеем высокой яркости и контрастности для работы днем при ярком солнце. Интуитивно понятное меню и навигация во встроенном программном обеспечении позволяют быстро его изучить и легко работать с модулем управления.

    Встроенные аккумуляторные батареи позволяют работать с приемником без подзарядки до 9 часов. Также для сохранения заряда батареи в приемник встроена функция автоматического отключения при бездействии в течение 5 минут.

    Особенности поискового комплекта для точного определения места повреждения кабеля CSL-10:

    • функция подавления шума и возможность настройки фильтра акустического канала;
    • функция компаса для отображения угла между направлением прохождения кабеля и направлением стрелки наземного микрофона;
    • автоматическая функция усиления сигнала;
    • накладные наушники с хорошей звукоизоляцией;
    • цветной ЖК дисплей с яркостью до 800 кд/м2 (позволяет работать при ярком солнечном свете);
    • автоматическая система отключения при бездействии в течение 5 минут;
    • встроенная литий-ионная аккумуляторная батарея;
    • складная ручка для транспортировки.

    Примененные технологии

    «Умная» система подавления помех и шумов позволят слышать только полезный сигнал от места повреждения, что крайне важно при ОМП на производственных площадках и в городе.

    Автоматическая система выключения звука при касании к ручке наземного микрофона. Данная технология защищает слух оператора от резких шумов, щелчков и треска, которые могут возникнуть при перемещении наземного микрофона

    Функция компаса для отображения угла между направлением прохождения кабеля и направлением стрелки наземного микрофона. Данная технология позволяет оставаться всегда над кабелем или вернуться на кабель в случае отклонения при движении вдоль него.

    Функция отображения расстояния до места повреждения на дисплее приемника при использовании акустическо-электромагнитного метода.

    Примененные методы

    Акустический метод точного ОМП кабеля реализуется путем совместного использовании генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы). Оператор, перемещаясь вдоль кабельной трассы, находит точку с максимальным сигналом, которая расположена непосредственно над местом повреждения.

    Примечание: повреждения с малым переходным сопротивлением (глухие замыкания) не дают искрового разряда и не могут быть определены данным способом.

    Акустическо-электромагнитный метод заключается в фиксации времени разности прихода сигналов от места пробоя – электромагнитного (сигнал распространяется практически со скоростью света) и акустического (сигнал распространяется со скоростью звука), что позволяет оценить расстояние до места повреждения.

  • Технические характеристики поискового комплекта для точного определения места повреждения кабеля CSL-10:

    Параметр Значение
    Полный диапазон акустического канала 80-1500 Гц
    Низкочастотный диапазон акустического канала 80-400 Гц
    Высокочастотный диапазон акустического канала            200-1500 Гц
    Полосовой диапазон акустического канала 150-600 Гц
    Усиление  80 дБ
    Аккумуляторная батарея 6700  мАч
    Погрешность ОМП               0,1 м
    Длительность работы 9 ч
    Цветной ЖК дисплей 800х470 точек
    Масса модуля управления 1 кг
    Масса наземного микрофона 1,4 кг
    Температура эксплуатации -10...+40°C
    Влажность 5-90 %

  • Комплект поставки CSL-10

    № Наименование Количество
    1 Наземный микрофон 1
    2 Ручка для переноски наземного микрофона 1
    3 Модуль управления с ремнем для переноски на шее 1

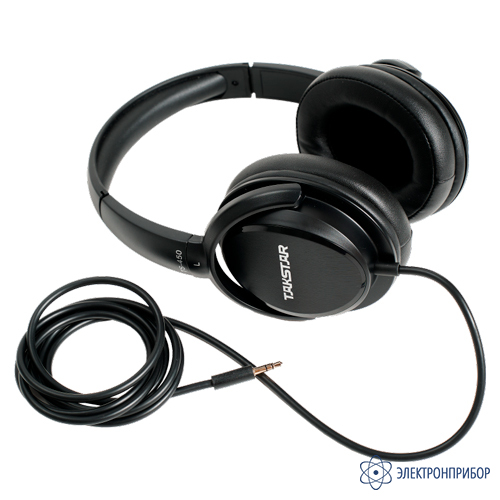

    4 Накладные наушники 1
    5 Кабели подключения 1
    6 Зарядное устройство 1

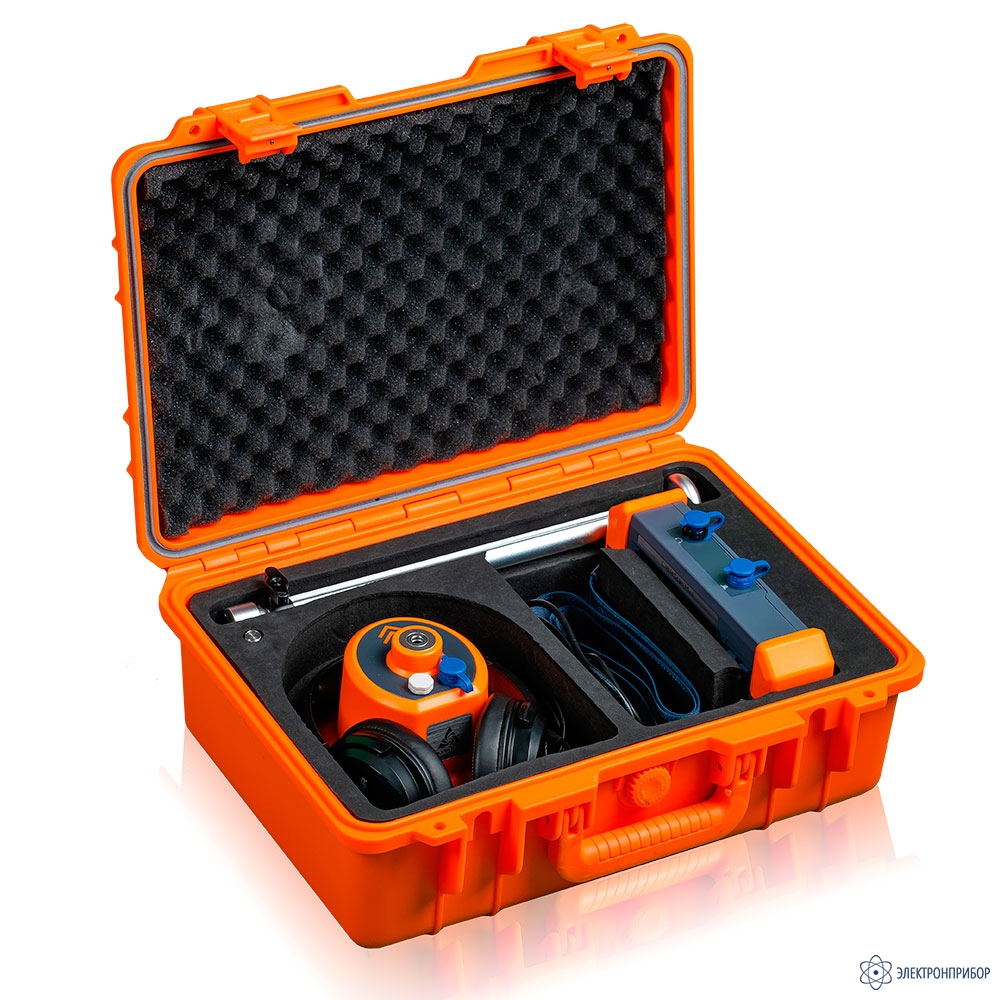

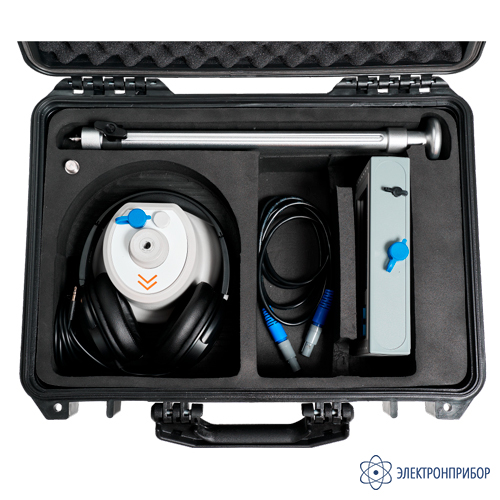

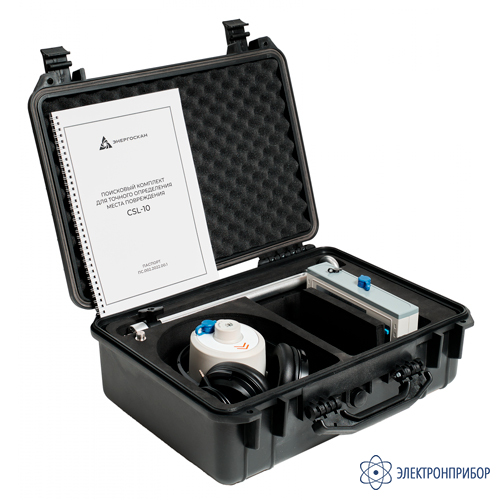

    7 Транспортировочный кейс 1
    8 Руководство по эксплуатации 1
