УИГр 800 75 50 100, УИГр8007550100
Системы испытания изоляции
УИГр-800-75/50-100 — установка испытания генераторов и токопроводов повышенным напряжением переменного и выпрямленного тока
Код товара: 72000-
Является модификацией УИГр
-
Гарантия
1 год
Назначение установки испытания изоляции генераторов и электродвигателей резонансной УИГр:

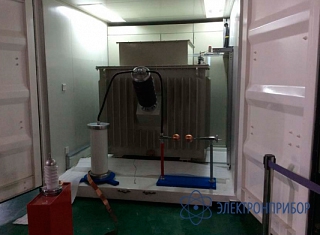

Основой резонансной испытательной системы переменного тока является высоковольтный резонансный реактор с переменной регулируемой индуктивностью и регулятор напряжения малой мощности. Высоковольтный резонансный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. В этом случае образуется резонансный контур, позволяющий проводить высоковольтные испытания приложенным напряжением.
Резонансная испытательная система предназначена для проведения высоковольтных испытаний электрической прочности изоляции оборудования с большой электрической емкостью: гидрогенераторов, турбогенераторов, стержней, комплектных токопроводов, силовых кабелей, высоковольтных вводов, конденсаторов, измерительных трансформаторов напряжения, КРУЭ на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ, ГОСТ-1516, ГОСТ-Р-55195. Испытания проводятся приложенным напряжением промышленной частоты и выпрямленным напряжением с контролем тока утечки.
-
-
Технические характеристики установки испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока переносной УИГр-800-75/50-100:
Параметр Значение Условия эксплуатации Высота над уровнем моря ≤ 1000 метров Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации) Максимальные суточные колебания температуры ≤ 20°С Температура хранения и транспортировки –10 °С ÷ +50°С Фоновый частичный разряд ˂5пКл Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%Общие технические характеристики испытательной системы УИГ-800/75/50-100 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 90 кВА Номинальное входное напряжение 380 В (фаза-фаза) Номинальный входной ток 236,8 А Номинальная выходная мощность 800 кВА Номинальное выходное напряжение переменного тока. Режим испытания обмотки статора, 0.1-0.9 мкФ 50 кВ Номинальное выходное напряжение переменного тока Режим испытания токопровода, 0.01-0.1 мкФ 75 кВ Номинальный выходной ток 50/75кВ 16/10.6 А Номинальное выходное напряжение (выпрям тока) 100 кВ Коэффициент пульсаций (выпрямленный ток) <3% Номинальный выходной ток (выпрямленный) 3000 мкА Уровень частичных разрядов ≤ 30 пКл Коэффициент нелинейных искажений <3% Добротность системы ˃10 Диапазон регулирования индуктивности ˃1:20 Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень шума <75 дБ (на расстоянии 4м от установки) Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры 2100 х 1430 х 1720 мм Вес 5600 кг Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа. Температура перегрева обмоток трансформатора ≤65°C, температура перегрева масла ≤55°C Технические характеристики высоковольтного резонансного трансформатора с переменной регулируемой индуктивностью РТВ-800/75/50 Конструкция Бакового типа, маслонаполненный, естественное охлаждение, с регулируемой индуктивностьюю, с высоковольтным вводом, со встроенным трансформатором-возбудителем Номинальная входная мощность 45 кВА Номинальное входное напряжение 0,38 кВ Номинальный входной ток 118,4 А Номинальная выходная мощность 800 кВА Номинальное выходное напряжение 70 кВ Номинальный выходной ток 11.4 А Номинальная частота 50 Гц Количество фаз Однофазный Диапазон регулирования индуктивности >1:20 Добротность системы ˃ 10 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень частичных разрядов <5 пКл Испытательное напряжение 1.1 Uн в течение 1 мин Коэффициент нелинейных искажений < 3% Уровень шума < 75 дБ (на расстоянии 4м от установки) Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа. Температура перегрева обмоток трансформатора ≤65°C, температура перегрева масла ≤55°C Технические характеристики емкостного делителя напряжения ДН-1000/75 Номинальное напряжение 75 кВ Номинальная частота 50 Гц Номинальная емкость 1000 нФ Погрешность измерения ≤±1% Коэффициент деления 400:1 Уровень частичных разрядов <5 пКл Режим работы Совместно с резонансным трансформатором Технические характеристики регулятора напряжения автотрансформаторного сухого типа АТО-90/0.38/0-0.6 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0,38 кВ Номинальное выходное напряжение 0-0,6 кВ (плавное регулирование) Номинальная мощность 90 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы Совместно с резонансным трансформатором Технические характеристики регулятора напряжения РНО-90/0.38/0-0.42 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0.38 кВ Номинальное выходное напряжение 0-0.65 кВ (плавное регулирование) Номинальная мощность 90 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы Совместно с резонансным трансформатором Скорость регулирования напряжения задается сервоприводом постоянного тока 220 В Технические характеристики ИПТ-100/300 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 300 ВА Номинальное входное напряжение 220 В Номинальный входной ток 1,36 А Номинальная выходная мощность 300 ВА Номинальное выходное выпрямленное напряжение 100 кВ Номинальный выходной ток 3 мА Коэффициент пульсаций <1% Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры 400 х 400 х 500 мм Вес 10 кг Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа Технические характеристики цифровой системы управления и измерения ЦАСИ-2000 Компьютер Промышленный компьютер, 21'' LCD, процессор Р4, жесткий диск 500 Гб, память 2 Гб Карта ввода/вывода 16 бит, 8 каналов, скорость обмена 100 кГц Принтер По выбору заказчика Пульт управления Полностью экранирован, бесперебойный источник питания Разделительный трансформатор 400 ВА, уровень изоляции ≥ 2 кВ Модель микроконтроллера Количество выходов: 51, полностью экранирован Аналоговый разделитель сигналов с развязкой 8 каналов, 250 кГц, 2400 В -
Комплект поставки УИГр-800-75/50-100
№ Наименование Количество 1 Высоковольтный резонансный трансформатор с регулируемой индуктивностью и повышающим трансформатором-возбудителем РТВ-800/75/50 1 2 Заземлитель выхода трансформатора электромеханический 1 3 Шаровой разрядник для защиты выхода от перенапряжения 1 4 Высоковольтный делитель напряжения ДНУ-75 1 5 Высоковольтный блок выпрямленного напряжения - ИПТ-100 1 6 Регулятор напряжения РНО-90/0.38/0-0.6 1 7 Блок управления Рубильник видимого разрыва 1 Контактор 1 Дроссель токоограничивающий 1 Тиристорная схема защиты от КЗ 1 Цифровая автоматическая система управления и измерения 1 8 Контейнер - корпус 1 9 Ноутбук 1 10 Принтер лазерный 1 11 Кабель сетевой cверхгибкий OLFLEX 4х75 - 50 метров на барабане 1 12 Провод рабочего заземления 6 мм2 - 50 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке «LAPP kabel» Германия) 1 13 Провод защитного заземления 16 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке типа «LAPP kabel» Германия) 1 14 Провод высоковольтный (сверхгибкий, силиконовая резина типа «LAPP kabel» Германия) – 250 м 1 15 Стойки диэлектрические с опорами для ограждения установки 10 16 Барабан со шнуром ограждения 20 метров 1 17 Руководство по эксплуатации 1 18 Метрологический аттестат на измерительное оборудование 1 -
Модификации УИГр
Подберите модификацию по параметрам
Номинальная выходная мощностьНоминальное выходное напряжение переменного токаНоминальное выходное напряжение выпрямленного тока-
УИГр-800-75/50-100, установка испытания генераторов и токопроводов повышенным напряжением переменного и выпрямленного тока
Цена по запросу
