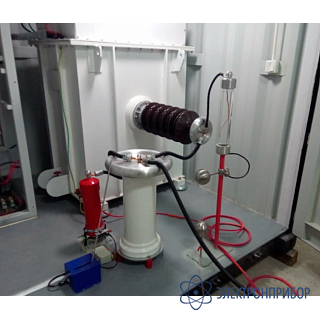

УИГр-200/20/50-200 — установка испытания генераторов и токопроводов повышенным напряжением переменного и выпрямленного тока переносная
Код товара: 84317-
Является модификацией УИГр
-
Гарантия
1 год
Назначение установки испытания изоляции генераторов и электродвигателей резонансной УИГр:
Основой резонансной испытательной системы переменного тока является высоковольтный резонансный реактор с переменной регулируемой индуктивностью и регулятор напряжения малой мощности. Высоковольтный резонансный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. В этом случае образуется резонансный контур, позволяющий проводить высоковольтные испытания приложенным напряжением.
Резонансная испытательная система предназначена для проведения высоковольтных испытаний электрической прочности изоляции оборудования с большой электрической емкостью: гидрогенераторов, турбогенераторов, стержней, комплектных токопроводов, силовых кабелей, высоковольтных вводов, конденсаторов, измерительных трансформаторов напряжения, КРУЭ на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ, ГОСТ-1516, ГОСТ-Р-55195. Испытания проводятся приложенным напряжением промышленной частоты и выпрямленным напряжением с контролем тока утечки.
-
-
Технические характеристики установки испытания генераторов и токопроводов повышенным напряжением переменного и выпрямленного тока переносной УИГр-200/20/50-200:
Параметр Значение Условия эксплуатации Высота над уровнем моря ≤ 1000 метров Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации) Максимальные суточные колебания температуры ≤ 20°С Температура хранения и транспортировки –10 °С ÷ +50°С Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%Общие технические характеристики испытательной системы УИГр-200/20/50-200 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 20 кВА Номинальное входное напряжение 380 В (фаза-фаза) Номинальный входной ток 52,6 А Номинальная выходная мощность 200 кВА Номинальное выходное напряжение (переменного тока)
Режим испытания обмотки статора, 0.079-1.59 мкФ20 кВ Номинальное выходное напряжение (переменного тока)
Режим испытания токопровода, 0,012-0.254 мкФ50 кВ Номинальный выходной ток 20/50 кВ 10 / 4 А Номинальное выходное напряжение выпрямленного тока 200 кВ Коэффициент пульсаций выпрямленного тока <3% Номинальный выходной выпрямленный ток 5000 мкА Коэффициент нелинейных искажений <3% Добротность системы ˃10 Диапазон регулирования индуктивности ˃1:20 Относительная погрешность измерений не более 2% Точность установки выходного напряжения не хуже 2% Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень шума <75 дБ (на расстоянии 4м от установки) Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры (не более) 2900мм х 2300мм х 2000мм Вес (не более) 3500 кг Режим работы При 100% Uном., Iном. работа в течение 30 мин, 8 циклов в день.
При 80% Uном.,Iном. непрерывная работаТехнические характеристики высоковольтного резонансного реактора с переменной регулируемой индуктивностью РРВ -200/50/50 Конструкция Бакового типа, маслонаполненный, естественное охлаждение, с регулируемой индуктивностью Номинальная входная мощность 20 кВА Номинальное входное напряжение 0.4 кВ Номинальный входной ток 52,6 А Номинальная выходная мощность 200 кВА Номинальное выходное напряжение (переменного тока). Емкость нагрузки 0.079 - 1.59 мкФ 20 кВ Номинальное выходное напряжение (переменного тока). Емкость нагрузки 0.012 - 0.254 мкФ 50 кВ Номинальный выходной ток 35/70кВ 10/4 А Номинальная частота 50 Гц Количество фаз Однофазный Диапазон регулирования индуктивности >1:20 Добротность системы ˃ 10 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Испытательное напряжение 1.1 Uн в течение 1 мин Коэффициент нелинейных искажений < 3% Уровень шума < 75 дБ (на расстоянии 4м от установки) Режим работы При 100% Uном., Iном. работа в течение 30 мин, 8 циклов в день. Температура перегрева обмоток трансфор ≤65°C, температура перегрева масла ≤55°C Технические характеристики регулятора напряжения РНО-20/0.38/0-0.42 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0.38 кВ Номинальное выходное напряжение 0-0.42 кВ (плавное регулирование) Номинальная мощность 20 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы Совместно с резонансным трансформатором Скорость регулирования напряжения задается сервоприводом постоянного тока 220 В Технические характеристики цифровой системы управления и измерения, включая ИСН-100 модель ЦСУИ-2000 (ручное управление) или ЦАСУИ-2000 (автоматическое управление). Номинальное напряжение сети питания, В 85-250 Номинальная частота источника питания, Гц 47-65 Содержание гармоник, не более 5% Диапазон измеряемых напряжений переменного тока действующих значений, кВ От 0,1Uн до 1,5Uн (2 -75 кВ) Основная относительная погрешность системы, не более, % 2,0 Дополнительная относительная погрешность в диапазоне температур от +5 до +40°С, на каждые 10 °C изменения температуры не более, % 0,1 Номинальное значение емкости высоковольтного плеча делителя, пФ 1000 Коэффициент деления делителя Кд 500 Время установления рабочего режима измерений, не более, с 60 Продолжительность непрерывной работы, не менее, ч 8 Средняя наработка на отказ, не менее, ч 8000 Средний срок службы, не менее, лет 10 Масса делителя ДН-50Е, не более, кг 6 Масса вольтметра СВ3020, не более, кг 0,5 Габаритные размеры делителя: высота делителя, не более, мм диаметр делителя, не более, мм 550;
130Габаритные размеры корпуса вольтметра СВ3020, не более, мм 144 x 72 x 175 Технические характеристики высоковольтного блока испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток ИПТ-200/5 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 1000 ВА Номинальное входное напряжение 220 В Номинальный входной ток 4,54 А Номинальная выходная мощность 1000 ВА Номинальное выходное выпрямленное напряжение 200 кВ Номинальный выходной ток 5000 мкА Коэффициент пульсаций <1% Относительная погрешность измерений не более 2% Точность установки выходного напряжения не хуже 2% Испытательное напряжение 1.1 Uном в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры Высоковольтный блок 260мм х 290мм х 1100мм
Блок управления 420мм х 320мм х 270ммВес Высоковольтный блок - 27 кг
Блок управления - 13 кгРежим работы При 100% Uном., Iном. работа в течение 30 минут, 8 циклов в день -
Комплект поставки УИГр-200/20/50-200
№ Наименование Количество 1 Высоковольтный резонансный реактор с регулируемой индуктивностью РРВ-200/20/50ЦАЕИ, трансформатор-возбудитель, высоковольтный переключатель в одном баке заполненным трансформаторным маслом 1 2 Заземлитель выхода высоковольтного электромеханический ЗВА-50, 50 кВ 1 3 Шаровой разрядник для защиты выхода от перенапряжения РШ-50, 50кВ 1 4 Водяной ограничитель тока РОВ-50, 50кВ 1 5 Высоковольтный блок испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток ИПТ-200/5 (является независимым от всей установки УИГр прибором, нет необходимости включать всю установку УИГр 200 кВ, 5мА) 1 6 Регулятор напряжения РНО-20/0.38/0-0.42 20 кВА, 0 - 0,42 кВ 1 6.1 Цифровая автоматическая система управления и измерения ЦАСУИ-2000 (или ручная ЦСУИ-2000) в составе: 6.2 Рубильник видимого разрыва 1 6.3 Контактор 1 6.4 Быстродействующая тиристорная схема защиты от КЗ и перенапряжения 1 6.5 Цифровая измерительная система ИСН-50 1 7 Металлический корпус-контейнер морского типа исполнения, имеющий отдельные ворота со стороны испытательного высоковольтного оборудования и отдельный безопасный доступ к панели управления 1 8 Промышленный компьютер с сенсорным экраном 22" в составе ЦАСУИ-2000 или ноутбук 15,6" в составе ЦСУИ-2000 1 9 Принтер лазерный 1 10 Аппарат испытания изоляции высоковольтный АИИ-30/3 (мегомметр 30кВ) 11 Кабель сетевой cверхгибкий 3х6 - 30 метров 1 12 Провод рабочего заземления 10 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 13 Провод защитного заземления 16 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 14 Провод высоковольтный (сверхгибкий, силиконовая резина) – 20м 1 15 Стойки диэлектрические с опорами для ограждения установки (комплект 20 шт) 1 16 Барабан со шнуром ограждения 30 метров 1 17 Комплект монтажных инструментов 1 18 Комплект электрозащитных средств (перчатки резиновые диэлектрические бесшовные, ковер 500х500 диэлектрический, защитное разрядное устройство штанга изолирующая оперативная ШО-110, знаки безопасности (2 штуки)) 1 19 Комплект ЗИП (набор инструмента арт.65143, предохранители плавкие ППНИ-33 (2 штуки), комплект проводов для проведения поверки измерительной системы ИСН-50) 1 20 Паспорт на УИГр-200/20/50-200 1 21 Руководство по эксплуатации УИГр-200/20/50-200 1 22 Аттестат первичной поверки УИГр-200/20/50-200 с протоколом испытаний. 1 23 Программа и методика аттестации УИГр-200/20/50-200 1 24 Описание, технические характеристики, руководство по монтажу и эксплуатации Цифровая измерительная система ИСН-50ЦАЕИ 1 25 Свидетельство об утверждении типа средств измерений ДН-50Е 1 26 Свидетельство об утверждении типа средств измерений СВ3020 1 27 Свидетельство о поверке ДН-50Е, руководство по эксплуатации, методика аттестации 1 28 Паспорт (формуляр) со сведениями о поверке СВ3020 и руководство по эксплуатации 1 29 Руководство по эксплуатации АИИ-30/3 1 30 Программа и методика аттестации АИИ-30-3 1 31 Сертификат IP21 на контейнер 1 -
