ИПТ-100/3 — высоковольтная установка испытания выпрямленным напряжением со встроенным контролем тока утечки

Код товара: 83453

    Назначение высоковольтной установки испытания выпрямленным напряжением со встроенным контролем тока утечки ИПТ-100/3:

    Высоковольтная установка испытания выпрямленным напряжением ИПТ-100/3 предназначен для проведения высоковольтных испытаний электрической прочности изоляции генераторов, турбогенераторов, стержней, комплектных токопроводов на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ. Испытания проводятся выпрямленным напряжением с контролем тока утечки.

    Описание высоковольтной установки испытания выпрямленным напряжением со встроенным контролем тока утечки ИПТ-100/3:

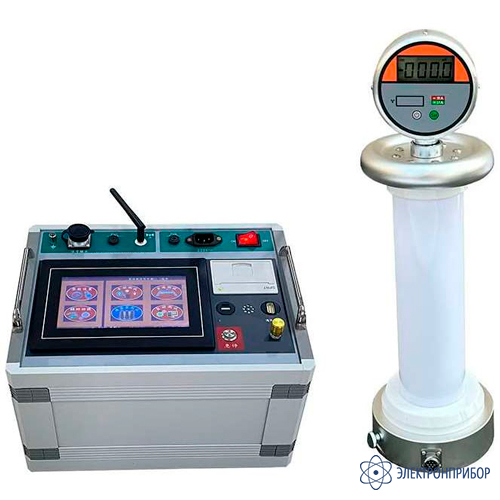

    Высоковольтный блок испытания выпрямленным напряжением ИПТ с контролем тока утечки состоит из блока управления, высоковольтного блока со встроенным измерителем суммарного тока утечки и четырех высоковольтных измерителей тока утечки в каждой фазе и изоляции коллектора. В блоке управления реализованы высокочастотный преобразователь и выпрямитель с очень низким коэффициентом пульсации и на выходе мы имеем не выпрямленное, а постоянное напряжение.

    Высоковольтный блок выполнен в виде отдельного устройства в корпусе цилиндрической формы из стеклоэпоксида со встроенным в верхней части измерителем суммарного тока утечки. Высоковольтный блок и блок управления соединяются силовым кабелем и кабелем управления длиной 3 метра для безопасного выполнения испытаний.

    Измерители тока утечки состоят из изолятора цилиндрической формы из стеклоэпоксида на раме и микроамперметра в верхней части. Микроамперметры не имеют электрической связи с блоком управления, имеют независимый встроенный источник питания, преобразователь и радиопередатчик для передачи измеренных данных в блок управления.

    Высоковольтный блок испытания является независимым от всей установки УИГ прибором, нет необходимости нужно включать всю установку УИГ что экономит электроэнергию, имеет малый все (до 8 кг), не требует грузоподъемных механизмов.

    Измерители тока утечки высоковольтные блока ИПТ позволяют проводить измерение тока утечки малых значений с высокой точностью (от 1 микроампера), в каждой фазе, в изоляции коллектора и суммарный ток, что позволяет оценить состояние изоляции в процессе испытаний.

    Ток утечки измеряется в пределах 1-3500 мкА.

    Токи утечки измеряется не менее, чем при пяти равных ступенях напряжения. На каждой ступени напряжение выдерживается в течение 1 мин, при этом отсчет токов утечки производится через 15 и 60 с. Ступени устанавливаются близкими к 0,5Uном.

    Состав высоковольтной установки испытания выпрямленным напряжением со встроенным контролем тока утечки ИПТ-100/3:

    • высоковольтный блок выпрямленного напряжения 50кВ, 30мА 100кВ, 3мА ВБ-100/3;
    • блок управления с портом RS для связи с компьютером 200Вт, 3мА БУ-200/3;
    • миллиамперметр 3 мА ИТ-3.

  • Технические характеристики высоковольтной установки испытания выпрямленным напряжением со встроенным контролем тока утечки ИИПТ-100/3:

    Параметр Значение
    Номинальная частота 50 Гц
    Количество фаз Однофазная система
    Номинальная входная мощность 200 ВА
    Номинальное входное напряжение 220 В
    Номинальный входной ток 1,0 А
    Номинальная выходная мощность 200 ВА
    Номинальное выходное выпрямленное напряжение 100 кВ
    Номинальный выходной ток 3 мА
    Коэффициент пульсаций <1%
    Относительная погрешность измерений не более 1%
    Точность установки выходного напряжения не хуже 1%
    Испытательное напряжение 1,1 Uном. в течении 1 мин
    Эксплуатация оборудования В помещении
    Габаритные размеры (ДхШхВ) Высоковольтный блок 400 х 400 х 800 мм
    Блок управления 400 х 400 х 600 мм
    Вес общий 20 кг
    Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день
    Условия эксплуатации
    Высота над уровнем моря ≤ 1000 метров
    Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С
    Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации)
    Максимальные суточные колебания температуры ≤ 20°С
    Температура хранения и транспортировки -10 °С ÷ +50°С
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом

  • Комплект поставки ИПТ-100/3

    № Наименование Количество
    1 Высоковольтная установка испытания выпрямленным напряжением со встроенным контролем тока утечки ИПТ-100/3 1
