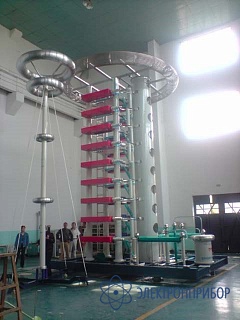

ГИТ-ГИН-800/40/5000 — система испытания изоляции импульсным напряжением и током

Код товара: 72040

    • Гарантия

      12 месяцев

    Назначение системы испытания изоляции импульсным напряжением и током ГИН:

    Система испытания импульсным током ГИТ и импульсным напряжением ГИН предназначена для создания напряжения грозового и коммутационного импульса в диапазоне от 100 кВ до 12000 кВ и энергией импульса от 2,5 кДж до 1720 кДж, импульсным током до 100кА наружной и внутренней установки.

    С дополнительным оборудованием ГИН может формировать срезанные грозовые импульсы (срезанные по переднему фронту, пику или заднему фронту), колебательные импульсы, согласно ГОСТ 1516, ГОСТР-55195, МЭК 60060-1. Базовая испытательная система может быть модифицирована для проведения специальных испытаний токоограничивающих реакторов, силовых трансформаторов, распределительных трансформаторов, измерительных трансформаторов напряжения и тока, кабелей высокого напряжения, высоковольтных вводов и кабельных муфт, ограничителей перенапряжений (испытания импульсным током), изоляторов, элегазовых распределительных устройств КРУЭ, гидрогенераторов, турбогенераторов.

  • Технические характеристики системы испытания изоляции импульсным напряжением и током ГИТ-ГИН-800/40/5000:

    Параметр Значение
    Условия эксплуатации
    Высота над уровнем моря ≤ 1000 метров
    Рабочая температура высоковольтных компонентов -5 °С ÷ +45°С
    Относительная влажность воздуха в основном зале ≤ 90% (без конденсации при температуре 20°С)
    Эксплуатация оборудования В помещении
    Сейсмостойкость ≤ 7.5
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом
    Технические характеристики ГИН-800 кВ/40 кДж ГИТ-500-5000
    Конструкция Тип-L
    Номинальное входное напряжение 0,22 кВ
    Номинальный входной ток 22,7 А
    Номинальная входная частота 50 / 60Гц
    Номинальное напряжение импульса ±800 кВ (1.2/50 мкс)
    Номинальный ток импульса ±5 кА (8/20 мкс)
    Номинальное остаточное напряжение ±500 кВ
    Номинальное зарядное напряжение каскада ±100кВ
    Время заряда (0-100%) ˂ 90 с
    Номинальная емкость 0,125 мкФ (каждый конденсатор 1 мкФ /100кВ)
    Количество каскадов 8
    Емкость каскада 1 мкФ
    Номинальная энергия 40 кДж
    Энергия каскада 5 кДж
    Срок эксплуатации конденсатора 100000 раз при полном разряде
    Режим работы Свыше 75% Uном каждые 180 сек. заряд-разряд,
    ниже 75% Uном непрерывная работа
    Параметры импульса
    Стандартный грозовой импульс 1.2мкс ± 30% / 50 мкс ± 20% (согласно ГОСТР-55195, МЭК 60060-2)
    Импульса тока 7-9/18-22 мкс согласно ГОСТР-55195, МЭК 60099-1
    Минимальное выходное напряжение ˂10% Uном
    Нестабильность зарядного напряжения ˂±1.0 %
    Диапазон синхронизации ˃20% Uном
    Неконтролируемая часть синхронного разряда <2%
    Диапазон поджига 10% ~100% Uном
    КПД Грозовой импульс: ˃ 85% (под нагрузкой);
    грозовой импульс: ˃ 90% (без нагрузки)
    Технические характеристики основных элементов испытательной системы
    ГИН-800/40
    Конструкция Тип-L
    Номинальное напряжение импульса ±800 кВ
    Номинальный ток импульса 5 кА
    Номинальное зарядное напряжение каскада ±100кВ
    Номинальная емкость импульса 0,125 мкФ (каждый конденсатор 1 мкФ /100кВ)
    Количество каскадов 8
    Емкость каскада 1 мкФ
    Номинальная энергия 40 кДж
    Энергия каскада 5 кДж
    Импульс Грозовой согласно МЭК 60060
    Срок эксплуатации конденсатора 100000 раз при полном разряде
    Режим работы Свыше 75% Uном каждые 180 сек. заряд-разряд;
    н Ниже 75% Uном непрерывная работа
    Зарядное устройство выпрямленного тока ЗУ-240/0.4
    Конструкция Выпрямитель двойной
    Номинальная мощность 30 кВА
    Номинальное напряжение Входное 0,4 кВ (переменного тока)
    Выходное ±120 кВ (постоянного тока)
    Номинальный ток Входной 75 А
    Выходной ±60 мА
    Коэффициент деления 10000:1
    Погрешность измерения 0.5%
    Режим работы Ниже 100% Uном непрерывная работа
    Автоматическое срезающее многоразрядное устройство РСУ-1800
    Номинальное напряжение ±1800кВ
    Номинальное напряжение каскада ±200кВ
    Общее количество каскадов 9
    Номинальная емкость 400пФ
    Время задержки срезания 2～6мкс
    Диапазон напряжения срезанного импульса 20% ~ 100%
    Разброс времени срезания ≤0,2мкс
    Диаметр шарового разрядника 200 мм
    Емкостный делитель напряжения со слабым затуханием ДН-2400/400
    Номинальное напряжение ± 2400 кВ
    Емкость высоковольтного плеча 400 пФ
    Емкость низковольтного плеча 0,96 мкФ
    Время задержки сигнала Тα ≤ 95 нс
    Выброс β ≤ 10%
    Стабильность масштабного коэффициента Кε ≤ 1%
    Коэффициент деления 2400:1
    Погрешность измерений ˂1%
    Режим работы Ниже 100% Uном непрерывная работа
    Автоматическая система управления АСУ-2001
    Монитор Промышленный TFT 23.5’ с сенсорным экраном
    Оперативная память ≥4 Гб
    Жесткий диск ≥500 Гб
    Операционная система Windows 7 или Windows 8
    Плата ввода/вывода Mitsubishi PLC
    АЦП Mitsubishi PLC
    ЦАП Mitsubishi PLC
    Количество измерительных каналов 4
    Погрешность АЦП 0.5% (16 бит)
    Испытательное напряжение 5 кВ (постоянного тока)
    Цифровая измерительная аналитическая система ЦАИС-3004-14/100
    Количество каналов 2 независимых канала
    Принтер Цветной лазерный (опционально)
    Монитор Desktop TFT 23.5’с сенсорным экраном
    Память ≥ 4Гб
    Жесткий диск ≥ 500 Гб
    Операционная система Windows 7 или Windows 8
    Защита от перенапряжения 2 кВ
    Испытательное напряжение 5 кВ постоянного тока
    Вход LEMO 75 Ом
    Импульс Грозовой, грозовой срезанный, коммутационный, IC PK, RECT, AC, DC
    Входное напряжение 1.5 В- 1500 В
    Диапазон выбора входных каналов Автоматически
    Защита от перенапряжения 2 кВ
    Входное сопротивление 2 MОм/20 пФ
    Частота дискретизаций аналогового сигнала 50 MГц на каждый канал
    Синхронизация Канал1, канал2 либо дополнительный
    Разрешение 12 бит
    Частота дискретизации 100 измерений/ с (максимум)
    Дискретность измерений 1-9999 мс
    Погрешность ±2% T1, T2, Tc / ±1% T1, T2, Tc (14 бит)

  • Комплект поставки ГИТ-ГИН-800/40/5000

    № Наименование Количество
    1 ГИН 2400/240 и зарядное устройство
    Рама 1
    Изоляционная опора и соединитель (4 штуки на каскад) 48
    Стеклоэпоксидная труба для установки шарового разрядника 4
    Смотровое окно 12
    Медный электрод разрядника 250 мм 28
    Воздушный компрессор 600 Вт 1
    Воздушный фильтр (устанавливается в основной изоляционной трубе разрядной системы, удаляет пыль, грязь, ионизированный воздух во время работы оборудования) 1
    Импульсный конденсатор (2 штуки на каскад 2 мкФ/100 кВ) 24
    Крепеж к импульсному резистору (2 штуки на каскад) 24
    Фронтовой резистор (1 штука на каскад) 12
    Концевой резистор (1 штука на каскад (включая параллельно подсоединенный разрядник с искровым промежутком)) 12
    Разрядники со сферическими электродами 1
    Разрядник со сферическими электродами и с поджигающим электродом 11
    Высоковольтный экран 1
    Пусковое устройство (20 кВ) 1
    Поджигающий конденсатор (200 кВ 1200 пФ) 1
    Конденсатор связи для запуска срезающего устройства (200 кВ 1200 пФ) 1
    Пусковой резистор (50 кВ 800 Ом) 1
    Зарядный резистор (200 кВ 25 кОм) 26
    Зарядный резистор (100 кВ 15 кОм) 2
    Разрядный резистор (100 кВ 10 кОм) 2
    Фронтовой резистор грозового импульса (200 кВ 75 Ом) 13
    Фронтовой резистор грозового импульса (200 кВ 25 Ом) 13
    Фронтовой резистор грозового импульса (200 кВ 6 Ом) 13
    Фронтовой резистор грозового импульса (200 кВ 60 Ом) 13
    Фронтовой резистор грозового импульса (200 кВ 90 Ом) 13
    Фронтовой резистор коммутационного импульса (200 кВ 10 кОм) 13
    Фронтовой резистор коммутационного импульса (200 кВ 1,5 кОм) 13
    Фронтовой резистор коммутационного импульса (200 кВ 2,5 кОм) 13
    Фронтовой резистор коммутационного импульса (200 кВ 5 кОм) 13
    Главный мотор-редуктор для регулирования разрядного промежутка 1
    Вторичный редуктор и соединительный вал для регулирования разрядного промежутка по 1 штуке на каждый каскад 12
    Импульсный конденсатор и соединитель по 1 штуке на каждый каскад 12
    Резистивный делитель (200 кВ 200 м) 2
    Короткозамыкатель (для перекоммутации цепей) 12
    Вывод компенсирующего устройства (устанавливается в верхней части испытательной системы) 1
    Система заземления (все конденсаторы заземлены, если система отключена) 1
    Зарядный трансформатор (30 кВА 0.4 кВ/95 кВ) 1
    Изолирующий трансформатор (30 кВА 0.4 кВ/0.4 кВ) 1
    Зарядный токоограничивающий резистор (0.4 кВ 4 Ом) 2
    Зарядный токоограничивающий резистор (0.4 кВ 20 Ом) 2
    Автоматический заземляющий стержень 2
    Автоматический переключатель полярности 1
    2 Емкостный делитель напряжения со слабым затуханием ДН-2400/400
    Высоковольтный слабо демпфирующий конденсатор (600 кВ, каждый 1600 пФ) 1
    Шасси на колесах 1
    Низковольтное плечо с разъемом LEMO (1 кВ, 0.96 мкФ/0.4 мкФ) 2
    Высоковольтный экран 1
    Промежуточный экран, выравнивающий распределение напряжения 3
    Изоляционная опора (7 кВ) 4
    Изоляционная тяга 4
    3 Автоматическое срезающее многоразрядное устройство РСУ-1800
    Рама 1
    Изоляционная опора и соединитель (1 штука на 3 каскада) 3
    Стеклоэпоксидная труба с фланцем 3
    Разделительный конденсатор напряжения (600 кВ 1200 пФ) 3
    Разделительный резистор 8
    Медный электрод разрядника (200 мм) 18
    Высоковольтный экран 1
    Промежуточный экран, выравнивающий распределение напряжения 2
    Электронное пусковое устройство (2-9 мкс) 1
    4 Автоматическая система управления АСУ-2001 c цифровой измерительной аналитической системой ЦАИС-3004-12/100
    Измерительный кабель (20 м каждый) 2
    Промышленный монитор (DELL) 2
    ПК: Core 2.0 и выше; память 4 Гб; жесткий диск 500Гб; LCD дисплей 23.5’ 2
    Панель управления 1
    Компьютер низкого уровня 1
    Осцилограф 12 бит (14 бит 100 измерений/с 2 канала) 1
    Устройство поджига 1
    Оптоэлектронный преобразователь 2
    Оптоэлектронный кабель (30 м) 1
    Изолирующий трансформатор (600 Вт) 2
    ПЛК Mitsubishi (FX-3N-32MR) 1
    Коаксиальный кабель управления 1
    Устройство поджига 1
    Зарядный модуль IGBT (220 В) 1
    Лампа аварийной сигнализации Siemens (220 В) 1
    5 Сглаживающая цепь
    Индуктивность (200 кВ 100 мГн) 2
    Опорный резистор (300 кВ 50 Ом) 1
    Опорный резистор (300 кВ 100 Ом) 1
    Опорный резистор (300 кВ 200 Ом) 1
    Опорный резистор (300 кВ 400 Ом) 1
    6 Шунт
    Шунт (500 В 0.5 Ом) 1
    Шунт (500 В 0.1 Ом) 1
    Шунт (500 В 0.02 Ом) 1

    Дополнительная комплектация ГИТ-ГИН-800/40/5000:

    (Поставляется за отдельную плату)

    № Наименование
    1 Воздушная подушка AeroGo 15 т
    2 Система очистки воздуха (вакуумный насос/воздушный насос высокого давления/фильтр/воздушный баллон)
    3 Разрядник искровой воздушного давления (250 мм / - 0.8-4 бар)
