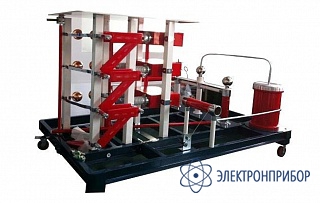

ГИТ-100 — генератор импульсного тока

Код товара: 72042

    • Гарантия

      12 месяцев

    Назначение генератора импульсного тока ГИТ-100:

    Система испытания импульсным током ГИТ и импульсным напряжением ГИН предназначена для создания напряжения грозового и коммутационного импульса в диапазоне от 100 кВ до 12000 кВ и энергией импульса от 2,5 кДж до 1720 кДж, импульсным током до 100кА наружной и внутренней установки.

    Генератор импульсного тока ГИТ-100 может генерировать импульсный ток грозового импульса 8/20 мкс до 200кА и коммутационного импульса 10/350мкс до 100кА.

    Генератор импульсного тока 100кА ГИТ-100 ЦАЕИ предназначен для испытаний устройств защиты от импульсных перенапряжений (УЗИП) электротехнического оборудования, установленного в трехфазных воздушных и кабельных линиях электропередач 0,4кВ - 10кВ сетей электроснабжения (СЭС) специальных фортификационных сооружений (СФС), от воздействия грозовых и коммутационных перенапряжений или других электромагнитных импульсов (ЭМИ) естественного или искусственного происхождения путем ограничения этих воздействий до безопасного уровня при производстве:
    - блоков ограничения напряжений;
    - высоковольтных выключателей;
    - устройств защитных автономных;
    - устройств защиты от импульсных перенапряжений;
    - антенных систем и антенных комплексов;
    - изделий специального назначения.

    Генератор импульсного тока 100кА ГИТ-100 ЦАЕИ позволяет проводить испытания в соответствии с ГОСТ Р МЭК 61643-12-2011 Устройства защиты от импульсных перенапряжений низковольтные. Часть 12. ГОСТ Р МЭК 62305-1-2010 Менеджмент риска. Защита от молнии. Часть 1. Общие принципы ГОСТ 52725-2007 ОПН ГОСТ 30804.4.4-2013 (IEC 61000-4-42004) Совместимость технич средств электромаг Устойч к наносекунд импул помехам. Треб и мет исп Генератор импульсного тока 100кА ГИТ-100 ЦАЕИ может быть использован при разработке устройств защиты нового поколения с повышенными характеристиками, определяемыми современными международными нормативными документами или государственными стандартами.

    Применение ГИТ обеспечивает:
    - входной контроль комплектующих изделий;
    - увеличение объема выпускаемых изделий;
    - стабильность и качество выпускаемых изделий;
    - повышение производительности труда и уменьшение количества брака;
    - улучшение условий труда;
    - снижение уровня вредных воздействий на окружающую среду.

  • Технические характеристики генератора импульсного тока ГИТ-100:

    Параметр Значение
    Условия эксплуатации
    Высота над уровнем моря ≤ 1000 метров
    Рабочая температура высоковольтных компонентов -5 °С ÷ +45°С
    Максимальная дневная разница температур 25 ℃
    Относительная влажность воздуха в помещении ≤90% (без конденсации при температуре 20°С)
    Эксплуатация оборудования В помещении
    Сейсмостойкость ≤ 7.5
    Форма сигнала напряжения источника питания синусоидальная, коэффициент искажения <5%
    Колебания напряжения Менее 10%
    Срок службы оборудования 25 лет
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом. Помещение без проводящей пыли, взрывобезопасная, без содержания газов приводящих к коррозии металла и разрушению изоляции.
    Технические характеристики ГИТ-100
    Питание 3 фазы , 380 В, 50Гц, 3P + N, 30кВА
    Максимальное зарядное выпрямленное напряжение 100кВ ± 10%
    Фактическое зарядное напряжение Не выше 90 кВ
    Максимальный ток 0.5А
    Диапазон выходного импульсного напряжения 2 кВ ~ 100 кВ
    Конденсатор импульсный ИК-100/5 5мкФ / 100кВ, один вывод, 4 компл
    Полная энергия импульса 100 кДж
    Значения импульса конденсаторов 8/20, 4/10, 30/80 мкс, 100 кВ / 20 мкФ, несколько конденсаторов могут работать параллельно
    Фактическое максимальное зарядное напряжение конденсатора 80 кВ
    Выдерживаемое напряжение 1 мин 110 кВ
    Пиковое значение импульса тока 4/10 мкс ±5 кА ~ 100 кА ± 10%
    Форма импульса 4/10 мкс T1 = 4мкс ±10%, T2 = 10мкс ±10%
    Пиковое значение импульса тока 8/20мкс ±4 кА ~ 40 кА ± 10%
    Форма импульса 8/20мкс T1 = 8мкс ±10%, T2 = 20мкс ±10%
    Пиковое значение импульса тока 30/80мкс ±1 кА ~ 10 кА ± 10%
    Форма импульса 30/80мкс T1 <30мкс, T2 = 80мкс ±10%
    Пиковое значение тока 10/350мкс ±1 кА ~ 4 кА ± 10%
    Режим работы При 100%Uном, заряд и разряд один раз каждые 90с, при 80%Uном заряд и разряд каждые 60 с
    Измерение пикового тока Катушка пирсона
    Размер основания ГИТ 4,5 м * 5,0 м
    Пульт управления 1,6 м * 1,0 м
    Максимальная высота 2,5 метра
    Вес Около 4500 кг
    Технические характеристики импульсного конденсатора ИК-100/5
    Напряжение 100 кВ
    Емкость 5 мкФ
    Количество 4 комплекта
    Общая емкость для 8/20 мкс, 4/10 мкс, 30/80 мкс 20 мкФ
    Полная энергия импульса 100 кДж
    Конструкция С одним выводом
    Срок службы конденсатора 20 000 циклов разряда при номинальном напряжении 100 000 циклов разряда при 80% номинального напряжения
    Технические характеристики зарядного устройства постоянного тока ЗУ-100/0.5
    Питание 3 фазы, 50 Гц, 380В 40кВА
    Трансформатор высоковольтный ТВ-100 Тип Маслонаполненный, цилиндрической формы
    Входное напряжение 380 В
    Выходное напряжение 85 кВ
    Номинальная мощность 30 кВА
    Максимальное зарядное напряжение постоянного тока 100 кВ
    Максимальный ток заряда 0,5 А
    Токоограничивающий зарядный резистор 100 кВ, провод нихром в эмале намотанный на изоляционную трубку
    Диодный полумостовой выпрямитель Заряд, переключение полярности Быстрый заряд, автоматическое переключение полярности
    Обратное напряжение ~ 350 кВ
    Максимальный ток ~ 2А
    Тиристорный регулятор напряжения Диапазон регулирования напряжения 10-100%Uн. Помещен в бак зарядного трансформатора
    Точность регулирования 1%
    Сглаживающий конденсатор с двойным напряжением постоянного тока 200кВ / 0.1мкФ
    Диапазон регулирования времени заряда От 30 с до 90 с
    Автоматическое заземляющее устройство имеет механизм с электромагнитом включением и защитное сопротивление ЗУА-100
    Делитель напряжения резистивный постоянного тока 100 кВ, 150 МОм
    Рама С колесами для передвижения
    Технические характеристики разрядного устройства РУ-15
    Разрядник шаровый с триггером с вольфрамовой вставкой 250 мм
    Конструкция для обеспечения стабильного запуска Трехзонная
    Диапазон регулирования зазора 0-150 мм
    Управление зазором Сервопривод
    Точность регулирования зазора ± 0,1 мм
    Диапазон изменения угла фазы триггера, разрешение 0 ~ 359 °
    Точность установки угла фазы триггера ± 1 °
    Пиковое напряжение триггерного импульса > 25 кВ
    Отклонение фазового угла Менее ± 5 °
    Синхронизированы с источником питания для обеспечения стабильного пуска
    Технические характеристики цифровой автоматической системы управления и измерения ЦАСУИ-ГИТ
    Диапазон регулировки зарядного напряжения 0.0～100.0 кВ
    Точность регулировки 0,1 кВ
    Нестабильность зарядного напряжения < 1 %
    Диапазон регулирования времени заряда 10～190 с
    Точность регулировки 1 с
    Задержка сигнала 2 с
    Время задержки триггерного импульса для срезанного импульса 0.0 ～ 9.9 мкс
    Точность регулировки 0,1 мкс
    Стандартное отклонение времени отсечки ± 0,1 мкс
    Количество испытаний 0 ～ 99 раз
    Точность регулировки 1 раз
    Тиристорный регулятор напряжения Входное напряжение 0 ～ 10 В пост
    Напряжение питания 220 В ~ ± 10%
    Выходное напряжение переменного тока 10 ～ 220 В (плавная регулировка)
    Выходной ток 0 ～ 25 А
    Импульсное напряжение поджигающего устройства ＞ ± 15 кВ
    Технические характеристики делителя напряжения ДН-20
    Диапазон измеряемого напряжения 1-20 кВ
    Напряжение низковольтного плеча 300В
    Технические характеристики измерителя тока (катушка Роговского и преобразователь сигнала) ИТ-100
    Диапазон измерения тока 10-100 кА
    Максимальное выходное напряжение 200 В
    Коэффициент шунта 0,002 В / А
    Диапазон измерения тока 1-10 кА
    Максимальное выходное напряжение 200 В
    Коэффициент шунта 0,02 В / А

  • Комплект поставки ГИТ-100

    № Наименование Количество
    1 Генератор импульсного тока 100кA 1
    2 Разрядное устройство 1
    3 Волновой резистор 8/20 1
    4 Волновой резистор 4/10 1
    5 Волновой резистор 30/80 1
    6 Разрядное устройство 1
    7 Цифровая автоматическая система управления и измерения ЦАСУИ-ГИТ 1
    8 Цифровой осциллограф Tektronix, полоса пропускания 200 МГц, 12 бит 1
    9 Делитель напряжения 20 кВ 1
    10 Катушка Роговского 100 кА, 10 кА 2
    11 Инструкция по эксплуатации 1
    12 Паспорт 1
    13 Чертежи 1
    14 Компакт-диск с программным обеспечением 1
    15 Аттестат 1
