УИГр 100 25 55 60, УИГр100255560
Системы испытания изоляции

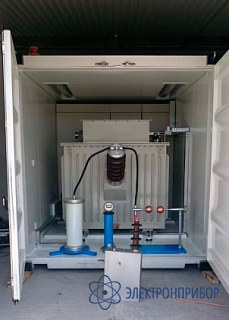

УИГр-100/25/55-60 — установка испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока
Код товара: 71887-
Является модификацией УИГр
-
Гарантия
1 год
Назначение установки испытания изоляции генераторов и электродвигателей резонансной УИГр:
Основой резонансной испытательной системы переменного тока является высоковольтный резонансный реактор с переменной регулируемой индуктивностью и регулятор напряжения малой мощности. Высоковольтный резонансный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. В этом случае образуется резонансный контур, позволяющий проводить высоковольтные испытания приложенным напряжением.
Резонансная испытательная система предназначена для проведения высоковольтных испытаний электрической прочности изоляции оборудования с большой электрической емкостью: гидрогенераторов, турбогенераторов, стержней, комплектных токопроводов, силовых кабелей, высоковольтных вводов, конденсаторов, измерительных трансформаторов напряжения, КРУЭ на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ, ГОСТ-1516, ГОСТ-Р-55195. Испытания проводятся приложенным напряжением промышленной частоты и выпрямленным напряжением с контролем тока утечки.
-
-
Технические характеристики установки испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока УИГр-100/25/55-60:
Параметр Значение Условия эксплуатации Высота над уровнем моря ≤ 1000 метров Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации) Максимальные суточные колебания температуры ≤ 20°С Температура хранения и транспортировки –10 °С ÷ +50°С Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%Общие технические характеристики испытательной системы УИГр-100/25/55-60 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 10 кВА Номинальное входное напряжение 380 В (фаза-фаза) Номинальный входной ток 26,3 А Номинальная выходная мощность 100 кВА Номинальное выходное напряжение (переменного тока)
Режим испытания обмотки статора, 0.1-0.45 мкФ25 кВ Номинальное выходное напряжение (переменного тока)
Режим испытания токопровода, 0-0.1мкФ55 кВ Номинальный выходной ток 25/55кВ 4/1.8 А Номинальное выходное напряжение (выпрям тока) 60 кВ Коэффициент пульсаций (выпрямленный ток) <3% Номинальный выходной ток (выпрямленный) 3000 мкА Уровень частичных разрядов ≤ 30 пКл Коэффициент нелинейных искажений <3% Добротность системы ˃10 Диапазон регулирования индуктивности ˃1:20 Относительная погрешность измерений не более 2% Точность установки выходного напряжения не хуже 2% Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень шума <75 дБ (на расстоянии 4м от установки) Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры (не более) 2200мм х 1800мм х 1800мм Вес (не более) 2200 кг Режим работы При 100% Uном., Iном. работа в течение 30 мин, 8 циклов в день. Температура перегрева обмоток трансфор ≤65°C, температура перегрева масла ≤55°C Технические характеристики высоковольтного резонансного реактора с переменной регулируемой индуктивностью, трансформатора-возбудителя, высоковольтного переключателя в одном баке РРВ -100/25/55 Конструкция Бакового типа, маслонаполненный Номинальная входная мощность 10 кВА Номинальное входное напряжение 0.38 кВ Номинальный входной ток 26,3 А Номинальная выходная мощность 100 кВА Номинальное выходное напряжение (переменного тока) 25 кВ Номинальное выходное напряжение (переменного тока) 55 кВ Номинальный выходной ток 25/55кВ 4/1.8 А Номинальная частота 50 Гц Количество фаз Однофазный Диапазон регулирования индуктивности >1:20 Добротность системы ˃ 10 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень частичных разрядов <5 пКл Испытательное напряжение 1.1 Uн в течение 1 мин Коэффициент нелинейных искажений < 3% Уровень шума < 75 дБ (на расстоянии 4м от установки) Режим работы При 100% Uном., Iном. работа в течение 30 мин, 8 циклов в день. Температура перегрева обмоток трансфор ≤65°C, температура перегрева масла ≤55°C Технические характеристики регулятора напряжения РНО-10/0.38/0-0.42 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0.38 кВ Номинальное выходное напряжение 0-0.42 кВ (плавное регулирование) Номинальная мощность 10 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы Совместно с резонансным трансформатором Скорость регулирования напряжения задается сервоприводом постоянного тока 220 В Технические характеристики высоковольтного блока испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток (опция) ИПТ-60/3 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 180 ВА Номинальное входное напряжение 220 В Номинальный входной ток 0,8 А Номинальная выходная мощность 180 ВА Номинальное выходное выпрямленное напряжение 60 кВ Номинальный выходной ток 3 мА Коэффициент пульсаций <1% Относительная погрешность измерений не более 2% Точность установки выходного напряжения не хуже 2% Испытательное напряжение 1.1 Uном в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры Высоковольтный блок 400 х 400 х 800 мм
Блок управления 400мм х 400мм х 600ммВес общий 10 кг Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день Технические характеристики цифровой системы управления и измерения, включая ИСН-100 ЦСУИ-2000 Номинальное напряжение сети питания, В 85-250 Номинальная частота источника питания, Гц 47-65 Содержание гармоник, не более 5% Диапазон измеряемых напряжений переменного тока действующих значений, кВ От 0,1Uн до 1,5Uн (3,9 -50) Основная относительная погрешность системы, не более, % 1 Дополнительная относительная погрешность в диапазоне температур от +5 до +40°С, не более, % 0,1 Номинальное значение емкости высоковольтного плеча делителя, пФ 500 Коэффициент деления делителя Кд 1000 Время установления рабочего режима измерений, не более, с 60 Продолжительность непрерывной работы, не менее, ч 8 Средняя наработка на отказ, не менее, ч 8000 Средний срок службы, не менее, лет 10 Масса делителя ДН-100Е, не более, кг 10 Масса вольтметра, не более, кг 0,5 Габаритные размеры делителя: высота делителя, не более, мм диаметр делителя, не более, мм 900; 240 Габаритные размеры корпуса вольтметра, не более, мм 144 x 72 x 175 -
Комплект поставки УИГр-100/25/55-60
№ Наименование Количество 1 Высоковольтный резонансный реактор с регулируемой индуктивностью, трансформатор-возбудитель, высоковольтный переключатель в одном баке заполненным трансформаторным маслом РРВ-100/25/55 1 2 Заземлитель выхода трансформатора электромеханический ЗВА-100 1 3 Шаровой разрядник для защиты выхода от перенапряжения РШ-100 1 4 Высоковольтный блок испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток - ИПТ-60/3 1 5 Регулятор напряжения РНО-10/0.38/0-0.42 10кВА 0.38/0-0.42 кВ 1 6 Цифровая система управления и измерения ЦСУИ (с ручным управлением) Рубильник видимого разрыва 1 Контактор 1 Быстродействующая тиристорная схема защиты от КЗ и перенапряжения 1 Цифровая измерительная система ИСН-100 1 7 Контейнер - корпус 1 8 Ноутбук 1 9 Принтер лазерный 1 10 Кабель сетевой 4х6 - 30 метров на барабане 1 11 Провод рабочего заземления 6 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 12 Провод защитного заземления 10 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 13 Провод высоковольтный (сверхгибкий, силиконовая резина) – 30м 1 14 Стойки диэлектрические с опорами для ограждения установки 4 15 Барабан со шнуром ограждения 20 метров 1 16 Руководство по эксплуатации 1 17 Метрологический аттестат на измерительное оборудование 1 18 Программа и методика периодической аттестации 1 Дополнительная комплектация УИГр-100/25/55-60:
(Поставляется за отдельную плату)
№ Наименование 1 Измеритель электрической емкости и тангенса угла диэлектрических потерь -
