УИГр-300-50/60 — установка испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока переносная
Код товара: 71922-
-
Гарантия
1 год
Назначение установки испытания изоляции генераторов и электродвигателей резонансной УИГр:
Основой резонансной испытательной системы переменного тока является высоковольтный резонансный реактор с переменной регулируемой индуктивностью и регулятор напряжения малой мощности. Высоковольтный резонансный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. В этом случае образуется резонансный контур, позволяющий проводить высоковольтные испытания приложенным напряжением.
Резонансная испытательная система предназначена для проведения высоковольтных испытаний электрической прочности изоляции оборудования с большой электрической емкостью: гидрогенераторов, турбогенераторов, стержней, комплектных токопроводов, силовых кабелей, высоковольтных вводов, конденсаторов, измерительных трансформаторов напряжения, КРУЭ на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ, ГОСТ-1516, ГОСТ-Р-55195. Испытания проводятся приложенным напряжением промышленной частоты и выпрямленным напряжением с контролем тока утечки.
-
-
Технические характеристики установки испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока переносной УИГр-300-50/60:
Параметр Значение Условия эксплуатации Высота над уровнем моря ≤ 1000 метров Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации) Максимальные суточные колебания температуры ≤ 20°С Температура хранения и транспортировки –10 °С ÷ +50°С Фоновый частичный разряд ˂5пКл Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%Общие технические характеристики испытательной системы УИГр-300/50/60 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 20 кВА Номинальное входное напряжение 380 В (фаза-фаза) Номинальный входной ток 52,6 А Номинальная выходная мощность 300 кВА Номинальное выходное напряжение (переменного тока). Режим испытания обмотки статора, 0.1-0.55 мкФ 40 кВ Номинальный выходной ток 7.5 А Номинальное выходное напряжение (выпрямленного тока) 60 кВ Коэффициент пульсаций (выпрямленный ток) <3% Номинальный выходной ток (выпрямленный) 3000 мкА Уровень частичных разрядов ≤ 30 пКл Коэффициент нелинейных искажений <3% Добротность системы ˃10 Диапазон регулирования индуктивности ˃1:20 Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень шума <75 дБ (на расстоянии 4м от установки) Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры ориентировочно 3000мм х 2000мм х 2000мм Вес ориентировочно 3200 кг Режим работы При 100% Uном.,Iном. работа 1 час, 8 циклов в день. При 80% Uном.,Iном. непрерывная работа Технические характеристики высоковольтного резонансного трансформатора с переменной регулируемой индуктивностью РТВ-300/40 Конструкция Бакового типа, маслонаполненный, естественное охлаждение, с регулируемой индуктивностью Номинальная входная мощность 20 кВА Номинальное входное напряжение 0.6 кВ Номинальный входной ток 52,6 А Номинальная выходная мощность 300 кВА Номинальное выходное напряжение переменного тока. Емкость нагрузки 0.1-0.55 мкФ 40 кВ Номинальный выходной ток 7.5 А Номинальная частота 50 Гц Количество фаз Однофазный Диапазон регулирования индуктивности >1:20 Добротность системы ˃ 10 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень частичных разрядов <5 пКл Испытательное напряжение 1.1 Uн в течение 1 мин Коэффициент нелинейных искажений < 3% Уровень шума < 75 дБ (на расстоянии 4м от установки) Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день Технические характеристики емкостный делитель напряжения ДН-40000/40 Номинальное напряжение 40 кВ Номинальная частота 50 Гц Номинальная емкость 40 нФ Погрешность измерения ≤±1% Коэффициент деления 1000:1 Уровень частичных разрядов <5 пКл Режим работы Совместно с резонансным трансформатором Техниеские характеристики емкостного делителя напряжения ДН-40000/40 Номинальное напряжение 40 кВ Номинальная частота 50 Гц Номинальная емкость 40 нФ Погрешность измерения ≤±1% Коэффициент деления 1000:1 Уровень частичных разрядов <5 пКл Режим работы Совместно с резонансным трансформатором Технические характеристики регулятора напряжения РНО-20/0.38/0-0.42 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0.38 кВ Номинальное выходное напряжение 0-0.65 кВ (плавное регулирование) Номинальная мощность 20 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы Совместно с резонансным трансформатором Скорость регулирования напряжения задается сервоприводом постоянного тока 220 В Технические характеристики высоковольтной установки испытания выпрямленным напряжением ИПТ-60/3000 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 500 ВА Номинальное входное напряжение 220 В Номинальный входной ток 2 А Номинальная выходная мощность 500 ВА Номинальное выходное выпрямленное напряжение 60 кВ Номинальный выходной ток 3000 мкА Коэффициент пульсаций <1% Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Испытательное напряжение 1.1 Uном в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры 400 х 400 х 500 мм Вес 10 кг Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа -
Комплект поставки УИГр-300-50/60

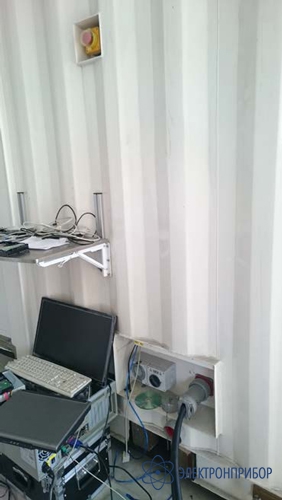

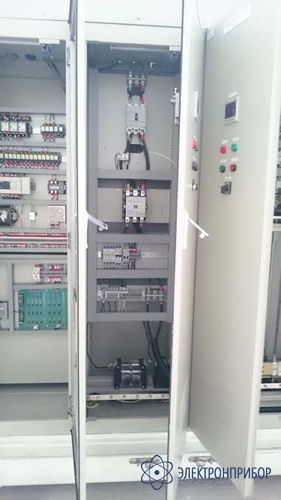

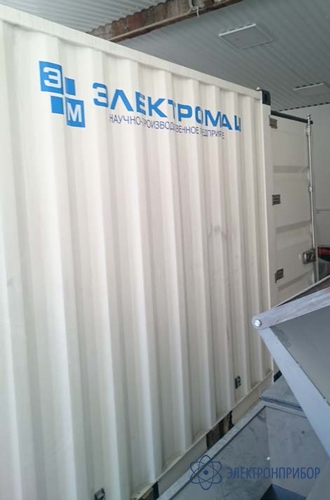

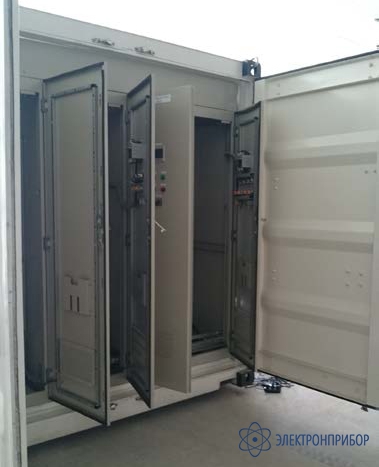

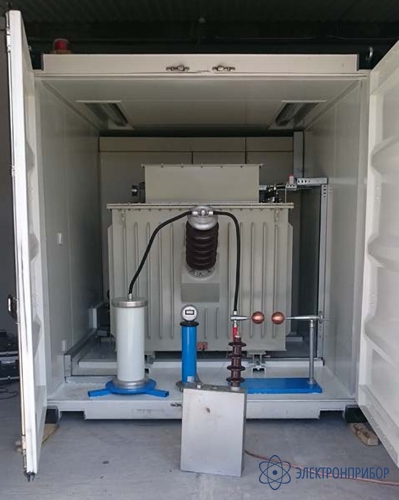

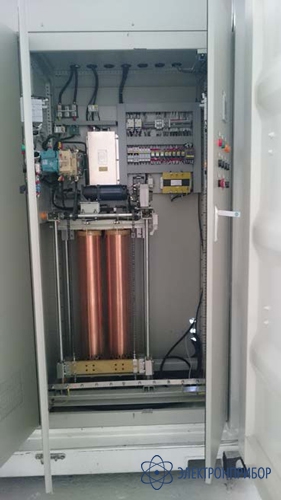

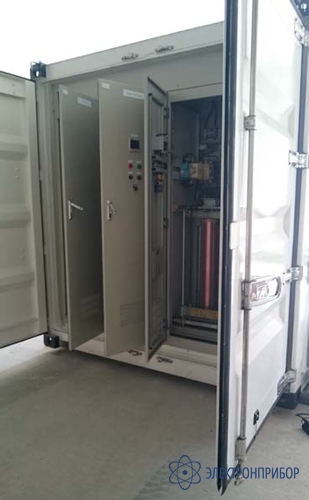

№ Наименование Количество 1 Высоковольтный резонансный реактор с регулируемой индуктивностью и повышающим трансформатором-возбудителем РТВ-300/50 1 2 Заземлитель выхода трансформатора электромеханический 1 3 Шаровой разрядник для защиты выхода от перенапряжения РШ-10 1 4 Высоковольтный делитель напряжения ДН-40 1 5 Высоковольтный блок выпрямленного напряжения - ИПТ-60 1 6 Регулятор напряжения РНО-20/0.38/0-0.65 1 7 Блок управления в составе Рубильник видимого разрыва 1 Контактор 1 Тиристорная схема защиты от КЗ и перенапряжения 1 Цифровая автоматическая система управления и измерения 1 8 Контейнер - корпус 1 9 Ноутбук 1 10 Принтер лазерный 1 11 Кабель сетевой сверхгибкий 4х50 - 30 метров на барабане 1 12 Провод рабочего заземления 6 мм2 - 20 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 13 Провод защитного заземления 16 мм2 - 20 метров на барабане 1 14 Провод высоковольтный (сверхгибкий, силиконовая резина) – 20м 1 15 Стойки диэлектрические с опорами для ограждения установки 4 16 Стойки со шнуром ограждения 20 метров 1 17 Руководство по эксплуатации 1 18 Метрологический аттестат на измерительное оборудование 1 -
