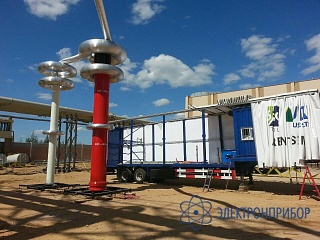

РИСпч 1200 2 300 кВ, РИСпч12002х300кВ
РИСпч 1200-2х300 кВ — высоковольтная резонансная установка испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой
Код товара: 72221-
Является модификацией РИСпч
-
Гарантия
1 год
Назначение высоковольтной резонансной установки испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой РИСпч 1200-2х300 кВ:
Резонансная высоковольтная испытательная установка передвижная РИСпч применяется:
- для испытаний изоляции на электрическую прочность;
- для измерения уровня частичных разрядов ЧР;
- для измерения коэффициента диэлектрических потерь. тангенс дельта tg∂.Основными объектами испытаний по ГОСТ Р 55194, ГОСТ Р 55195, ГОСТ 1516, ГОСТ Р 54828-2011, СТО ФСК 56947007-29.240.35.184-2014, МЭК 60060-1 и МЭК 60060-3. является электротехническое оборудование обладающей большой емкостью : элегазовые высоковольтные распределительные устрой- ства КРУЭ, кабели, турбогенераторы, гидрогенераторы, комплектные токопроводы, измерительные трансформаторы напряжения и тока. Применяется схема последовательного резонансного контура с подстройкой частоты для достижения точки резонанса. Установка предназначена для испытания элек- трооборудования в полевых условиях на месте эксплуатации, после их монтажа, перед включением и для периодических испытаний этого оборудования.
-
-
Технические характеристики высоковольтной резонансной установки испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой РИСпч 1200-2х300 кВ:
Параметр Значение Условия эксплуатации оборудования для испытаний на переменном напряжении Высота над уровнем моря ≤ 1000 метров Температурный диапазон для высоковольтных компонентов –5 °С ÷ +40°С Относительная влажность воздуха в основном зале < 95% (при 20°С, без конденсации) Максимальные суточные колебания температуры < 25°С Температура хранения и транспортировки –10 °С ÷ +50°С Эксплуатация оборудования Наружное Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%.
Отсутствие токопроводящей пыли.
Отсутствие угрозы пожароопасности и взрывоопасности.Общие технические характеристики РИСпч-1200/300*2 Номинальное входное напряжение 0,38 кВ Номинальная частота 50 Гц Номинальная входная мощность 30 кВт Номинальный входной ток 78,9 А Номинальная выходная мощность 1200 кВА Количество фаз Однофазная система Номинальное выходное напряжение 300 кВ - при одиночном
или параллельном соеди-
нении реакторов600 кВ –при последователь-
ном соединении реакторовНоминальный выходной ток 4А 2А Погрешность измерений выходного напря-
жения<1,5% Выходная частота 20-300 Гц Частота при максимальном выходном напряжении 30 Гц Шаг регулирования частоты 0,1 Гц Нестабильность выходной частоты 0,01 Гц Потребляемая мощность 50 кВт Допустимый перегрев 100 К (после часового испытания при номинальной мощно-
сти)Уровень шума ≤ 75 дБ Форма выходного напряжения Синусоида Коэффициент нелинейных искажений ≤ 1% Испытательное напряжение 1.1 Uн в течение 1 мин Добротность системы ≥30 Рабочий цикл 30 мин работа, 30 мин перерыв. До 8 циклов в день Размеры 650 х 500 x 460 мм Вес Около 55 кг Технические характеристики трансформатора-возбудителя ТВ Номинальное входное напряжение 0,38 кВ Номинальная частота 150 Гц Номинальная входная мощность 50 кВт Номинальный входной ток 85,7А Количество фаз Однофазная система Номинальное выходное напряжение 7,5 кВ 15 кВ Номинальный выходной ток 4 А 2 А Допустимый перегрев 100 К (после часового испытания при номинальной мощно-
сти)Уровень шума ≤ 60 дБ Напряжение короткого замыкания ≤ 10% Испытательное напряжение НН : 5кВ в течение 1 мин, ВН : 5кВ в течение 1 мин Рабочий цикл 30 мин работа, 30 мин перерыв. До 8 циклов в день Размеры 650 х 580 x 800 мм Вес Около 350 кг Технические характеристики высоковольтного резонансного реактора РРВ Номинальное напряжение 300 кВ Номинальная мощность 600 кВА Рабочая частота 30-150 Гц Номинальный ток 2 А Номинальная индуктивность 477,0 Гн (± 10%) Количество фаз Однофазная система Допустимый перегрев 65 К Напряжение короткого замыкания ≤ 10% Испытательное напряжение 1.2 Uн в течение 1 мин Рабочий цикл 30 мин работа, 30 мин перерыв. До 8 циклов в день Размеры 1000 х 2600 мм Вес Около 3000 кг Технические характеристики делителя напряжения ДНУ-600 Номинальное напряжение 600 кВ Рабочая частота 30-150 Гц Номинальная емкость 500 пФ (± 10%) Погрешность измерений напряжения <1,5% Коэффициент деления 6000:1 Испытательное напряжение 1.2 Uн в течение 1 мин Рабочий цикл 30 мин работа, 30 мин перерыв. До 8 циклов в день Размеры Делитель напряжения 160 x 4500 мм Рама 1800 х 1800 мм Вес Около 180 кг Технические характеристики цифровой измерительной аналитической системы постоянного и переменного тока ЦИАС-РИСпч-3005 Измерение переменного напряжения Режимы измерений Пик, полупик, действующее значение Диапазон входного напряжения 0 ... 700 В действующего значения Диапазон частот 16 ... 1000 Гц Точность ± 0,1% показаний, ± 3 единицы младшего разряда Измерение постоянного напряжения Режимы измерений Среднее значение, пиковое Диапазон входного напряжения 0 ... 1000 В Погрешность измерений ± 0,1% показаний, ± 3 единицы младшего разряда Электропитание Напряжение в сети 220 В ± 15% переменного тока Частота 50 Гц Потребляемая мощность 10 Вт Условия эксплуатации Рабочая температура 10 ... 40 ° C Относительная влажность 35 ... 80% Вес и размеры Вес 5 кг Размеры 360 х 280 х 150 мм -
Комплект поставки РИСпч 1200-2х300 кВ
№ Наименование Количество 1 Высоковольтные резонансные реакторы РРВ-600/300 2 2 Источник питания с регулируемой частотой ПЧ-50 1 3 Трансформатор – возбудитель ТВ-30/0.35/2*12.5 1 4 Высоковольтный емкостной делитель напряжения ДНУ-400/600 1 5 Цифровая автоматическая система управления АСУ-РИСпч-2000 1 6 Цифровая измерительная аналитическая система ЦИАСС-РИСпч-3005 1 7 Высоковольтный кабель (10 метров) 1 8 Основной кабель управления 1 9 Измерительный кабель 1 10 Силовой кабель 1 -
