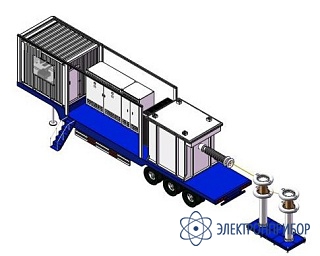

РИСпч-12500-450 кВ/27А — высоковольтная резонансная установка испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой

Код товара: 72241
  • Является модификацией РИСпч

    • Гарантия

      12 месяцев

    Назначение высоковольтной резонансной установки испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой РИСпч-12500-450 кВ/27А:

    Высоковольтная резонансная система регулируемой частотой предназначена для испытания приложенным напряжением переменного тока высоковольтных кабелей с изоляцией из сшитого полиэтилена XLPE класса напряжения до 500кВ . Все технические характеристики соответствуют ГОСТ 55194, ГОСТ 55195, ГОСТ 1516, ФСК ЕЭС СТО-56947007-29.060.20.170-2014, МЭК 60060-1 и МЭК 60060-3.

    Высоковольтный реактор испытательной установки и электрическая емкость силового кабеля образуют колебательный контур. Когда частота испытательной системы настраивается на частоту этого колебательного контура, система входит в резонанс. Это позволяет получить высокое испытательное напряжение с большим током при минимуме потребления мощности.

    Система управления испытательной установки в автоматическом режиме устанавливает резонансную частоту в диапазоне 20 Гц-300 Гц и высоковольтные испытания проводятся на заданной частоте. В резонансной установке используется источник питания переменной частоты с синусоидальной формой напряжения. Резонансные испытательные системы предназначены для высоковольтных испытаний переменной частоты и измерения уровня частичных разрядов ЧР.

    Область применения:

    • Испытания электрической прочности изоляции силового кабеля класса напряжения до 500кВ приложенным напряжением в «полевых условиях»;
    • Испытания электрической изоляции приложенным напряжением электрооборудования с большой емкостью;
    • Измерение уровня частичных разрядов ЧР;
    • Измерение электрической емкости (С) и коэффициента диэлектрических потерь (tgδ) кабеля.

  • Технические характеристики высоковольтной резонансной установки испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой РИСпч-12500-450 кВ/27А:

    Параметр Значение
    Условия эксплуатации оборудования испытательной системы и объекта испытаний
    Высота над уровнем моря ≤ 1000 метров
    Температурный диапазон для высоковольтных компонентов –10 °С ÷ +45°С
    Относительная влажность воздуха в основном зале < 95% (при 20°С, без конденсации)
    Допустимая перегрузка при транспортировке 2 G
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
    Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%.
    Технические характеристики резонансной испытательной системы РИСпч-12500/450
    Номинальное входное напряжение 320 В (трехфазное)
    Номинальная входная частота 50 Гц
    Номинальная мощность реактора 12500 кВА
    Количество фаз Однофазная
    Номинальное выходное напряжение 450 кВ (действующее значение)
    Выходная частота (20) 30-300 Гц
    Шаг регулирования частоты 0,01 Гц
    Нестабильность частоты ≤0,01%
    Мощность источника питания 250 кВт
    Температура перегрева ≤75°C (после 1 часа работы при номинальной мощности)
    Уровень шума ≤50 дБ
    Форма выходного напряжения Синусоидальная
    Коэффициент нелинейных искажений <1%
    Минимальная емкость нагрузки (емкостный делитель напряжения) 0 нФ
    Максимальная емкость нагрузки (емкостный делитель напряжения) 0.327 мкФ (30 Гц);
    0.736 мкФ (20 Гц)
    Испытательное напряжение При Uном 1.1 в течение 1 мин
    Добротность системы >50
    Режим работы 1 час работа, 1 час остановка, 8 циклов в день
    Технические характеристики высоковольтного реактора РВ-12500/450
    Номинальное напряжение 450 кВ
    Номинальный ток 27,8 А
    Номинальная мощность 12500 квар
    Уровень изоляции 495 кВ/1 мин
    Уровень изоляции относительно земли 20 кВ/5 мин
    Диапазон рабочей частоты (20) 30-300 Гц
    Температура перегрева масла ≤45°C (после 1 часа работы при ном. мощности)
    Номинальная индуктивность 86,1 Гн±2％
    Нелинейность индуктивности ≤1％
    Режим работы 1 час работа, 1 час остановка, 8 циклов в день
    Технические характеристики источника питания регулируемой частоты ПЧ-250/0.38/0-0.35
    Конструкция Принудительное воздушное охлаждение, с выключателем и разъединителем
    Номинальная мощность Sном 250 кВт (20～300 Гц)
    Номинальное входное напряжение 0,38 В±20％ (однофазное)
    Номинальная выходная мощность 250 кВт
    Номинальное выходное напряжение Однофазное 0-350 В (регулируемое)
    Номинальный выходной ток 714 A
    Нестабильность выходного напряжения ≤1％
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Шаг регулирования частоты 0,1 Гц
    Нестабильность частоты 0,01 Гц
    Диапазон регулирования частоты 20-300 Гц
    Уровень шума <65 дБ
    Режим работы 1 час работа, 1 час остановка, 8 циклов в день
    Технические характеристики трансформатора-возбудителя ТВ-250/0.35/9
    Конструкция В металлическом баке, маслонаполненный, с естественным охлаждением
    Номинальная мощность Низковольтная обмотка 250 кВA
    Высоковольтная обмотка 250 кВA
    Номинальное напряжение Низковольтная обмотка 0,35 кВ
    Высоковольтная обмотка 9 кВ
    Диапазон рабочих частот (20) 30～300 Гц
    Напряжение короткого замыкания 7%
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Уровень шума ≤60 дБ (А)
    Схема и группа соединения обмоток I-0
    Испытательное напряжение При Uном 1.1 в течение 1 мин
    Количество фаз Однофазный
    Режим работы 1 час работа, 1 час остановка, 8 циклов в день, температура перегрева обмоток трансформатора не более 65°C
    Технические характеристики высоковольтного фильтра помех (также емкостный делитель напряжения) ФПВ-450
    Номинальное напряжение 450 кВ
    Номинальная частота (20) 30 Гц-300 Гц
    Номинальная емкость 0,5 нФ + 0,5 нФ
    Погрешность измерений ≤±1%
    Коэффициент диэлектрических потерь ≤ 0,4%
    Полоса подавления помех 10 кГц-300 кГц ≥ 10 дБ
    Режим работы 1 час работа, 1 час остановка. 3 цикла в день
    Элементы фильтра ФПВ-450
    Высоковольтный конденсатор КВ-500/450
    Количество 2 штуки
    Номинальное напряжение 450 кВ
    Номинальная емкость 0,5 нФ
    Номинальная частота (20) 30 Гц-300 Гц
    Фоновый частичный разряд ≤ 2 пКл при Uном= 600 кВ
    Технические характеристики силового фильтра помех ФПН-250/0.35
    Номинальное напряжение 0,35 кВ
    Номинальный ток 228,5 А
    Полоса подавления помех 10 кГц ～300 кГц ≥ 60 дБ
    Режим работы 1 час работа, 1 час остановка. 3 цикла в день
    Характеристики цифровой аналитической измерительной системы вольтметра постоянного/переменного тока ЦИАС-3005
    Измерение напряжения переменного тока
    Режимы измерений Пик, полупик, действующее значение
    Диапазон входного напряжения 0 ... 700 В действующего значения
    Диапазон частот 16 ... 1000 Гц
    Точность ± 0,2%, ± 3 младших разряда
    Измерение напряжения постоянного тока
    Режимы измерений Cреднее значение, значение пульсаций
    Диапазон входного напряжения 0 ... 1000 В
    Точность ± 0,2%, ± 3 младших разряда
    Источник питания
    Напряжение в сети 220 В ± 15% переменного тока
    Частота 50 Гц
    Потребляемая мощность 10 Вт
    Условия эксплуатации
    Рабочая температура 10 ... 40 °C
    Относительная влажность 35 ... 80%
    Вес и размеры
    Вес 5 кг
    Размеры 360 х 280 х 150 мм

  • Комплект поставки РИСпч-12500-450 кВ/27А

    № Наименование Количество
    1 Высоковольтный реактор РВ-12500/450 1
    2 Источник питания регулируемой частоты ПЧ-250 1
    3 Трансформатор-возбудитель ТВ-250/0.35/9 1
    4 Высоковольтный фильтр помех (также емкостной делитель напряжения) ФПВ-450 1
    5 Силовой фильтр помех ФПН-250/0,35 1
    6 Автоматическая система управления и измерения АСУ-2000 1
    7 Цифровая измерительная аналитическая система переменного/постоянного тока ЦИАС-3005 1
    8 Высоковольтный кабель (10м) 1
    9 Кабель управления 1
    10 Измерительный и силовой кабель 1
