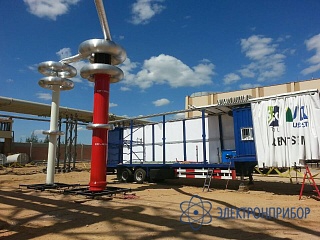

РИСпч-3200/2×400кВ — высоковольтная резонансная установка испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой

Код товара: 72238
  • Является модификацией РИСпч

    • Гарантия

      12 месяцев

    Назначение высоковольтной резонансной установки испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой РИСпч-3200/2×400кВ:

    Резонансная испытательная система РИСч-3200/2х400кВ с регулируемой частотой создает испытательное напряжение переменного тока для испытания электрической прочности изоляции КРУЭ относительно земли и другого электрооборудования с большой электрической емкостью. Все технические характеристики соответствуют ГОСТ 55194, ГОСТ 55195, ГОСТ 1516, ГОСТ Р 54828-2011, СТО ФСК 56947007-29.240.35.184-2014.

    Высоковольтный реактор испытательной установки и электрическая емкость КРУЭ образуют колебательный контур. Когда частота испытательной системы настраивается на частоту этого колебательного контура, система входит в резонанс. Это позволяет получить высокое испытательное напряжение с большим током при минимуме потребления мощности.

    Система управления испытательной установки в автоматическом режиме устанавливает резонансную частоту в диапазоне 20 Гц-300 Гц и высоковольтные испытания проводятся на заданной резонансной частоте.

    В резонансной установке используется источник питания переменной частоты с синусоидальной формой напряжения. Резонансные испытательные системы предназначены для высоковольтных испытаний электрической прочности изоляции приложенным напряжением переменной частоты и измерения уровня частичных разрядов ЧР.

    Область применения:

    • Испытания КРУЭ на месте установки в «полевых условиях»;
    • Испытания электрической прочности изоляции приложенным напряжением;
    • Измерение уровня частичных разрядов ЧР;
    • Измерение электрической емкости объектов (С) и коэффициента диэлектрических потерь (tgδ).

  • Технические характеристики высоковольтной резонансной установки испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой РИСпч-3200/2×400кВ:

    Параметр Значение
    Условия эксплуатации оборудования испытательной системы и объекта испытаний
    Высота над уровнем моря ≤ 1000 метров
    Температурный диапазон для высоковольтных компонентов –10 °С ÷ +45°С
    Относительная влажность воздуха в основном зале < 95% (при 20°С, без конденсации)
    Максимальные суточные колебания температуры < 20°С
    Температура хранения и транспортировки –10 °С ÷ +50°С
    Допустимая перегрузка при транспортировке 2 G
    Фоновый частичный разряд ≤5 пКл
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
    Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%.
    Технические характеристики испытательной системы РИСпч-3200/2*400
    Номинальное входное напряжение 320 В (трехфазное)
    Номинальная входная частота 50 Гц
    Номинальная мощность реактора 3200 кВА
    Количество фаз Однофазная
    Номинальное выходное напряжение 800 кВ (действующее значение)
    Выходная частота 20-300 Гц
    Шаг регулирования частоты 0,01 Гц
    Нестабильность частоты ≤0,01%
    Мощность источника питания 80 кВт
    Температура перегрева ≤100°C (после 1 часа работы при номинальной мощности)
    Уровень шума ≤75 дБ
    Форма выходного напряжения Синусоидальная
    Коэффициент нелинейных искажений <1%
    Минимальная емкость нагрузки (емкостный делитель напряжения) 0 нФ (при последовательном соединении, частоте 30 Гц) 800 кВ
    Максимальная емкость нагрузки (емкостный делитель напряжения) 25,5 нФ (при последовательном соединении, частоте 30 Гц) 800 кВ
    Минимальная емкость нагрузки (емкостный делитель напряжения) 0 нФ (при параллельном соединении, частоте 30 Гц) 400 кВ
    Максимальная емкость нагрузки (емкостный делитель напряжения) 105,1 нФ (при параллельном соединении, частоте 30 Гц) 400 кВ
    Испытательное напряжение При Uном 1.1 в течение 1 мин
    Добротность системы >40
    Уровень частичных разрядов <5 пКл
    Режим работы 1 час работа, 1 час остановка, 3 цикла в день
    Технические характеристики источника питания регулируемой частоты ПЧ-80/0.38/0-0.35
    Конструкция Принудительное воздушное охлаждение, с выключателем и разъединителем
    Номинальная мощность Sном 80 кВт （20～300 Гц)
    Номинальное входное напряжение 380 В±20％ (трехфазное)
    Номинальная выходная мощность 80 кВт
    Номинальное выходное напряжение Однофазное 0-350 В (регулируемое)
    Номинальный выходной ток 228,7 A
    Нестабильность выходного напряжения ≤1％
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Шаг регулирования частоты 0,01 Гц
    Нестабильность частоты 0,02 Гц
    Диапазон регулирования частоты 20-300 Гц
    Уровень шума <65 дБ
    Уровень частичных разрядов <5 пКл
    Режим работы 1 час работа, 1 час остановка, 3 цикла в день
    Технические характеристики трансформатора-возбудителя ТВ-80/0.35/10(20)
    Конструкция В стальном баке, маслонаполненный, с естественным охлаждением
    Номинальная мощность Низковольтная обмотка 80 кВA
    Высоковольтная обмотка 80 кВA
    Номинальное напряжение Низковольтная обмотка 0,35 кВ
    Высоковольтная обмотка 10 кВ (20 кВ)
    Диапазон рабочих частот 20～300 Гц
    Напряжение короткого замыкания 7%
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Уровень шума ≤60 дБ (А)
    Схема и группа соединения обмоток I-0
    Испытательное напряжение При Uном 1.1 в течение 1 мин
    Количество фаз Однофазный
    Уровень частичных разрядов <5 пКл
    Режим работы 1 час работа, 1 час остановка, 3 цикла в день, температура перегрева обмоток трансформатора не более 65°C
    Технические характеристики высоковольтного фильтра помех (также емкостный делитель напряжения) ФПВ-800
    Номинальное напряжение 800 кВ
    Номинальная частота 20 Гц-300 Гц
    Номинальная емкость 1 нФ
    Погрешность измерений ≤±1%
    Коэффициент диэлектрических потерь ≤ 0,2%
    Полоса подавления помех 10 кГц-300 кГц ≥ 10 дБ
    Режим работы 1 час работа, 1 час остановка. 3 цикла в день
    Составные части высоковольтного фильтра помех ФПВ-800
    Высоковольтный конденсатор КВ-1000/2*400
    Номинальное напряжение 800 кВ
    Номинальная емкость 1 нФ
    Номинальная частота 20 Гц-300 Гц
    Уровень частичных разрядов ≤ 5 пКл при Uном= 600 кВ
    Коэффициент диэлектрических потерь (tgδ) ≤ 0,2%
    Индуктивность изолированная ИИ-300/8
    Уровень частичных разрядов ≤ 2 пКл при Uном= 800 кВ
    Номинальная индуктивность >300 мГн
    Номинальный ток 8 А
    Технические характеристики силового фильтра помех ФПН-80/0.35
    Номинальное напряжение 0,35 кВ
    Номинальный ток 228,5 А
    Полоса подавления помех 10 кГц ～300 кГц ≥ 60 дБ
    Режим работы 1 час работа, 1 час остановка. 3 цикла в день
    Характеристики цифровой аналитической измерительной системы постоянного/переменного тока ЦИАС-3005
    Измерение напряжения переменного тока
    Режимы измерений Пик, полупик, действующее значение
    Диапазон входного напряжения 0 ... 700 В действующего значения
    Диапазон частот 16 ... 1000 Гц
    Точность ± 0,2%, ± 3 младших разряда
    Измерение напряжения постоянного тока
    Режимы измерений Cреднее значение, значение пульсаций
    Диапазон входного напряжения 0 ... 1000 В
    Точность ± 0,2%, ± 3 младших разряда
    Источник питания
    Напряжение в сети 220 В ± 15% переменного тока
    Частота 50 Гц
    Потребляемая мощность 10 Вт
    Условия эксплуатации
    Рабочая температура 10 ... 40 ° C
    Относительная влажность 35 ... 80%
    Вес и размеры
    Вес 5 кг
    Размеры 360 х 280 х 150 мм

  • Комплект поставки РИСпч-3200/2×400кВ

    № Наименование Количество
    1 Высоковольтный реактор РВ-3200/2*400 1
    2 Источник питания регулируемой частоты ПЧ-80/0.38/0-0.35 1
    3 Трансформатор-возбудитель ТВ-80/0.35/10(20) 1
    4 Высоковольтный фильтр помех (также емкостной делитель напряжения) ФПВ-800 1
    5 Силовой фильтр помех ФПН-80/0.35 1
    6 Автоматическая система управления и измерения АСУ-2000 1
    7 Цифровая измерительная аналитическая система переменного/постоянного тока ЦИАС-3005 1
    8 Высоковольтный кабель (10м) 1
    9 Кабель управления 1
    10 Измерительный и силовой кабель 1
    11 Контейнер 1
    12 Полуприцеп 1
