РИСпч 17600 220 кВ 80А, РИСпч17600220кВ80А
РИСпч-17600-220 кВ/80А — высоковольтная резонансная установка испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой
Код товара: 72244-
Является модификацией РИСпч
-
Гарантия
1 год
Назначение высоковольтной резонансной установки испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой РИСпч-17600-220 кВ/80А:
Резонансная испытательная система с подстраиваемой частотой предназначена для испытания электрической прочности изоляции кабеля из сшитого полиэтилена класса напряжения до 220 кВ и другого электрооборудования с большой электрической емкостью. Все технические характеристики соответствуют ГОСТ 55194, ГОСТ 55195, ГОСТ 1516, ФСК ЕЭС СТО-56947007-29.060.20.170-2014, МЭК 60060-1 и МЭК 60060-3.

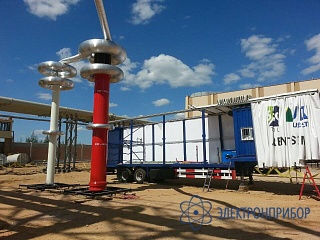

Резонансная испытательная система РИСпч предназначена для испытания высоковольтных кабелей с большой емкостью испытательным напряжением до 300 кВ током 100 А. При испытаниях кабелей высокого напряжения системы могут соединяться последовательно, при испытаниях кабелей длинной до 100 км – могут соединяться параллельно. Испытательная система может использоваться для испытаний сверхдлинных подводных кабелей, которые предназначены для подключения морских ветроэлектростанций, расположенных в открытом море. Испытательная система имеет блочную модульную конструкцию, что позволяет проводить испытания в местах с ограниченным доступом. Испытательная система готова к включению в течение часа без использования кранов и прочего дополнительного оборудования.
Элементы высоковольтной испытательной системы и электрическая емкость кабеля из сшитого полиэтилена образуют колебательный контур собственной частоты. Когда частота испытательной системы настраивается на частоту этого колебательного контура, система входит в резонанс. Это позволяет получить высокое испытательное напряжение с большим током при минимуме потребления мощности.
Система управления РИСпч в автоматическом режиме настраивается на резонансную частоту в диапазоне 20 Гц-300 Гц и высоковольтные испытания проводятся на заданной частоте. В резонансной установке используется источник питания переменной частоты с синусоидальной формой напряжения. Резонансные испытательные системы предназначены для испытания изоляции приложенным напряжением и измерения уровня частичных разрядов.
Область применения:
- Испытания электрической прочности изоляции силовых и подводных кабелей класса напряжения до 200кВ в "полевых условиях";
- Испытания электрической изоляции приложенным напряжением электрооборудования с большой емкостью;
- Измерение уровня частичных разрядов ЧР;
- Измерение электрической емкости объектов (С) и коэффициента диэлектрических потерь (tgδ).
-
-
Технические характеристики высоковольтной резонансной установки испытания изоляции приложенным напряжением 20-300 Гц с подстраиваемой частотой РИСпч-17600-220 кВ/80А:
Параметр Значение Условия эксплуатации оборудования испытательной системы Высота над уровнем моря ≤ 1000 метров Температурный диапазон для высоковольтных компонентов –5 °С ÷ +45°С Эксплуатация оборудования Внутри/снаружи Сейсмостойкость ≤7,5 Сопротивление цепи заземления ≤0,5 Ом Коэффициент нелинейных искажений ≤3% Фоновый частичный разряд ≤10 пКл Технические характеристики резонансной испытательной системы РИСпч-220 кВ/80 А Номинальное входное напряжение 380 В (междуфазное) Номинальный входной ток 607,7 А Номинальная входная мощность 400 кВА Количество фаз на входе 3 Номинальная входная частота 50 Гц Номинальный выходной ток 80 А Номинальное выходное напряжение 220 кВ (среднеквадратичное) Номинальная выходная мощность 17600 кВА Количество фаз на выходе 1 Номинальная выходная частота 20-300 Гц Шаг регулирования частоты 0,05 Гц Мощность источника питания 300 кВт Уровень шума ≤75 дБ Форма выходного напряжения Синусоидальная Коэффициент нелинейных искажений <1% Испытательное напряжение При Uном 1.1 в течение 1 мин Добротность системы >60 Уровень частичных разрядов <10 пКл Режим работы 1 час работа, 1 час остановка, 3 цикла в день Технические характеристики высоковольтного реактора бакового типа РВСМ-17600/220 Номинальное напряжение 220 кВ Номинальный ток 80 А Номинальная мощность 17600 кВАр Количество фаз 1 Уровень изоляции 242 кВ в течение 1 мин Высоковольтный ввод относительно земли 20 кВ в течение 5 мин Диапазон регулируемой частоты 20-300 Гц Способ охлаждения Естественное воздушное охлаждение Температура нагрева ≤55°C (после 1 часа работы при номинальной мощности) Номинальная индуктивность 21,93 Гн±2% Нелинейность индуктивности ≤2% Уровень частичных разрядов ≤10 пКл Режим работы 1 час работа, 1 час остановка, 3 цикла в день Технические характеристики источника питания регулируемой частоты ПЧ-300/0.38/0-0.35 Номинальное входное напряжение 380 В±20% (междуфазное) Номинальный входной ток 607,7 А Номинальная входная мощность 400 кВА Номинальная входная частота 50 Гц Количество фаз на входе 3 Номинальное выходное напряжение 0-350 В Номинальный выходной ток 857,1 А Номинальная выходная частота 20-300 Гц Шаг регулирования частоты 0,01 Гц Стабильность частоты 0,02 Гц Уровень шума <65 дБ Уровень частичных разрядов <10 пКл Режим работы 1 час работа, 1 час остановка, 3 цикла в день Номинальная выходная мощность Sном 300 кВт Нестабильность выходного напряжения ≤1% Способ охлаждения Принудительное воздушное охлаждение Технические характеристики трансформатора-возбудителя ТВ-300/0,35/2(4)(6) Номинальное входное напряжение 350 В Номинальный входной ток 857,1 А Номинальная входная мощность 300 кВA Номинальная входная частота 20-300 Гц Номинальное выходное напряжение 2 кВ/4 кВ/6 кВ Номинальный выходной ток 150 А/75 А/50 А Номинальная выходная мощность 300 кВA Номинальная выходная частота 20-300 Гц Напряжение короткого замыкания ˂7% Способ охлаждения Естественное воздушное охлаждение Уровень шума ≤65 дБ Схема и группа соединения обмоток I-0 Испытательное напряжение При Uном 1.2 в течение 1 мин Количество фаз Однофазный Уровень частичных разрядов <10 пКл Режим работы 1 час работа, 1 час остановка, 3 цикла в день, температура перегрева обмоток трансформатора не более 65°С Технические характеристики высоковольтного ФВ-220 Номинальное напряжение 220 кВ Номинальная частота 20 Гц-300 Гц Номинальная емкость 15 нФ + 15 нФ Коэффициент деления 1500:1 Погрешность измерений ≤±1% Полоса подавления помех 10 кГц-300 кГц ≥ 25 дБ Уровень частичных разрядов ≤10 пКл Технические характеристики конденсатора связи КС-15000/300 Номинальное напряжение 220 кВ Испытательное напряжение (1 мин) 242 кВ Номинальная емкость 15 нФ Отклонение емкости ±3% Погрешность измерения емкости ±0,05% Коэффициент диэлектрических потерь C12 (tgδ) ≤ 2% х 10-4 Уровень частичных разрядов ≤ 10 пКл Номинальная частота 20 Гц-300 Гц Температурный коэффициент ≤5 х 10-4 / °С Коэффициент напряжения ≤5 х 10-4 Сдвиг частоты ≤1 х 10-4 Режим работы 1 час работа, 1 час остановка, 3 цикла в день Технические характеристики емкостного делителя напряжения/конденсатора связи ДНУ-15000/220 Высоковольтный делитель Номинальное напряжение 220 кВ Испытательное напряжение (1 минута) 242 кВ Номинальная емкость (высоковольтное плечо) 15 нФ Номинальная емкость (низковольтное плечо) 22,5 мкФ Коэффициент деления 1500:1 Точность коэффициента деления 0,2% Уровень частичных разрядов ≤10 пКл Номинальная частота 20-300 Гц Режим работы 1 час работа, 1 час остановка, 3 цикла в день Высоковольтное плечо Номинальное напряжение 220 кВ Испытательное напряжение (1 минута) 242 кВ Номинальная емкость 15 нФ Отклонение емкости ±3% Погрешность измерения емкости С1 ±0,05% Коэффициент диэлектрических потерь С13 (tgδ) ≤2 х 10-4 Уровень частичных разрядов ≤10 пКл Номинальная частота 20-300 Гц Температурный коэффициент ≤5 х 10-4/°С Коэффициент напряжения ≤5 х 10-4 Сдвиг частоты ≤1 х 10-4 Сопротивление изоляции С относительно земли >1 ГОм (5 кВ постоянного тока) Режим работы 1 час работа, 1 час остановка, 3 цикла в день Низковольтное плечо Номинальное напряжение 0,5 кВ Испытательное напряжение (1 минута) 0,75 кВ Номинальная емкость 22,5 мкФ Отклонение емкости ±3% Погрешность измерения емкости С2 ±0,1% Коэффициент диэлектрических потерь С13 (tgδ) ≤2 х 10-4 Уровень частичных разрядов ≤10 пКл Номинальная частота 20-300 Гц Соединитель LEMO 75 Режим работы 1 час работа, 1 час остановка, 3 цикла в день Технические характеристики индуктивности изолированной ИИ-20/80 Количество 2 Конструктивное исполнение Сухого типа, без сердечника Номинальный ток 80 А Номинальная индуктивность 20 мГн Уровень частичных разрядов ≤10 пКл Номинальная частота 20-300 Гц Режим работы 1 час работа, 1 час остановка, 3 цикла в день Технические характеристики силового фильтра помех (выход электронного источника питания) ФПН-300/0.35-2 Номинальное напряжение 0,35 кВ Номинальный ток 857,1 А Номинальная частота 20-300 Гц Количество фаз Двухфазный Полоса подавления помех 10 кГц ~300 кГц ≥ 60 дБ Режим работы 1 час работа, 1 час остановка. 3 цикла в день Характеристики цифровой аналитической измерительной системы вольтметра постоянного/переменного тока ЦИАС-3005 Измерение напряжения переменного тока Режимы измерений Пик, полупик, действующее значение Диапазон входного напряжения 0 ... 700 В действующего значения Диапазон частот 16 ... 1000 Гц Точность ± 0,2%, ± 3 младших разряда Измерение напряжения постоянного тока Режимы измерений Cреднее значение, значение пульсаций Диапазон входного напряжения 0 ... 1000 В Точность ± 0,2%, ± 3 младших разряда Источник питания Напряжение в сети 220 В ± 15% переменного тока Частота 50 Гц Потребляемая мощность 10 Вт Условия эксплуатации Рабочая температура 10 ... 40 °C Относительная влажность 35 ... 80% Характеристи 40-футового полуприцепа Высота платформы 500 мм Количество осей 3 х 18 т Количество воздушных подушек 6 Колеса 9.0-22.5 (12 штук) Шины 12R22.5 (12 штук) Характеристики 10-футового контейнера пульта управления КПУ-10 Внешние размеры 2,991 х 2,438 х 2,591 мм Входная дверь 900 х 2,000 мм Вес брутто 1,8 т -
Комплект поставки РИСпч-17600-220 кВ/80А
№ Наименование Количество 1 Высоковольтный реактор баковой конструкции РВСМ-17600/220 1 2 Электронный источник питания с регулируемым напряжением/частотой ПЧ-300/0.38/0-0.35 1 3 Трансформатор-возбудитель сухого типа ТВ-300/0.35/3(4)(6) 1 4 Высоковольтный фильтр ФВ-220 Конденсатор связи КС-15000/220 1 Емкостный делитель напряжения ДНУ-15000/220 1 Индуктивность изолированная ИИ-20/80 1 5 Силовой фильтр помех (выход электронного источника питания) ФПН-300/0.35-2 1 6 Автоматическая система управления и измерения АСУ-2000 1 7 Цифровая измерительная аналитическая система переменного/постоянного тока ЦИАС-3005 1 8 40-футовый полуприцеп 1 9 Контейнер пульта управления КПУ-10 1 10 Некоронирующий высоковольтный кабель 400 мм (25 м) 1 11 Силовой кабель 35 мм2 (150 м) 1 12 Измерительный кабель с двойным экраном (30 м) 1 13 Кабель управления с экраном (20м) 1 14 Заземляющий кабель (50 м) 1 15 Заземлитель ручной (2 м) 1 -
