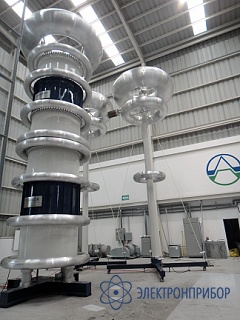

РИСи-3600/2х300 — высоковольтная резонансная установка испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью 600кВ 6А

Код товара: 72183
  • Является модификацией РИСи

    • Гарантия

      12 месяцев

    Назначение высоковольтной резонансной установки испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью РИСи:

    Основой резонансной испытательной системы является высоковольтный реактор с переменной регулируемой индуктивностью и трансформатор-возбудитель малой мощности. Высоковольтный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. Для общепромышленного электротехнического оборудования это 50 Гц. Преимущества резонансной испытательной системы является возможность проводить испытания приложенным напряжением рабочей частоты 50 Гц с малыми затратами энергии.

    Резонансная испытательная система разработана для проведения высоковольтных испытаний объектов с большой емкостью, таких как силовые кабели, генераторы, изоляторы, конденсаторы, измерительные трансформаторы напряжения, комплектные токопроводы, КРУЭ в полевых условиях. В резонансной испытательной системе используется последовательное и параллельное соединения реакторов, что позволяет расширить область применения согласно ГОСТ 1516, ГОСТ Р 55295.

  • Технические характеристики высоковольтной резонансной установка испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью 600кВ 6А РИСи-3600/2х300:

    Параметр Значение
    Условия эксплуатации
    Высота над уровнем моря ≤ 1000 метров
    Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С
    Относительная влажность воздуха в основном зале < 95% (при 20°С, без конденсации)
    Максимальные суточные колебания температуры < 20°С
    Температура хранения и транспортировки –10 °С ÷ +50°С
    Эксплуатация оборудования В помещении
    Фоновый частичный разряд ≤2 пКл
    Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
    Технические характеристики РИСи-3600/2*300
    Номинальное входное напряжение 0,4 кВ ±10%
    Номинальное выходное напряжение 600 кВ
    Номинальная частота 50 Гц
    Количество фаз Однофазная система
    Номинальная входная мощность 90 кВА
    Номинальная выходная мощность 3600 кВА
    Номинальный выходной ток 6 А
    Емкость нагрузки при последовательном соединении реакторов 0-29,5 нФ (с учетом основной нагрузки емкости)
    Емкость нагрузки при параллельном соединении реакторов 2,7-125,1 нФ (с учетом основной нагрузки емкости)
    Емкость нагрузки при использовании одного реактора 0,7-61,3 нФ (с учетом основной нагрузки емкости)
    Фоновые частичные разряды при Uном=600кВ ≤2 пКл
    Коэффициент нелинейных искажений < 3%
    Диапазон регулирования индуктивности ˃1:20
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Уровень шума ˂70 дБ (на расстоянии 4 м)
    Испытательное напряжение 1.1 Uном. в течение 1 мин
    Эксплуатация оборудования В помещении
    Режим работы: При 100% Uном, Iном1 час работы, 1 час остановки. 8 циклов в день. При 100% Uном, 67% Iном непрерывная работа в течение 1 года
    Технические характеристики высоковольтного реактора с регулируемой индуктивностью РРВ-1800/300 двухкаскадное соединение реакторов последовательно
    Конструкция Цилиндрической формы, маслонаполненный, естественное охлаждение, с регулируемой индуктивностью
    Номинальное напряжение 300 кВ
    Номинальный ток 6 А
    Номинальная мощность 1800 кВА
    Номинальная частота 50 Гц
    Добротность системы ˃40
    Количество фаз Однофазный
    Диапазон регулирования индуктивности ˃1:20
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Испытательное напряжение 1.1 Uн в течение 1 мин
    Коэффициент нелинейных искажений <1%
    Уровень шума <70 дБ (на расстоянии 4 м)
    Фоновые частичные разряды при Uном.=300кВ ≤30 пКл
    Режим работы При 100% Uном, Iном1 час работы, 1 час остановки. 8 циклов в день. При 100% Uном, 67% Iном непрерывная работа в течение 1 года
    Технические характеристики высоковольтного фильтра помех (также емкостного делителя напряжения) ФПВ-600
    Номинальное напряжение 600 кВ
    Номинальная частота 50 Гц
    Номинальная емкость 0,75 нФ + 0,75 нФ (может применяться как основная нагрузка)
    Погрешность измерения ≤±1%
    Коэффициент диэлектрических потерь (tgδ) < 0,4%
    Полоса подавления помех 10 кГц-300 кГц ≥ 30 дБ
    Уровень частичных разрядов ≤ 2 пКл
    Режим работы При 100% Uном, Iном 1 час работы, 1 час остановки. 8 циклов в день. При 100% Uном, 67% Iном непрерывная работа в течение 1 года
    Принцип работы: При проведении испытаний необходим низкий уровень частичных разрядов. Для этого между высоковольтным реактором и испытуемым объектом устанавливается высоковольтный фильтр подавления помех. Высоковольтный фильтр состоит из L-C-L-C цепочки, где L изолированная индуктивность с конденсатором С, которые образуют π-фильтр. Нижняя часть первого конденсатора является измерительным конденсатором, который является частью делителя напряжения и служит для измерения выходного напряжения в резонансной цепи. Второй конденсатор представляет собой конденсатор связи и имеет вывод для измерения уровня частичных разрядов. Два высоковольтных конденсатора являются основной нагрузкой общей испытательной цепи, что позволяет проводить испытания объекта с малой емкостью.
    Технические характеристики cоставных частей высоковольтного фильтра помех ФПВ-600
    Высоковольтный конденсатор КВ-750/600
    Количество 2 штуки
    Номинальное напряжение 600 кВ
    Номинальная емкость 0,75 нФ
    Номинальная частота 50 Гц
    Фоновый частичный разряд при Uном=600 кВ ≤2 пКл
    Высоковольтный конденсатор связи является основной нагрузкой; общая емкость двух конденсаторов позволяет всей испытательной системе работать без перегрузок, при этом основная нагрузка конденсатора должна быть равной или больше, чем минимальная нагрузка высоковольтного реактора.
    Индуктивность изолированная ИИ-500/4
    Количество 2 штуки
    Номинальный ток 6 А
    Номинальная индуктивность ˃500 мГн
    Режим работы Непрерывный
    Частичный разряд При Uн=600 кВ ≤2 пКл
    Технические характеристики трансформатора-возбудителя ТВ-90/2*0,4/2*7,5
    Номинальная частота 50 Гц
    Номинальное входное напряжение 2*0,4 кВ
    Номинальное выходное напряжение 2*7,5 кВ
    Номинальная мощность 90 кВА
    Напряжение короткого замыкания ˂7,5%
    Схема и группа соединения обмоток I-0
    Испытательное напряжение 1.1 Uном в течение 1 мин
    Количество фаз Однофазный
    Режим работы При 100% Uном, Iном 1 час работы, 1 час остановки. 8 циклов в день. Температура перегрева обмоток не должна превышать 65°C. При 100% Uном, 67% Iном непрерывная работа в течение 1 года
    Применяется заземляющее автоматическое устройство для защиты трансформатора.
    Технические характеристики регулятора напряжения РН-90/0.4/0～0.42
    Конструкция Колонковый, сухой, с естественным охлаждением
    Номинальное входное напряжение 0,4 кВ
    Номинальное выходное напряжение 0-0.42 кВ (плавное регулирование)
    Номинальная частота 50 Гц
    Номинальная мощность 90 кВA
    Степень защиты IP 20
    Напряжение короткого замыкания ˂10%
    Схема и группа соединения обмоток I-0
    Метод регулировки напряжения Сервоприводом
    Количество фаз Однофазный
    Режим работы При 100% Uном, Iном 1 час работы, 1 час остановки. 8 циклов в день. Температура перегрева обмоток не должна превышать 65°C. При 100% Uном, 67% Iном непрерывная работа в течение 1 года
    Скорость регулирования напряжения задается сервоприводом постоянного тока (400 В / 230 В, однофазный), диапазон времени установок параметров от 60 секунд до 300 секунд.
    Технические характеристики низковольтного фильтра ФПН-90/0.4
    Номинальное напряжение 0,4 кВ
    Номинальный ток 225 А
    Полоса подавления помех 10 кГц~300 кГц ≥ 60 дБ
    Режим работы Непрерывная работа в течение 1 года
    Технические характеристики низковольтного распределительного шкафа ШРН-12-0.4
    Номинальная частота 50 Гц
    Номинальное напряжение 0,4 кВ
    Номинальный ток 300 А
    Степень защиты IP 20
    Распределительный шкаф оборудован устройством повторного включения. Он представляет собой стандартный распределительный шкаф, соответствующий требованиям ГОСТ. Каркас и панели изготовлены из оцинкованной стали. В шкафу установлены вакуумный контактор, высоковольтные предохранители, трансформаторы напряжения, трансформаторы тока, выключатель с защитой от перегрузок и токов короткого замыкания, ограничитель перенапряжения производства ABB. Вакуумный контактор производства Siemens.
    Технические характеристики изолирующего трансформатора ТИ-90/0.4/0.4
    Номинальное входное напряжение 0.4±10% кВ
    Номинальное выходное напряжение 0,4 кВ
    Номинальная мощность 90 кВA
    Полоса подавления помех 10 кГц-300 кГц ≥ 10 дБ
    Режим работы Непрерывная работа в течение 1 года
    Технические характеристики автоматической цифровой системы управления и измерения АСУ-2000
    Компьютер Промышленный, 23'' LCD, процессор P4, 500 Гб, 512Мб
    Карта ввода/вывода 16 бит, 8 каналов, скорость обмена 100 кГц
    Принтер По выбору заказчика
    Пульт управления Полностью экранирован, бесперебойный источник питания
    Разделительный трансформатор 400 ВА, уровень изоляции ≥ 2 кВ
    Модель микроконтроллера Количество выходов: 51, полностью экранирован
    Аналоговый разделитель сигналов с развязкой 8 каналов, 250 кГц, 2400 В

  • Комплект поставки РИСи-3600/2х300

    № Наименование Количество
    1 Высоковольтный двухкаскадный реактор с регулируемой переменной индуктивностью РРВ-3600/2*300 1
    2 Высоковольтный фильтр помех (также емкостный делитель напряжения) ФПВ-600 1
    3 Трансформатор-возбудитель ТВ-90/2*0.4/2*7.5 1
    4 Регулятор напряжения РН-90/0.4/0～0.42 1
    5 Низковольтный фильтр ФПН-90/0.4 1
    6 Распределительный шкаф ШРН-12-0.4 1
    7 Изолирующий трансформатор ТИ-60/0.4/0.4 1
    8 Цифровая автоматическая система управления и измерения АСУ-2000 1
    9 Высоковольтный кабель длинной 10 м 1
    10 Кабель управления 1
    11 Измерительный кабель 1
    12 Силовой кабель 1
