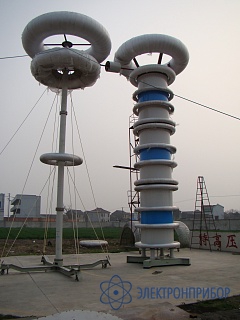

РИСи-1600/400 — высоковольтная резонансная установка испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью 400кВ 4А

Код товара: 72193
  • Является модификацией РИСи

    • Гарантия

      12 месяцев

    Назначение высоковольтной резонансной установки испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью РИСи:

    Основой резонансной испытательной системы является высоковольтный реактор с переменной регулируемой индуктивностью и трансформатор-возбудитель малой мощности. Высоковольтный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. Для общепромышленного электротехнического оборудования это 50 Гц. Преимущества резонансной испытательной системы является возможность проводить испытания приложенным напряжением рабочей частоты 50 Гц с малыми затратами энергии.

    Резонансная испытательная система разработана для проведения высоковольтных испытаний объектов с большой емкостью, таких как силовые кабели, генераторы, изоляторы, конденсаторы, измерительные трансформаторы напряжения, комплектные токопроводы, КРУЭ в полевых условиях. В резонансной испытательной системе используется последовательное и параллельное соединения реакторов, что позволяет расширить область применения согласно ГОСТ 1516, ГОСТ Р 55295.

  • Технические характеристики высоковольтной резонансной установка испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью 400кВ 4А РИСи-1600/400:

    Параметр Значение
    Условия эксплуатации
    Высота над уровнем моря ≤ 1000 метров
    Рабочая температура высоковольтных компонентов +5 °С ÷ +45°С
    Относительная влажность воздуха в основном зале < 90% (при 20°С, без конденсации)
    Максимальные суточные колебания температуры < 30°С
    Температура хранения и транспортировки –10 °С ÷ +50°С
    Фоновый частичный разряд ≤2 пКл
    Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
    Технические характеристики РИСи-1600/400
    Номинальное входное напряжение 400 В (режим «фаза-фаза»)
    Номинальное выходное напряжение 400 кВ
    Номинальная частота 50 Гц
    Количество фаз Однофазная система
    Номинальная входная мощность 60 кВА
    Номинальная выходная мощность 1600 кВА
    Режим работы При 100% Uном, Iном.1 час работы, 1 час остановки. 8 циклов в день. При 100% Uном, 67% Iном непрерывная работа в течение 1 года
    Фоновые частичные разряды при Uном=400кВ ≤2 пКл
    Коэффициент нелинейных искажений ≤ 3%
    Добротность системы ˃40
    Диапазон регулирования индуктивности ˃1:20
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Уровень шума ˂75 дБ (на расстоянии 4 м)
    Испытательное напряжение 1.1 Uном в течение 1 мин
    Эксплуатация оборудования Внутри помещения
    Технические характеристики высоковольтного реактора с переменной регулируемой индуктивностью РРВ-1600/400
    Конструкция Цилиндрического типа, корпус из композитных материалов, маслонаполненный, естественное охлаждение, с регулируемой индуктивностью
    Номинальное напряжение 400 кВ
    Номинальный ток 4 А
    Номинальная частота 50 Гц
    Количество фаз Однофазный
    Номинальная выходная мощность 1600 кВА
    Диапазон регулирования индуктивности ˃1:20
    Режим работы При 100% Uном, Iном 1 час работы, 1 час остановки. 8 циклов в день. При 100% Uном, 67% Iном непрерывная работа в течение 1 года
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Испытательное напряжение 1.1 Uн в течение 1 мин
    Коэффициент нелинейных искажений ≤3%
    Уровень шума ≤75 дБ (на расстоянии 4 м)
    Технические характеристики высоковольтного фильтра помех (также емкостного делителя напряжения) ФПВ-400
    Номинальное напряжение 400 кВ
    Номинальная частота 50 Гц
    Номинальная емкость 1,5 нФ (может применяться как основная нагрузка)
    Погрешность измерения ≤±1%
    Коэффициент диэлектрических потерь (tgδ) ≤ 0.2%
    Полоса подавления помех 10 кГц-300 кГц ≥ 10 дБ
    Режим работы При 100% Uном, Iном 1 час работы, 1 час остановки. 8 циклов в день. При 100% Uном, 67% Iном непрерывная работа в течение 1 года
    Принцип работы: При проведении испытаний необходим низкий уровень частичных разрядов. Для этого между высоковольтным реактором и испытуемым объектом устанавливается высоковольтный фильтр подавления помех. Высоковольтный фильтр состоит из L-C-L-C цепочки, где L изолированная индуктивность с конденсатором С, которые образуют π-фильтр. Нижняя часть первого конденсатора является измерительным конденсатором, который является частью делителя напряжения и служит для измерения выходного напряжения в резонансной цепи. Второй конденсатор представляет собой конденсатор связи и имеет вывод для измерения уровня частичных разрядов. Два высоковольтных конденсатора являются основной нагрузкой общей испытательной цепи, что позволяет проводить испытания объекта с малой емкостью.
    Технические характеристики cоставных частей высоковольтного фильтра помех ФПВ-400
    Высоковольтный конденсатор КВ-1500/400
    Количество 2 штуки
    Номинальное напряжение 400 кВ
    Номинальная емкость 1,5 нФ (может применяться как основная нагрузка)
    Номинальная частота 50 Гц
    Фоновый частичный разряд при Uном.=1600 кВ ≤2 пКл
    Высоковольтный конденсатор связи является основной нагрузкой; емкость конденсатора позволяет всей испытательной системе работать без перегрузок, при этом основная нагрузка конденсатора должна быть равной или больше, чем минимальная нагрузка высоковольтного реактора.
    Индуктивность изолированная ИИ-200/4
    Количество 2 штуки
    Режим работы Непрерывный
    Фоновый частичный разряд При Uн=800 кВ ≤2 пКл
    Номинальная индуктивность ˃200 мГн
    Номинальный ток 4 А
    Технические характеристики трансформатора-возбудителя ТВ-60/0.6/2*10
    Конструкция Стальной бак, маслонаполненный, с естественным охлаждением
    Номинальная частота 50 Гц
    Номинальное входное напряжение 0,6 кВ
    Номинальное выходное напряжение 2*10 кВ
    Номинальный выходной ток 2 х 2 А
    Номинальная мощность 40 кВА
    Напряжение короткого замыкания ˂7.5%
    Схема и группа соединения обмоток I-0
    Испытательное напряжение 1.1 Uном в течение 1 мин
    Количество фаз Однофазный
    Режим работы При 100% Uном, Iном 1 час работы, 1 час остановки. 8 циклов в день. Температура перегрева обмоток не должна превышать 65°C. При 100% Uном, 67% Iном непрерывная работа в течение 1 года
    Технические характеристики регулятора напряжения РН-90/0.4/0～0.65
    Конструкция Маслонаполненный, естественное воздушное охлаждение
    Номинальное входное напряжение 0,4 кВ
    Номинальное выходное напряжение 0-0,65 кВ (плавное регулирование)
    Номинальная частота 50 Гц
    Номинальная мощность 40 кВA
    Степень защиты IP 20
    Напряжение короткого замыкания ˂7,5%
    Схема и группа соединения обмоток I-0
    Метод регулировки напряжения Сервоприводом
    Количество фаз Однофазный
    Режим работы Непрерывная работа в течение 1 года
    Скорость регулирования напряжения задается сервоприводом постоянного тока (400 В / 230 В, однофазный), диапазон времени установок параметров от 60 с до 300 с. Внутри регулятора напряжения установлен воздушный переключатель производства Siemens.
    Технические характеристики низковольтного фильтра ФПН-40/0.6
    Номинальное напряжение 0,6 кВ
    Номинальный ток 100 А
    Номинальная мощность 40 кВА
    Полоса подавления помех 10 кГц~300 кГц ≥ 10 дБ
    Режим работы Непрерывная работа в течение 1 года
    Технические характеристики автоматической цифровой системы управления и измерения АСУ-2000
    Компьютер Промышленный, 19'' LCD, процессор P4, 160 Гб, 512Мб
    Карта ввода/вывода 16 бит, 8 каналов, скорость обмена 100 кГц
    Принтер По выбору заказчика
    Пульт управления Полностью экранирован, бесперебойный источник питания
    Разделительный трансформатор 400 ВА, уровень изоляции ≥ 2 кВ
    Модель микроконтроллера Количество выходов: 51, полностью экранирован
    Аналоговый разделитель сигналов с развязкой 8 каналов, 250 кГц, 2400 В

  • Комплект поставки РИСи-1600/400

    № Наименование Количество
    1 Высоковольтный реактор цилиндрической формы с регулируемой индуктивностью РРВ-1600/400 1
    2 Высоковольтный фильтр помех (также емкостный делитель напряжения) ФПВ-400 1
    3 Трансформатор-возбудитель ТВ-40/0.6/2*10 1
    4 Регулятор напряжения РН-40/0.4/0～0.65 1
    5 Низковольтный фильтр ФПН-40/0.6 1
    6 Изолирующий трансформатор ТИ-40/0.4/0.4 1
    7 Цифровая автоматическая система управления и измерения АСУ-2000 1
    8 Высоковольтный кабель длинной 10 м 1
    9 Кабель управления 1
    10 Измерительный кабель 1
    11 Силовой кабель 1
