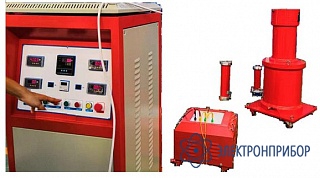

РИСи-20/20 — высоковольтная резонансная установка испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью 20кВ 1А

Код товара: 72201
  • Является модификацией РИСи

    • Гарантия

      12 месяцев

    Назначение высоковольтной резонансной установки испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью РИСи:

    Основой резонансной испытательной системы является высоковольтный реактор с переменной регулируемой индуктивностью и трансформатор-возбудитель малой мощности. Высоковольтный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. Для общепромышленного электротехнического оборудования это 50 Гц. Преимущества резонансной испытательной системы является возможность проводить испытания приложенным напряжением рабочей частоты 50 Гц с малыми затратами энергии.

    Резонансная испытательная система разработана для проведения высоковольтных испытаний объектов с большой емкостью, таких как силовые кабели, генераторы, изоляторы, конденсаторы, измерительные трансформаторы напряжения, комплектные токопроводы, КРУЭ в полевых условиях. В резонансной испытательной системе используется последовательное и параллельное соединения реакторов, что позволяет расширить область применения согласно ГОСТ 1516, ГОСТ Р 55295.

  • Технические характеристики высоковольтной резонансной установка испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью 20кВ 1А РИСи-20/20:

    Параметр Значение
    Условия эксплуатации
    Высота над уровнем моря ≤ 1000 метров
    Рабочая температура высоковольтных компонентов +5 °С ÷ +45°С
    Относительная влажность воздуха в основном зале < 90% (при 20°С, без конденсации)
    Максимальные суточные колебания температуры ≤ 30°С
    Температура хранения и транспортировки –10 °С ÷ +50°С
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом
    Общие технические характеристики РИСи-20/20
    Номинальное входное напряжение 220 В
    Номинальный входной ток 13,6 А
    Номинальная входная мощность 3 кВА
    Номинальное выходное напряжение 20 кВ
    Номинальная частота 50 Гц
    Количество фаз Однофазная система
    Режим работы При 100% Uном, Iном 5 минут работы, 10 мин останов. 8 циклов в день
    Коэффициент нелинейных искажений ≤0,5%
    Точность измерения 2%
    Добротность системы ˃40
    Диапазон регулирования индуктивности ˃1:20
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Уровень шума ˂75 дБ (на расстоянии 4 м)
    Испытательное напряжение 1.1 Uном в течение 1 мин
    Эксплуатация оборудования Внутри помещения
    Технические характеристики высоковольтного реактора с переменной регулируемой индуктивностью РРВ-20/20
    Конструкция Цилиндрического типа, корпус из композитных материалов, заполнен твердым диэлектриком, с регулируемой индуктивностью
    Номинальное напряжение 20 кВ
    Номинальный ток 1 А
    Номинальная мощность 20 кВА
    Номинальная частота 50 Гц
    Количество фаз Однофазный
    Диапазон регулирования индуктивности 101 Гн ~ 338 Гн
    Добротность Q ≥10
    Режим работы Соответствует режиму работы системы
    Метод охлаждения Естественное воздушное охлаждение
    Испытательное напряжение 1.1 Uн в течение 1 мин
    Коэффициент нелинейных искажений ≤3%
    Габаритные размеры 650 х 400 х 500 мм
    Вес 45 г
    Технические характеристики емкостного делителя напряжения ДН-20
    Номинальное напряжение 20 кВ
    Номинальная частота 50 Гц
    Коэффициент деления 1000 : 1
    Погрешность ≤±1,5%
    Коэффициент диэлектрических потерь (tgδ) ≤ 0,5%
    Габаритные размеры Ø170 х 550 мм
    Вес 10 кг
    Технические характеристики конденсатора компенсирующего КК-20кВ/0.03мкФ
    Номинальное напряжение 20 кВ
    Номинальная емкость 0,03 мкФ
    Номинальная частота 50 Гц
    Габаритные размеры Ø200*550 мм
    Вес 10 кг
    Технические характеристики трансформатора-возбудителя ТВ-3кВА/3кВ/0.2кВ
    Конструкция Стальной корпус, сухого типа
    Номинальная частота 50 Гц
    Номинальное входное напряжение 0,2 кВ
    Номинальное выходное напряжение 3 кВ
    Номинальный выходной ток 1 А
    Номинальная мощность 3 кВА
    Схема и группа соединения обмоток I-0
    Испытательное напряжение 1.1 Uном в течение 1 мин
    Количество фаз Однофазный
    Режим работы Соответствует режиму работы системы
    Габаритные размеры 450 х 330 х 450 мм
    Вес 35 кг
    Технические характеристики регулятора напряжения РНО-3кВА/220В
    Номинальное входное напряжение 220 кВ
    Номинальное выходное напряжение 0-250 кВ (плавное регулирование)
    Номинальная частота 50 Гц
    Номинальная мощность 3 кВА
    Степень защиты IP 20
    Схема и группа соединения обмоток I-0
    Метод регулировки напряжения Сервоприводом
    Количество фаз Однофазный
    Режим работы Соответствует режиму работы системы
    Габаритные размеры 480 х 370 х 80 мм
    Вес 5 кг

  • Комплект поставки РИСи-20/20

    № Наименование Количество
    1 Трансформатор-возбудитель ТВ-3кВА/3кВ/0.2кВ 1
    2 Регулятор напряжения РНО-3кВА/220В 1
    3 Высоковольтный реактор цилиндрической формы с регулируемой индуктивностью РРВ-20кВА/20кВ 1
    4 Емкостный делитель напряжения ДН-20кВ 1
    5 Конденсатор компенсирующий КК-20кВ/0.03мкФ 1
    6 Высоковольтный кабель длинной 10 м 1
    7 Кабель управления 1
    8 Измерительный кабель 1
    9 Силовой кабель 1
