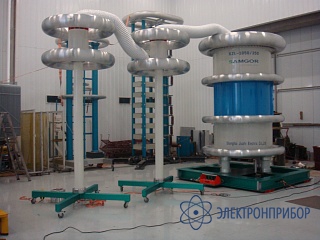

РИСи-300/300 — высоковольтная резонансная установка испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью 300кВ 1А

Код товара: 72195
  • Является модификацией РИСи

    • Гарантия

      12 месяцев

    Назначение высоковольтной резонансной установки испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью РИСи:

    Основой резонансной испытательной системы является высоковольтный реактор с переменной регулируемой индуктивностью и трансформатор-возбудитель малой мощности. Высоковольтный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. Для общепромышленного электротехнического оборудования это 50 Гц. Преимущества резонансной испытательной системы является возможность проводить испытания приложенным напряжением рабочей частоты 50 Гц с малыми затратами энергии.

    Резонансная испытательная система разработана для проведения высоковольтных испытаний объектов с большой емкостью, таких как силовые кабели, генераторы, изоляторы, конденсаторы, измерительные трансформаторы напряжения, комплектные токопроводы, КРУЭ в полевых условиях. В резонансной испытательной системе используется последовательное и параллельное соединения реакторов, что позволяет расширить область применения согласно ГОСТ 1516, ГОСТ Р 55295.

  • Технические характеристики высоковольтной резонансной установка испытания изоляции приложенным напряжением 50 Гц с подстраиваемой индуктивностью 300кВ 1А РИСи-300/300:

    Параметр Значение
    Условия эксплуатации
    Высота над уровнем моря ≤ 1000 метров
    Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С
    Относительная влажность воздуха в основном зале < 95% (при 20°С, без конденсации)
    Максимальные суточные колебания температуры ≤ 20°С
    Температура хранения и транспортировки –10 °С ÷ +50°С
    Фоновый частичный разряд ≤5 пКл
    Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
    Общие технические данные РИСи-300/300
    Номинальное входное напряжение 0,38 кВ+/-10%
    Номинальное выходное напряжение 300 кВ
    Номинальная частота 50 Гц
    Номинальная входная мощность 10кВА
    Номинальная выходная мощность 300 кВА
    Номинальный выходной ток 1А
    Количество фаз Однофазная система
    Режим работы Работа в течение 20 минут, 50 минут остановка. 15 циклов в день
    Фоновые частичные разряды при Uном=400кВ ≤5пКл
    Коэффициент нелинейных искажений ≤ 3%
    Добротность системы ˃30
    Диапазон регулирования индуктивности ˃1:20
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Уровень шума ˂70 дБ (на расстоянии 4 м от установки)
    Испытательное напряжение 1.1 Uном в течение 1 мин
    Эксплуатация оборудования Внутри помещения
    Технические характеристики высоковольтного реактора переменной индуктивности РРВ-300/300
    Конструкция Цилиндрического типа, маслонаполненный, естественное охлаждение, с регулируемой индуктивностью сервоприводом
    Номинальное напряжение 300 кВ
    Номинальный ток 1 А
    Номинальная мощность 300 кВА
    Номинальная частота 50 Гц
    Количество фаз Однофазный
    Диапазон регулирования индуктивности ˃1:20
    Режим работы Работа в течение 20 минут, 50 минут остановка. 15 циклов в день
    Метод охлаждения Естественное масляное/естественное воздушное охлаждение
    Испытательное напряжение 1.1 Uном в течение 1 мин
    Коэффициент нелинейных искажений ≤1%
    Уровень шума ≤70 дБ (на расстоянии 4 м)
    Технические характеристики высоковольтного фильтра помех (также емкостного делителя напряжения) ФПВ-300
    Номинальное напряжение 300 кВ
    Номинальная частота 50 Гц
    Номинальная емкость 0.5нФ + 0.5пФ
    Погрешность измерения ≤±1%
    Коэффициент диэлектрических потерь (tgδ) ≤ 0,4%
    Полоса подавления помех 10 кГц-300кГц≥30дБ
    Фоновый частичный разряд ≤2пКл
    Режим работы Работа в течение 20 минут, 50 минут остановка. 15 циклов в день
    Принцип работы: при проведении испытаний необходим низкий уровень частичных разрядов. Для этого между высоковольтным реактором и испытуемым объектом устанавливается высоковольтный фильтр подавления помех. Высоковольтный фильтр состоит из L-C-L-C цепочки, где L изолированная индуктивность с конденсатором С, которые образуют π-фильтр. Нижняя часть первого конденсатора является измерительным конденсатором, который является частью делителя напряжения и служит для измерения выходного напряжения в резонансной цепи. Второй конденсатор представляет собой конденсатор связи и имеет вывод для измерения уровня частичных разрядов. Два высоковольтных конденсатора являются основной нагрузкой общей испытательной цепи, что позволяет проводить испытания объекта с малой емкостью.
    Технические характеристики высоковольтного конденсатора КВ-500/300
    Количество 2 штуки
    Номинальное напряжение 300 кВ
    Номинальная емкость 0,5 нФ
    Номинальная частота 50 Гц
    Фоновый частичный разряд При Uн=300кВ ≤2пКл
    Высоковольтный конденсатор связи является основной нагрузкой; общая емкость двух конденсаторов позволяет всей испытательной системе работать без перегрузок, при этом основная нагрузка конденсатора должна быть равной или больше, чем минимальная нагрузка высоковольтного реактора.
    Технические характеристики индуктивности изолированной ИИ-300-200/1
    Количество 2 штуки
    Номинальный ток 1А
    Номинальная индуктивность > 200мГн
    Режим работы Непрерывный
    Фоновый частичный разряд При Uном=300 кВ ≤5 пКл
    Технические характеристики трансформатора-возбудителя ТВ-10/2*5
    Номинальная частота 50 Гц
    Номинальное входное напряжение 0,4 кВ
    Номинальное выходное напряжение 2*5 кВ
    Номинальный ток 1 А
    Номинальная мощность 10 кВА
    Напряжение короткого замыкания ˂7,5%
    Метод охлаждения Масляное с естественной циркуляцией масла
    Испытательное напряжение 1 мин при 1.1 Uном
    Количество фаз Однофазный
    Режим работы Работа в течение 20 минут, 50 минут остановка. 15 циклов в день, если температура перегрева обмоток не превышает 65°C
    Технические характеристики регулятора напряжения РН-10/0.38/0～0.42
    Конструкция Колонного, сухого типа с естественным воздушным охлаждением
    Номинальное входное напряжение 0,38кВ
    Номинальное выходное напряжение 0-0,42кВ (плавное регулирование)
    Номинальная частота 50 Гц
    Номинальная мощность 15 кВA
    Степень защиты IP 20
    Напряжение короткого замыкания < 7,5%
    Схема и группа соединения обмоток I-0
    Метод регулировки напряжения Сервоприводом
    Количество фаз Однофазный
    Режим работы Работа в течение 20 минут, 50 минут остановка. 15 циклов в день, если температура перегрева обмоток не превышает 65°C
    Скорость регулирования напряжения задается сервоприводом постоянного тока (400В/230В, однофазный), диапазон времени от 60 с до 300 с
    Технические характеристики низковольтного фильтра ФПН-10/0.4
    Номинальное напряжение 0,4 кВ
    Номинальный ток 25 А
    Полоса подавления помех 10 кГц~300 кГц ≥ 30 дБ
    Режим работы Работа в течение 20 минут, 50 минут остановка. 15 циклов в день
    Технические характеристики автоматической цифровой системы управления и измерения АСУ-2000
    Компьютер Промышленный, 19'' LCD, процессор P4, 160 Гб, 512Мб
    Карта ввода/вывода 16 бит, 8 каналов, скорость обмена 100 кГц
    Принтер По выбору заказчика
    Пульт управления Полностью экранирован, бесперебойный источник питания
    Разделительный трансформатор 400 ВА, уровень изоляции ≥ 2 кВ
    Модель микроконтроллера Количество выходов: 51, полностью экранирован
    Аналоговый разделитель сигналов с развязкой 8 каналов, 250 кГц, 2400 В

  • Комплект поставки РИСи-300/300

    № Наименование Количество
    1 Реактор высоковольтный переменной индуктивности РРВ-300/300 1
    2 Высоковольтный силовой фильтр (также емкостный делитель напряжения) ФПВ-300 1
    3 Трансформатор-возбудитель ТВ-10/2*5 1
    4 Регулятор напряжения (внутри воздушный выключатель) РН-10/0.38/0～0.42 1
    5 Низковольтный фильтр ФПН-10/0.4 1
    6 Цифровая автоматическая система управления и измерения АСУ-2000 1
    7 Высоковольтный кабель длинной 5 м 1
    8 Кабель управления 1
    9 Основной силовой кабель 1
