Приборы для измерения параметров устройств защитного отключения (УЗО)

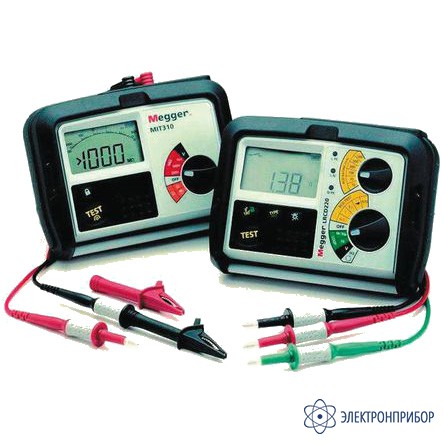

PPK220 — полный набор электрика Megger: MIT320 + LRCD220

Код товара: 33767

  • Преимущества набора электрика PPK220:

    Разделение на измерения в цепях под напряжением и в обесточенных цепях, которое вы обнаружите в наборах электрика PPK, действительно полезно, если электрические испытания не являются вашим основным бизнесом.

    Выбор тестера для работы с цепями под напряжением напоминает вам о мерах безопасности при работе с цепями под напряжением. В то же время вы знаете, что, если вы измеряете сопротивление изоляции при помощи тестера Megger, вы пользуетесь самым лучшим оборудованием.

    Состав набора электрика PPK220

    PPK220 включает в себя измеритель сопротивления изоляции и целостности цепи MIT320, а так же тестер цепи и УЗО LRCD220. РPK220 предоставляет вам все возможности PPK210 и дополнительную функциональность.

    Особенности набора электрика PPK210

    • Корпус, обитый толстым слоем резины;
    • Чёткие диапазоны с цветовой маркировкой;
    • Большой легко читаемый дисплей;
    • Специальные охватывающие щупы с блокировкой зажимов типа «крокодил»;
    • Прочный;
    • Простой в эксплуатации;
    • Безопасный при работе с 3-хфазными системами;
    • Водонепроницаемый;
    • Проверка со свободными руками;
    • Жёсткий переносной кейс.

  • Технические характеристики набора PPK220:

    Параметр Значение
    ТЕСТЕР ИЗОЛЯЦИИ MIT320
    Измерения
    Измерение сопротивления изоляции 250 В
    500 В
    1000 В
    Предел измерений 10 кОм – 999 MОм (любые измерения)
    Погрешность ±3% ±2знака
    Короткое замыкание ток 1,5 мА номинальное
    Компенсация смещения нуля 0 - 9 Ом
    Измерение сопротивления (может применяться для проверки диодов) 10 Ом - 1 МОм
    Выносной сменный провод Да
    Подсветка переключателя диапазона Да
    Подсветка дисплея Да
    Отключение звукового сигнала Да
    Настраиваемый звуковой сигнал Да
    Тест проводимости/металлосвязь до 100 Ом Да
    Звуковые сигналы Да
    Обнуление проводов до 9 Ом Да
    Кнопка ручного автотестирования Да
    Автоматическое выключение Да
    Срабатывает через 10 мин простоя тестера в режиме ожидания
    Пыле-влагозащита корпуса IP54 да
    Поддержка перезаряжаемых аккумуляторов да
    Общие данные
    Рабочая температура от -10 °С до +60 °С
    Влажность 93% отн. влажность без конденсации при 40 °C
    Температура хранения от -25 °C до +65 °C
    Безопасность Соответствует стандарту EN61010-1 для Кат III 600В с изоляцией фазы относительно земли
    Источник питания 6 х 1,5 В пальчикового типа IEC LR6 (АА щелочные). Перезаряжаемые NiMHУровень батарей отображается постоянно в виде четырех- секционной столбиковой диаграммы
    Срок службы аккумулятора 5000 тестов подряд (время одного теста 5 сек)
    Габариты 203 х 148 х 78 мм
    Вес 980 г
    Параметр Значение
    ТЕСТЕР ЦЕПИ И УЗО LRCD220
    Измерение напряжения 0 В - 500 В
    Погрешность ± 2% ± 2 цифры
    Измерение частоты 25Гц до 450 Гц
    Погрешность ± 0,1 Гц от 25.0 Гц до 199.9 Гц
    ± 1 Гц от 200 Гц до 450 Гц
    Индикатор чередования фаз Идентификация трех проводов и чередования фаз
    Частота 45 Гц до 65 Гц
    Тестирование петли Диапазоны в соответствии с EN 61557-3
    3-проводное тестирование петли без срабатывания УЗО
    Питание 100V - 280 В 45 Гц до 65 Гц
    Номинальный испытательный ток 15 мА
    Погрешность измерения петли 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом)
    10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом)
    100 Ом - 999 Ом (± 5% ± 5 Ом)
    1,00 кОм - 2.00 кОм (± 5% ± 30 Ом)
    Двухпроводное тестирование высоким током Фаза/Земля
    Питание 100 В - 480 В
    Номинальный ток тестирования От 15 мА до 2,4 А
    Погрешность измерения петли 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом)
    10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом)
    100 Ом - 999 Ом (± 5% ± 5 Ом)
    1,00 кОм - 2.00 кОм (± 5% ± 30 Ом)
    Фаза/Фаза
    Питание 100 В - 480 В 45 Гц до 65 Гц
    Предполагаемый ток КЗ (PSCC) Предполагаемый ток КЗ = Номинальное напряжение питания / сопротивление петли
    Точность получена из теста петли 1 – 199 А разрешением 1 А
    0,20 кА – 1,99 кА разрешением 10 А
    2.0 кА – 19,9 кА разрешением 100 А
    Тестирование УЗО
    УЗО тест диапазоны Тестирования УЗО по EN61557-6
    10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1 А
    Напряжение питания 100 В - 280 В 45 Гц до 65 Гц
    Погрешность тока тестирования
    Тест без срабатывания УЗО (1/2I) от - 8% до - 2%
    Тест со срабатыванием УЗО (I, 5I) от + 2% до + 8%
    Время срабатывания ± 1% ± 1 мс
    Измерение напряжения прикосновения
    Измеряемый диапазон От 0 В до 50 В
    Ошибка +5% / + 15% ± 0,5 В
    Общие характеристики
    Рабочий диапазон температуры -5 °C до + 40 °C
    Рабочая влажность 93% R.H. на + 40 °C максимально
    Диапазон для хранения -25 °C до + 70 °C
    Защита от пыли/влаги IP54
    Безопасность МЭК 61010. Соответствует требованиям МЭК 61010-1 Cat I II 300В между фазой и землей
    EN61557 Соответствует следующим частям EN61557, электрическая безопасность в системах низкого напряжения до 1000 В AC и 1500 В DC – оборудование для испытаний, измерения или контроля защитных измерений:
    Часть 1 – Общие требования
    Часть 3 – Измерение сопротивления петли
    Часть 6 – Устройства дифференциального тока (УЗО)
    Питание Батареи: 8 х 1,5 В элемента типа МЭК LR6 (щелочные);
    Аккумуляторы: 8 х 1,2 В NiCd или NiMH элементы
    Срок службы батареи 2000 тестов подряд
    Масса 980 г
    Размеры 203 х 148 х 78 мм
    Электромагнитная совместимость В соответствии с МЭК 61326-1

  • Комплект поставки PPK220

    № Наименование Количество
    1. Тестер изоляции MIT320 1
    2. Тестер цепи и УЗО LRCD220 1
    3. Сертификат калибровки 1
    4. Полный комплект щупов 1
    5. Кейс для переноски прибора и документации 1
    6. Элементы питания в комплекте 1
    7. Руководство по эксплуатации 1
