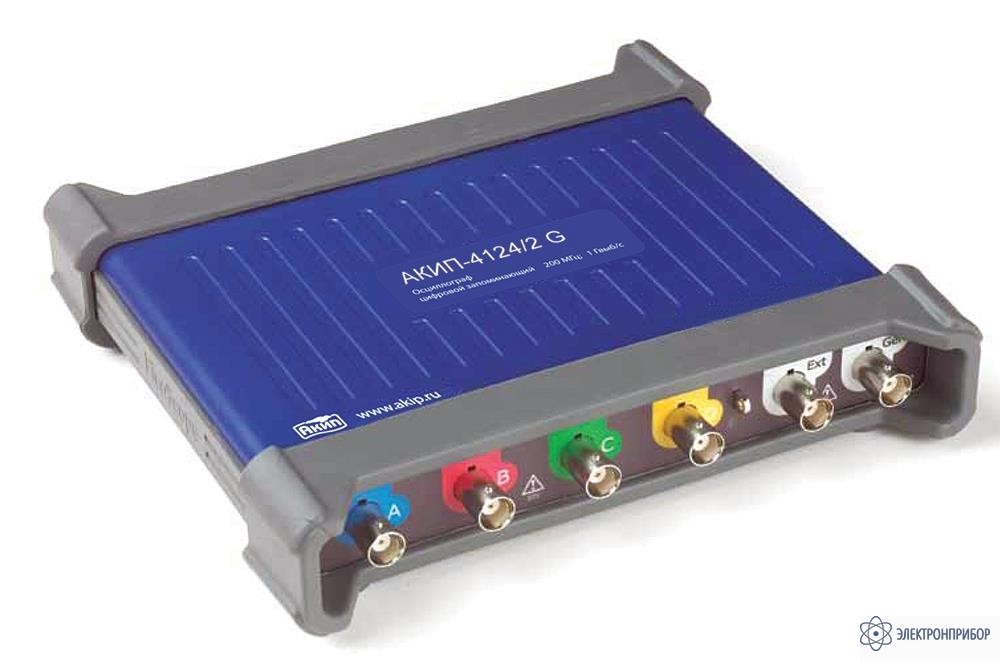

АКИП-4124/2 — цифровой запоминающий USB-осциллограф

Код товара: 28653

    • Гарантия

      5 лет

    • Производитель

      АКИП

    Особенности цифрового запоминающего USB-осциллографа АКИП-4124/2:

    • «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
    • Осциллограф: 4 канала
    • Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
    • Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
    • Максимальный объем памяти (в 1 канальном режиме) до 128 МБ
    • Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT)
    • Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
    • Формирование сигналов СПФ: ЦАП 12 бит, частота дискретизации 20 МГц, длина 16 К точек (модели с индексом G)
    • Допусковый контроль (тест по маске)
    • Декодирование сигналов CAN, LIN, FlexRay, I2C, UART/RS-232, SPI
    • Генератор стандартных сигналов: синус, меандр, треугольник, пила (нараст/спад), Sin X/x, колоколообразный, шум, пост. напряжение /DC (одновременно с осциллографом!)
    • Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка (x100.000.000)
    • Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7
    • Доп.канал интерфейса «Aux I/O» (вход/выход)
    • Гарантия 5 лет
    • Масса 900 г

  • Технические характеристики цифрового запоминающего USB-осциллографа АКИП-4124/2:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3 дБ) 0…200 МГц
    Коэффициент отклонения (Коткл.) 10 мВ/дел…4 В/дел
    Вид входа открытый, закрытый
    Погрешность установки Коткл. ± 3%
    Время нарастания, не более 1,75 нс
    Входное сопротивление 1 МОм / 14 пФ
    Входное напряжение ± 50 мВ … ± 20 В
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 500 пс…200 с/дел
    Погрешность установки Кразв. ± 50 ppm (± 0,005 %)
    Режимы работы Основной, ZOOM окно, X-Y
    Синхронизация
    Источники синхросигнала Любой из 4-х каналов, внешняя синхронизация
    Условия запуска развертки Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия, рант
    Режим запуска Автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит (12 бит в режиме увеличения разрешения (ERES))
    Частота дискретизации
    (однократный сигнал)    		 1 ГГц (при объединении)
    Эквивалентная частота дискретизации 10 ГГц
    Длина памяти (на канал)/ модели с индексом G 16/32 МБ
    Длина памяти (при объедении)/ модели с индексом G 64/128 МБ
    Интерполяция Линейная, Sin (X) / х
    Режимы сбора данных Выборка, послесвеч., цифровой самописец
    Курсорные измерения
    Функции ΔU; ΔT; 1/ΔT
    Автоматические измерения
    По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
    Анализатор спектра
    Диапазон входных частот 0…200 МГц
    Индикация спектрограммы Амплитуда, удержание пика, среднее значение
    Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    Глубина БПФ 2…1048576 точек
    Функциональный генератор
    Формы выходных сигналов Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    Диапазон частот Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
    Выходной уровень ±2 В; погрешность 1%, на нагрузке 600 Ом
    Калибратор
    Выход калибровки пробников Меандр 1 кГц, 1,6 Впик-пик, 600 Ом
    Декодирование
    Формат последов. данных CAN, LIN, I2C, UART/RS-232, SPI, FlexRay
    Допусковый контроль
    Горизонтальное разрешение 1000 … 10000 точек
    Статистика (Годен/Не годен) В допуске, не в допуске, общее кол-во тестов
    Общие данные
    Источник питания 2 USB разъема или адаптер напряжения AC/DC (1 А, 5 В)
    Интерфейс USB 2.0
    Габаритные размеры 190 × 170 × 40 мм
    Масса 0,5 кг

  • Комплект поставки АКИП-4124/2

    № Наименование Количество
    1. Цифровой запоминающий USB-осциллограф АКИП-4124/2 1
    2. Руководство по эксплуатации на CD-диске 1
    3. Пробник 1
    4. ПО на CD-диске 1
    5. Кабель USB 1
    6. Адаптер питания 1
