VDS 6102A, VDS-6102A

USB/LAN - осциллографы

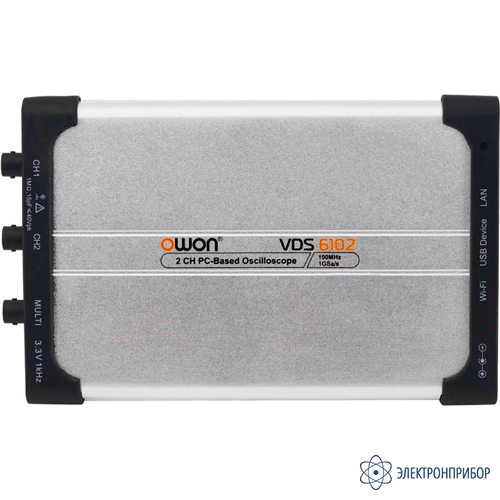

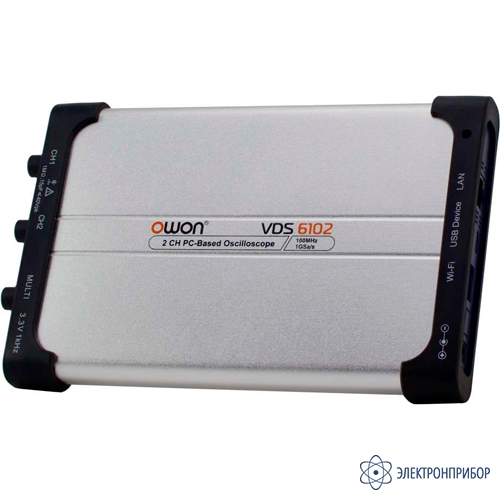

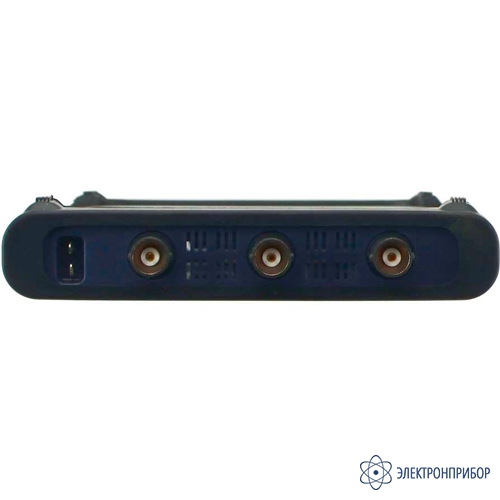

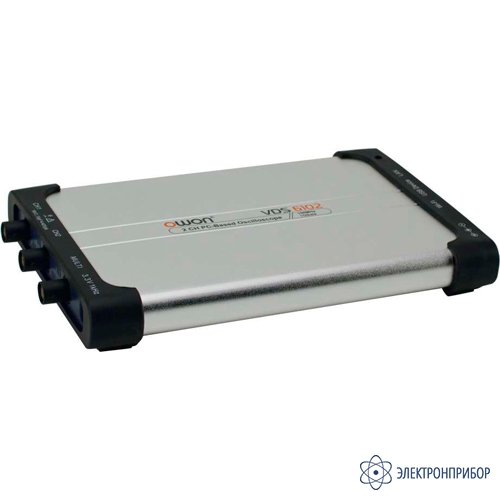

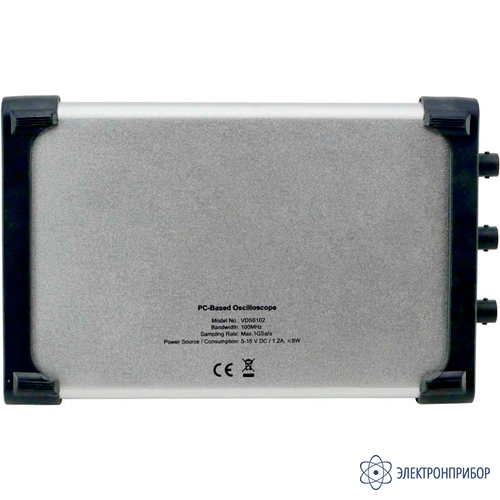

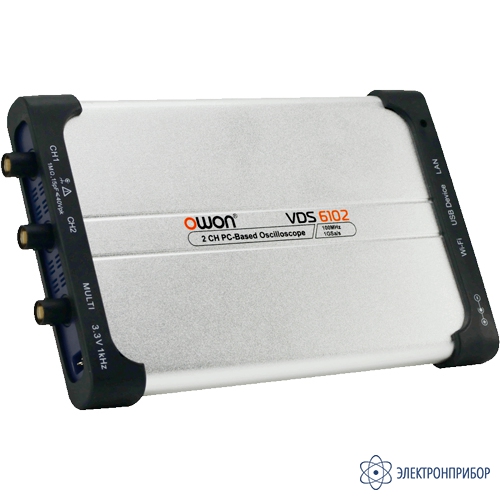

VDS6102A — осциллограф – приставка к ПК

Код товара: 56738

    • Гарантия

      24 месяца

    • Производитель

      OWON, Китай

    • Артикул

      243706

    Особенности осциллографа – приставки к ПК VDS6102A:

    • Максимальная частота 100 МГц;
    • Кол-во каналов 2;
    • Частота дискретизации 1 ГГц;
    • Чувствительность 2 мВ/дел ~ 5 В/дел;
    • Коэффициент развертки 5 нс/дел - 100 с/дел
    • Максимальная глубина памяти 10М;
    • Дисплей приставка к ПК;
    • АЦП осциллографа 14 бит;
    • Интерфейсы LAN, USB-device;
    • Wi-Fi опционально.

  • Технические характеристики осциллографа – приставки к ПК VDS6102A:

    Параметр VDS6102 VDS6102A
    Полоса пропускания 100 МГц
    Число входов 2 + 1 (генератор)
    Максимальная частота дискретизации 1 Гвыб/с
    Время нарастания ≤3.5 нс
    Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом из ряда 1-2-5
    Режимы регистрации Обычный, пиковый детектор, усреднение
    Максимальная длина записи 10М
    Связь входа Открытый вход (DC), закрытый вход (AC), заземление
    Входное сопротивление 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ
    Вертикальное отклонение 2 мВ/дел ~ 5 В/дел
    Вертикальное разрешение (АЦП) 8 бит 14 бит
    Максимальное входное напряжение 40 Впик-пик (постоянное+переменное)
    Коэффициенты ослабления пробника 1X, 10X, 100X, 1000X
    Взаимовлияние каналов 50 Гц: 100:1, 10 МГц: 40:1
    Тип интерполяции Sin(x)/x
    Диапазон смещения ±2 В (2 мВ/дел – 50 мВ/дел);
    ±20 В (100 мВ/дел – 500 мВ/дел);
    ±40 В (1 В/дел – 5 В/дел)
    Низкочастотный предел для закрытого входа ≥5 Гц (на входе BNC, уровень -3 дБ)
    Тип запуска По фронту (Edge), по видеосигналу (Video), по скорости нарастания (Slope), по длительности импульса (Pulse)
    Стандарты видеосигнала NTSC, PAL и SECAM
    Режим запуска авто, ждущий, однократный
    Режим XY Полоса пропускания полная полоса
    Разность фаз ±3 градуса
    Автоматические измерения Амплитудное значение напряжения (Vpp), максимальная амплитуда напряжения (Vmax), минимальная амплитуда напряжения (Vmin), напряжение, соответствующее вершине прямоугольного импульса (Vtop), напряжение, соответствующее основанию прямоугольного импульса (Vbase), амплитуда импульса (Vamp), среднее значение напряжения (Vavg), среднеквадратическое значение напряжения (Vrms), выброс на вершине прямоугольного импульса (Overshoot), выброс в паузе прямоугольного импульса (Preshoot), частота (Freq), период (Period), длительность фронта импульса (Rise Time), длительность среза прямоугольного импульса (Fall Time), задержка между фронтами сигналов разных каналов (Delay A→B), задержка между срезами сигналов разных каналов (Delay A→B), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительного импульса (+Duty), коэффициент заполнения для отрицательного импульса (-Duty)

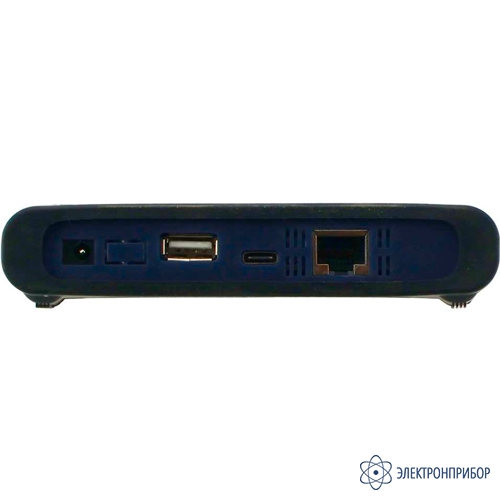

    Коммуникационные интерфейсы USB (Type-C), LAN; Wi-Fi (опционально)
    Потребляемая мощность Меньше 8 Вт
    Размеры 190 x 120 x 18 мм
    Масса Около 0.38 кг
    Встроенный генератор сигналов
    Параметр Значение
    Стандартные сигналы Синусоидальный (0.1 Гц - 5 МГц), прямоугольный (0.1 Гц - 200 кГц), треугольный (1 Гц - 10 кГц), импульсный (1 Гц - 10 кГц)
    Максимальная частота 5 МГц
    Максимальная частота дискретизации 25 Мвыб/с
    Число каналов 1
    Вертикальное разрешение 8 бит
    Амплитуда 10 мВпик-пик - 5 Впик-пик
    Смещение по пост. току ±2.5 В
    Выходное сопротивление 50 Ом (типовое)

  • Комплект поставки VDS6102A

    № Наименование Количество
    1 Осциллограф – приставка к ПК VDS6102A 1
