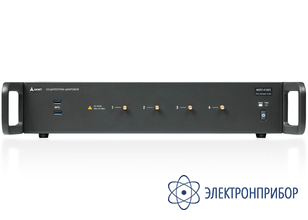

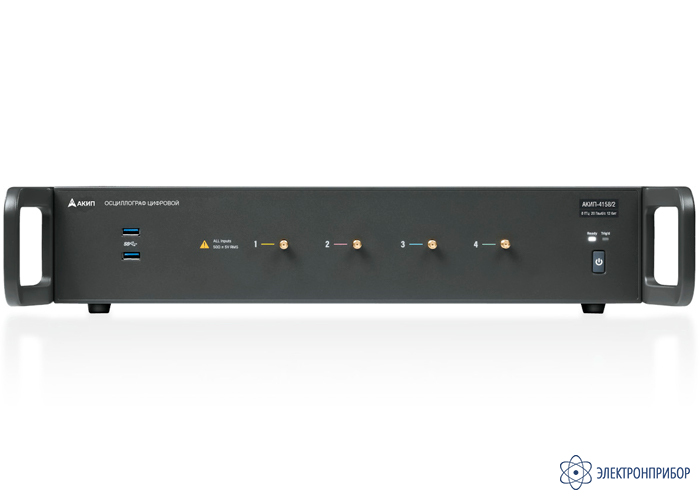

АКИП-4158 — осциллограф цифровой высокого разрешения

Код товара: 85640
  • 98656-26
    2 варианта исполнения

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      98656-26 до 03.06.2031

    • Производитель

      АКИП

    Особенности осциллографа цифрового высокого разрешения АКИП-4158:

    • количество каналов: 4;
    • входной коннектор: SMA-тип;
    • полоса пропускания: 6 ГГц, 8 ГГц;
    • разрядность АЦП: 12 бит;
    • максимальная частота дискретизации: 20 ГГц на канал;
    • максимальный объем памяти: 1 ГБ (2 ГБ опционально);
    • входной импеданс: 50 Ом;
    • режимы сбора данных: выборка, пиковый детектор (100 пс), усреднение (4/.../8192);
    • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
    • интерполяция: Sin X/x, линейная;
    • более 60 видов автоматических измерений параметров, курсорные измерения;
    • скорость обновления экрана: 1 000 000 осц./с (до 1 100 000 осц./с в режиме сегментированной развертки);
    • режим сегментированной памяти: до 124 000 сегментов, минимальное межсегментное время (≤ 0,9 мкс);
    • возможность выбора приоритета настроек: фиксированная память или фиксированная частота дискретизации;
    • режим HISTORY — запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
    • режим «Поисковая машина/Search» для поиска событий по условиям заданным пользователем;
    • программные измерительные функции вольтметра и частотомера по аналоговым каналам;
    • встроенный частотомер: 7 разрядов;
    • амплитудно-частотный анализ: построение диаграмм Боде (требуется генератор сигналов);
    • функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадратного корня (√);
    • частотный анализ (БПФ), 32 М точек;
    • режимы растяжки окна, самописец и XY;
    • декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, ARINC429, Manchester (только декодирование), USB 2.0 (только декодирование);
    • программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
    • программная опция построения глазковых диаграмм и анализ джиттера;
    • функциональный генератор до 50 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция);
    • интерфейсы: USB TMC (host/device), LAN;
    • видео выходы для подключения внешнего монитора: DVI, HDMI, DP;
    • дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI-11/Socket/Telnet, встроенный web server).

    Варианты исполнения осциллографа цифрового высокого разрешения АКИП-4158:

    • АКИП-4158/1 - полоса пропускания 6 ГГц, время нарастания ≤ 75 пс;
    • АКИП-4158/2 - полоса пропускания 8 ГГц, время нарастания ≤ 65 пс.

  • Технические характеристики осциллографа цифрового высокого разрешения АКИП-4158:

    Параметр Значение
    АКИП-4158/1 АКИП-4158/2
    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3 дБ, 50 Ом) 6 ГГц 8 ГГц
    Время нарастания ≤ 75 пс ≤ 65 пс
    Ограничение ПП 25 МГц, 200 МГц, пользовательское (от 12,5 МГц до полной полосы пропускания)
    Коэффициент отклонения (Коткл.) 1 мВ/дел...1 В/дел
    Погрешность измерения напряжения постоянного тока и импульсного напряжения частотой до 100 кГц, при нулевом смещении мВ ±(0,015 · 8 [дел] · Ко [мВ/дел] + 1),
    где Kо – значение коэффициента отклонения, мВ/дел
    Уровень собственных шумов (скз, 50 Ом, 5 мВ/дел):
    - 5 мВ/дел
    - 10 мВ/дел
    - 20 мВ/дел
    - 50 мВ/дел
    - 100 мВ/дел
    - 200 мВ/дел
    - 500 мВ/дел
    - 1 В/дел

    260 мкВ
    300 мкВ
    430 мкВ
    0,9 мВ
    1,7 мВ
    4,2 мВ
    8,9 мВ
    16 мВ

    300 мкВ
    340 мкВ
    490 мкВ
    1 мВ
    2 мВ
    5,5 мВ
    11 мВ
    20 мВ
    Диапазон установки смещения 1 мВ/дел...5 мВ/дел: ±1,6 В;
    5,1 мВ/дел...10 мВ/дел: ±4 В;
    10,2 мВ/дел...20 мВ/дел: ±8 В;
    20,5 мВ/дел...1 В/дел: ±10 В
    Погрешность установки уровня постоянного смещения, мВ ±(0,01 × |Uсм| + 0,0002 × |Uпр| + 0,005 × 8 [дел] × Ко [мВ/дел] + 1),
    где Kо – значение коэффициента отклонения, мВ/дел;
    Uсм – установленное значение напряжения смещения, мВ;
    Uпр – конечное значение диапазона установки напряжения смещения, мВ
    Входной импеданс 50 Ом (±2%)
    Максимальное входное напряжение ≤ 5 Вскз, ±10 Впик
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 50 пс/дел...1000 с/дел
    самописец (ROLL): 50 мс/дел...1000 с/дел
    Погрешность частоты внутреннего ОГ ±2*10-6 – стандартно;
    ±1*10-7 – опция OCXO
    Пределы допускаемой абсолютной погрешности измерения временных интервалов ±(δF · Tизм + 1/Fд),
    где δF – относительная погрешность частоты внутреннего опорного генератора;
    Tизм – измеренный временной интервал, с;
    Fд – частота дискретизации, Гц
    Режимы работы основной, ZOOM окна, самописец (ROLL), X-Y
    Синхронизация
    Источники синхросигнала любой из каналов, внешний (Ext, Ext/5), сеть
    Режимы запуска развертки автоматический, ждущий, однократный
    Виды синхронизации по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART / RS232, CAN, LIN;
    опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, ARINC429
    Предзапуск 0...100% памяти
    Послезапуск 0...10000 делений
    Синхронизация по зоне две зоны;
    каналы: КАН1...КАН4;
    условия: пересекает, не пересекает
    Вид входа открытый, закрытый, ВЧ и НЧ фильтры
    Чувствительность синхронизации внутренняя: ≤ 2 мВ/дел ±0,63 деления шкалы, > 2 мВ/дел ±0,5 деления шкалы;
    Ext: 200 мВпик-пик (0...10 МГц); 300 мВпик-пик (10 МГц...300 МГц);
    Ext/5: 1 Впик-пик (0...10 МГц); 1,5 Впик-пик (10 МГц...300 МГц)
    Аналого-цифровое преобразование
    Разрешение по вертикали 12 бит
    ERES (математическая функция увеличения разрешения)1 дополнительные биты: 0,5/ 1/ 1,5/ 2/ 2,5/ 3/ 3,5/ 4 бит
    Частота дискретизации 20 ГГц на канал
    Интерполяция SinX/X, X
    Длина записи2 стандартно: 1 ГБ при объединении каналов (500 МБ на канал); опция: 2 ГБ при одном активном канале, 1 ГБ при объединении каналов2 (500 МБ на канал)
    Пиковый детектор 100 пс
    Режимы работы выборка, пиковый детектор, усреднение, накопление
    Курсорные измерения
    Источник курсоров КАН1...КАН4, МАТЕМ, ОПОРН, ГИСТОГРАММА
    Функции ручное управление: время — X1, X2, (X1-X2), (1/ΔT);
    амплитада — Y1, Y2, (Y1-Y2);
    режим отслеживания: время — X1, X2, (X1-X2)
    Автоматические измерения
    Источник измерений КАН1...КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
    Диапазон измерений весь экран или ограниченно (определяется курсорами)
    Функции по вертикали максимум, минимум, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, СКО, цикл СКО, СКЗ, цикл СКЗ, медиана, цикл медина, выбросы на вершине и в паузе
    Функции по горизонтали период, частота, время максимум, время минимум, +длительность, -длительность, время нарастания/спада, длительность пакета положительная и отрицательная, +коэффициент заполнения, -коэффициент заполнения, задержка, джиттер
    Дополнительные площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
    Измерение задержки фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
    Статистика текущее значение, максимум, минимум, СКО, гистограмма, тренд, отслеживание
    Математика
    Математические каналы F1, F2, F3, F4
    Источник математики КАН1...КАН4, F1...F4
    Функции +, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, редактор формул;
    БПФ — частотный анализ при длине памяти 32 МБ
    АЧХ анализ диаграмма Боде
    Измерительный канал любой из аналоговых каналов
    Поддерживаемый источник сигнала SDS7000A-FG — программная опция;
    генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
    Тип развертки прямая, многоуровневая
    Диапазон частот 10 Гц...120 МГц (линейный или логарифмический режим)
    Виды измерений верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
    Дополнительные возможности
    Режим HISTORY сохранение с временными метками последних 124 000 осциллограмм
    Измерение мощности (опция) качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение/выключение, переходная характеристика, PSRR, эффективность
    Глазковые диаграммы (опция) источник: КАН1...КАН4;
    восстановление тактовой частоты: постоянная частота, ФАПЧ (PLL);
    измерения: высота глаза, уровень «1», уровень «0», амплитуда глаза, ширина глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE;
    поддержка тестирования сигналов по маске
    Анализ джиттера (опция) источник: КАН1...КАН4;
    восстановление тактовой частоты: постоянная частота, ФАПЧ (PLL);
    период, частота, +длительность, -длительность, цикл джиттер, +коэффициент заполнения, -коэффициент заполнения, скорость передачи данных;
    разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y X — кан 1, 3; Y — кан 2, 4; разность фаз < 3° до 100 кГц
    Декодирование
    Формат данных стандартно — I2C, SPI, UART/RS232, CAN, LIN
    опция — CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, USB 2.0, ARINC429
    Анализ на соответствие стандартам
    USB спецификация: USB 2.0, версия 1.07;
    параметры: EL_1, EL_2, EL_3, EL_4, EL_5, EL_6, EL_7, EL_9, EL_21, EL_22, EL_23, EL_25, EL_27, EL_28, EL_29, EL_31, EL_33, EL_34, EL_35, EL_38, EL_39, EL_40, EL_41, EL_42, EL_43, EL_44, EL_45, EL_46, EL_47, EL_48, EL_55
    Ethernet Спецификация: 100Base-TX параметры: AOI шаблон, пиковое напряжение (+/-, амплитудная симметрия), +выброс, -выброс, время нарастания/спада, искажение скважности, пиковый уровень джиттера передачи, обратные потери (обратные потери передатчика/приемника)
    Спецификация: 1000Base-T параметры: пиковое выходное напряжение без помех (точки A и B, разница A и B, точки C и D), отсутствие спада помех (точка G, точка J), отсутствие шаблонов помех (точки A, B, C, D, F, H), без искажений передатчика помех (без TX_TCLK, с TX_TCLK), с пиковым выходным напряжением помехи (точки A и B, разница A и B, точка C и D), с падением помехи (точка G и J), с шаблонами источников помех (точки A, B, C, D, F, H), с искажениями передатчика источника помех (без TX_TCLK, с TX_TCLK), без основного джиттера TX_TCLK (с фильтром, без фильтра), нет джиттера ведомого устройства TX_TCLK (с фильтром, без фильтра), ведущий JTXOUT, с джиттером ведущего устройства TX_TCLK (с фильтром, без фильтра), JTXOUT ведомого устройства, с джиттером ведомого устройства TX_TCLK (с фильтром, без фильтра), обратные потери, синфазное выходное напряжение
    Спецификация: 100Base-T1 параметры: спад выходного сигнала передатчика (положительный или отрицательный), тактовая частота и временной джиттер главного передатчика, TX_TCLK частота и джиттер синхронизации, искажения передатчика, обратные потери MDI, потери преобразования режима MDI, спектральная плотность мощности передатчика и пиковый дифференциальный выходной сигнал, синфазное излучение MDI
    Спецификация: 1000Base-T1 параметры: тесты TX_TCLK125 (частота/ведущий, джиттер СКЗ/ведущий, фазовое дрожание/ведомый, джиттер СКЗ/ведомый), тактовая частота передачи и джиттер MDI/MDI выходной джиттер СКЗ, обратные потери MDI, потери преобразования режима MDI, спектральная плотность мощности передатчика и пиковый дифференциальный выходной сигнал, спад выходного сигнала передатчика (положительный или отрицательный)
    Генератор функциональный (опция)
    Формы сигналов синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и другое (45 встроенных форм сигналов)
    Частотный диапазон 1 мкГц...50 МГц (синус);
    1 мкГц...10 МГц (прямоугольник, импульс);
    1 мкГц...300 кГц (пила);
    1 мкГц...5 МГц (сигналы произвольной формы);
    шум, полоса частот > 50 МГц
    Разрешение 1 мкГц
    Погрешность установки ±5*10-5
    Частота дискретизации 125 МГц
    Длина памяти 16000 точек для произвольной формы
    Разрядность ЦАП 14 бит
    Выходной уровень 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм)
    Погрешность установки выходного уровня ±(0,07 · Uуст + 3) мВ
    Постоянное смещение ±1,5 В (50 Ом); ±3 В (1 МОм)
    Погрешность установки постоянного смещения ±(0,07 · Uпост(см) + 3) мВ
    Ограничение уровня |Voffset| ≤ Vmax - Vpp/2,
    где Voffset — установленное значение постоянного смещения,
    Vmax — максимальное пиковое напряжение на выходе с учётом выходного сопротивления,
    Vpp — установленное значение выходного уровня сигнала
    Скважность 1% ~ 99% (для прямоугольника и импульса)
    Симметрия 0% ~ 100% (для пилы)
    Общие данные
    Режим разделенного экрана комбинации: 1x1, 2x1, 4x1, 1x2, 2x2, 4x2, 3x3
    Входы-выходы Передняя панель USB 3.0 Host (2)
    Задняя панель USB 2.0 Device поддержка USBTMC (2);
    USB 3.1 Host (4);
    LAN 1000MbaseT (2);
    DVI-D: разрешение до 1920*1200 @ 60 Гц;
    DP: разрешение до 4096*2304 @ 60 Гц;
    HDMI: разрешение до 4096*2160 @ 60 Гц;
    External Trigger: ВНЕШ: ≤ 1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз;
    вход ОГ 10 МГц, выход ОГ 10 МГц;
    Auxiliary Output: выход синхронизации (3,3 В LVCMOS), дополнительный контрольный выход (3,3 В TTL);
    выход генератора сигналов
    Рабочие условия температура: от 0 до +50°С, влажность не более 90%
    Напряжение питания 100...240 В (50/60 Гц)
    Максимальная потребляемая мощность 440 Вт, 4 Вт в режиме ожидания
    Габариты (Ш×В×Г) 445 × 88,6 × 519,6 мм
    Масса 11,1 кг
    Примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных может быть перенесен на другое внешнее устройство при помощи USB-flash носителя.
    1 – в режиме усреднения и ERES максимальный объем памяти 25 МБ на канал;
    2 – режим объединения каналов доступен при следующих комбинациях активных каналов: КАН1+КАН3, КАН2+КАН3, КАН1+КАН4, КАН2+КАН4. При активации КАН1+КАН2 или КАН3+КАН4 режим объединения каналов недоступен.

  • Комплект поставки АКИП-4158

    № Наименование Количество
    1 Осциллограф цифровой высокого разрешения АКИП-4158 в выбранном исполнении 1
    2 USB кабель 1
    3 Кабель питания 1
    4 Мышь 1
    5 Краткое руководство 1
