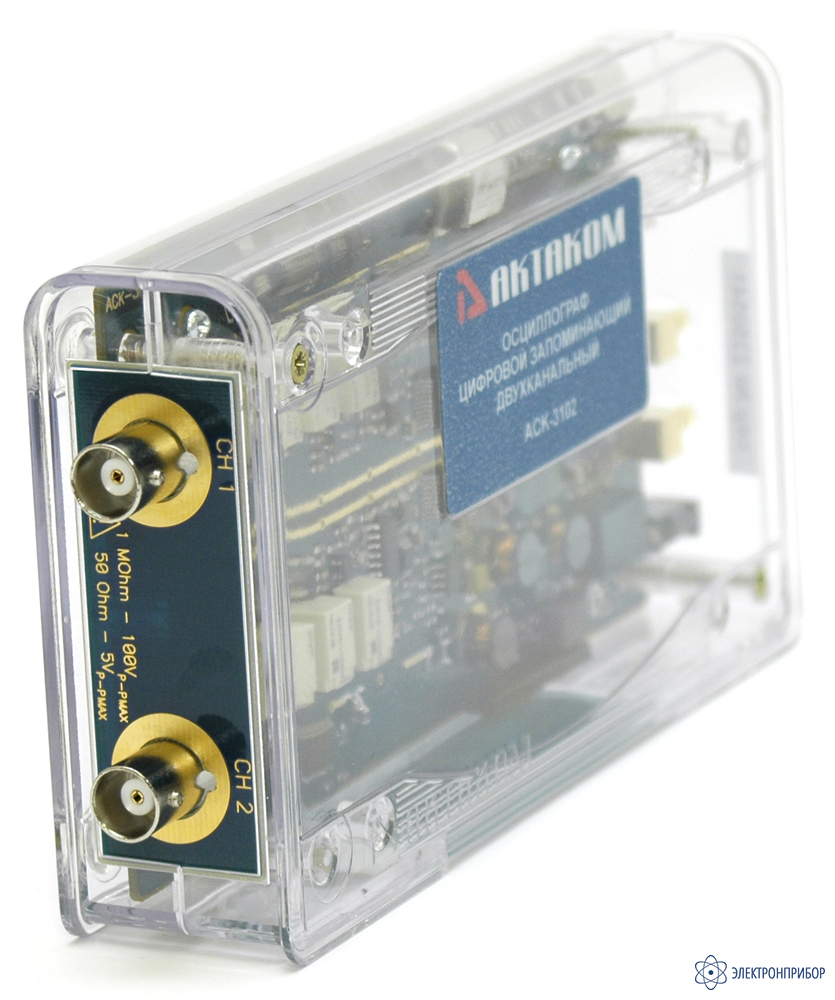

АСК-3102 1Т — двухканальный USB осциллограф - приставка + анализатор спектра

Код товара: 26911

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Описание двухканального USB осциллографа - приставки + анализатор спектра АСК-3102 1Т:

    Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа АСК-3102 1Т выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.

    Особенности двухканального USB осциллографа - приставки + анализатор спектра АСК-3102 1Т:

    • 2 независимых канала с полосой пропускания до 100 МГц;
    • Буфер записи до 128 кБ на канал (определяется пользователем);
    • Произвольно выбираемая длина предзаписи/послезаписи;
    • Высокая чувствительность (от 10 мВ/дел);
    • Автоматическая настройка на входные сигналы;
    • Расширенные режимы синхронизации;
    • Большой выбор курсорных и автоматических измерений;
    • Статистические измерения и построение гистограмм;
    • Анализатор спектра (БПФ);
    • Цифровой люминофор;
    • Аварийная сигнализация;
    • Подключение к ПК через USB 2.0;
    • Вход/выход внешней синхронизации (совместимость - ТТЛ).

  • Технические характеристики двухканального USB осциллографа - приставки + анализатор спектра АСК-3102 1Т:

    Параметр Значение
    Частота дискретизации (стробоскопический режим) 10 ГГц
    Частота дискретизации (режим реального времени) 100 МГц
    Коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5
    Разрешение 8 бит
    Частотный диапазон по уровню –3 дБ 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
    Входное сопротивление 1 МОм или 50 Ом
    Максимальное входное напряжение ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом
    Минимальный период повторения синхронизирующего импульса 20 нс
    Минимальная длительность синхронизирующего импульса 10 нс
    параметры входного сигнала обеспечения расширенной синхронизации по входам «СН1», «СН2» (применительно к импульсу прямоугольной формы) амплитуда - не менее 20 мВ, длительность - не менее 50 нс, период повторения - не менее 50 нс
    Диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
    Калибратор 1 кГц, 3 В от пика до пика
    Питание +5 В
    Масса 0,19 кг
    Габаритные размеры 150x85x32 мм

  • Комплект поставки АСК-3102 1Т

    № Наименование Количество
    1 Двухканальный USB осциллограф - приставка + анализатор спектра АСК-3102 1Т 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
    4 Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) 1

  • Дополнительная комплектация АСК-3102 1Т
