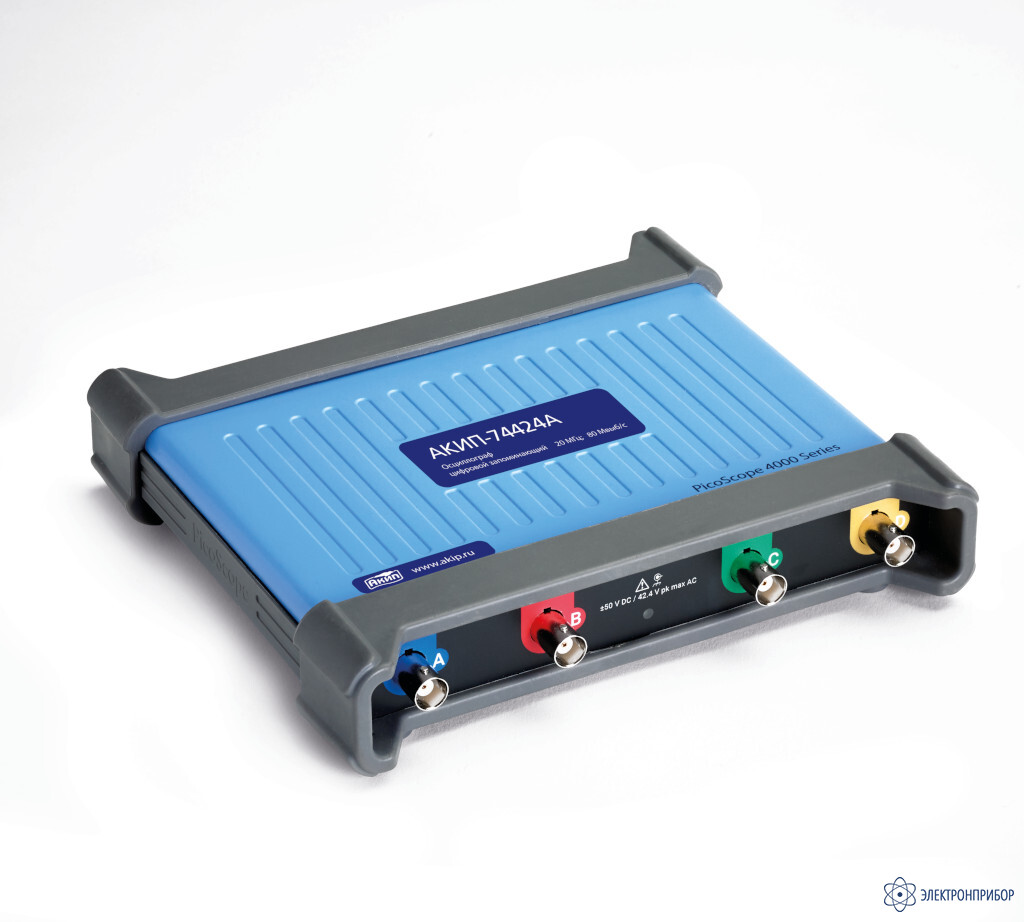

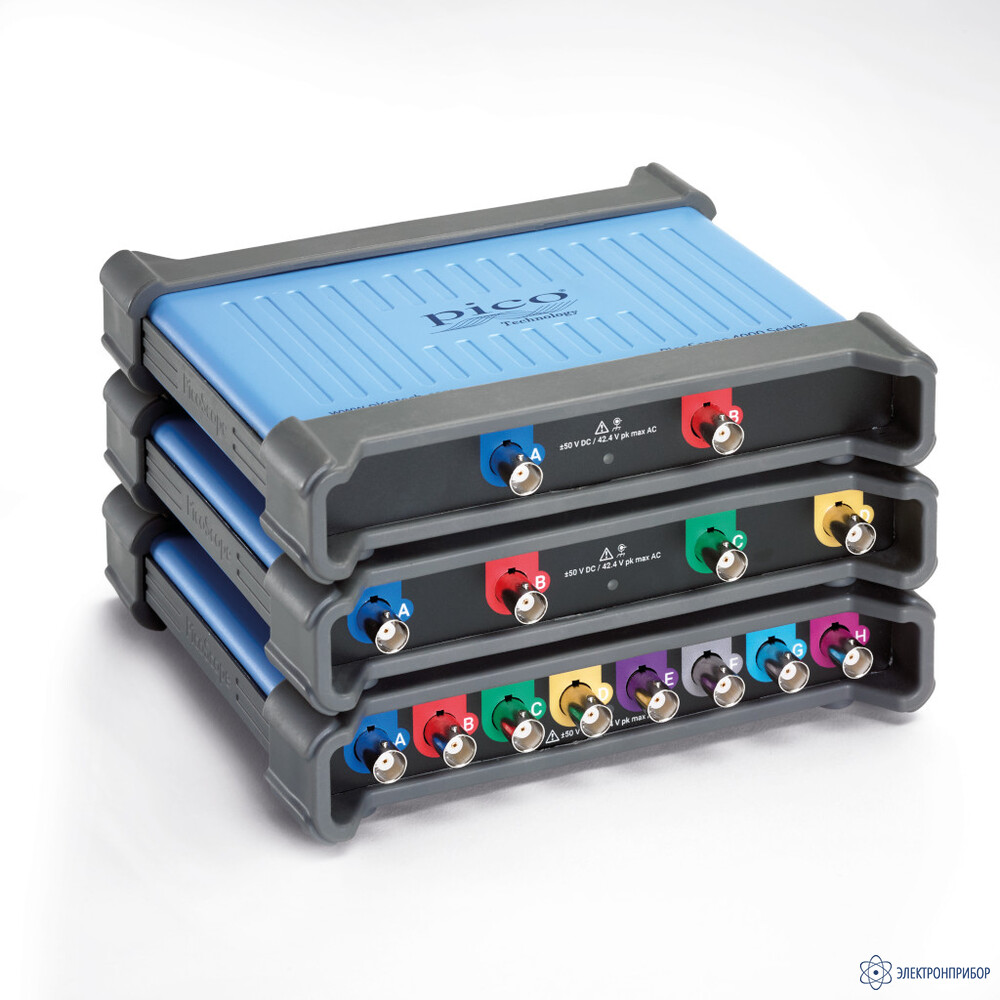

АКИП-74424А — цифровой запоминающий USB-осциллограф
Код товара: 58772-
-
Гарантия
1 год
-
Производитель

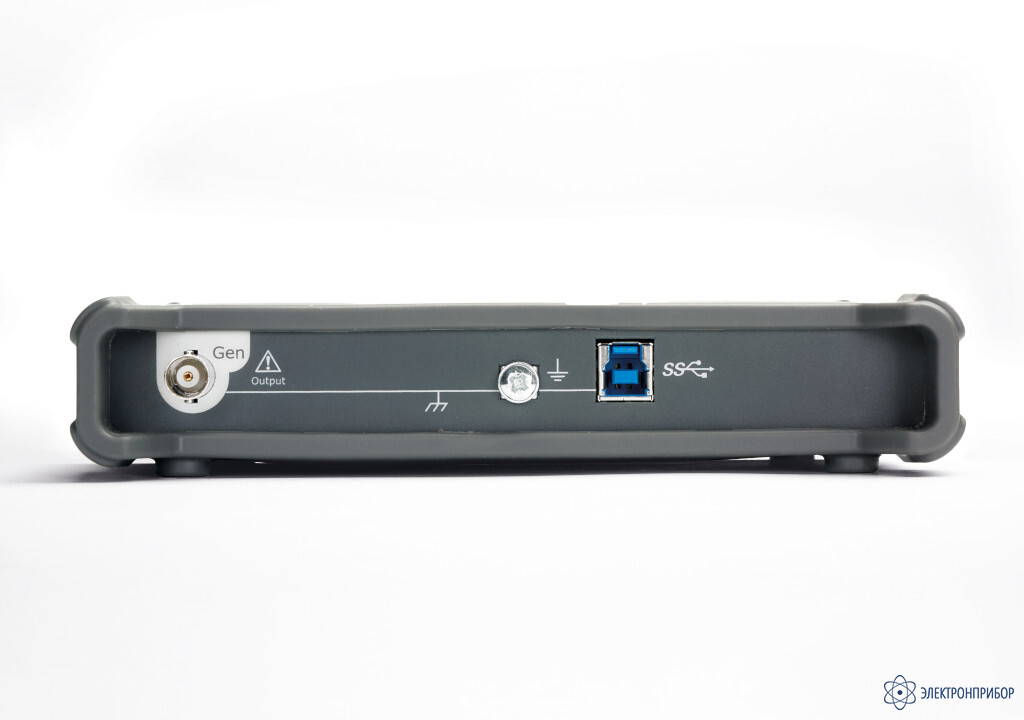

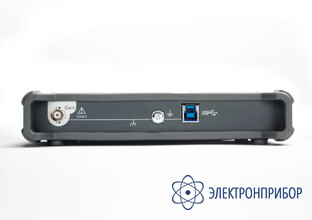

Особенности цифрового запоминающего USB-осциллографа АКИП-74424А:
- «5 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных;
- Осциллограф: 4 канала;
- Максимальная полоса пропускания: 20 МГц;
- Разрешение АЦП: 12 бит (до 16 бит в режиме ERES);
- Максимальная частота дискретизации: 80 МГц;
- Максимальный объем памяти: 256 МБ;
- Сегментированная память 10.000 осциллограмм (во внутренний буфер);
- НЧ фильтр в полной полосе пропускания;
- Цифровая регистрация на ПК (streaming mode) USB 3.0: дискретизация 20 МГц (Picoscope 6), 80 МГц (SDK) - дискретизация и длина файла определяется системными параметрами ПК, максимальная суммарная дискретизация 160 МГц (на все каналы);
- Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, постоянное напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (halfsine), бел. шум, ПСП/ PRBS (одновременно с осциллографом);
- Формирование сигналов СПФ/ AWG (до 1 МГц): ЦАП 14 бит, частота дискретизации до 80 МГц, память до 16 кБ;
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 МБ;
- Автоматические измерения; курсорные измерения (ΔU; ΔT; 1/ΔT);
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
- Декодирование сигналов: 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов);
- Допусковый контроль (тест по маске);
- Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битный).
-
-
Технические характеристики цифрового запоминающего USB-осциллографа АКИП-74424А:
Параметр АКИП-74224А АКИП-74424А АКИП-74824А Канал вертикального отклонения Число входных каналов 2 4 8 Полоса пропускания (-3 дБ) 0…20 МГц (диапазоны от 50 мВ до 50 В)
0…10 МГц (диапазоны от 10 мВ до 20 мВ)Коэффициент отклонения (Коткл) 2 мВ/дел…10 В/дел Вид входа Открытый, закрытый Погрешность установки Коткл ± 1 % от полной шкалы ± 300 мкВ Время нарастания ≤ 17,5 нс (диапазоны от 50 мВ до 50 В)
≤ 35,0 нс (диапазоны от 10 мВ до 20 мВ)Входное сопротивление 1 МОм / 19 пФ Максимальное входное напряжение ± 50 В / 42,4 Впик макс AC Постоянное смещение ± 250 мВ (диапазоны от 10 мВ до 500 мВ)
± 2,5 В (диапазоны от 1 В до 5 В)
± 25 В (диапазоны от 10 В до 50 В)Защита входа ± 100 В (DC + ACпик) Канал горизонтального отклонения Коэффициент развертки (Кразв) 20 нс … 5000 с/дел Погрешность установки Кразв ± 20 ppm (± 0,002 %) Режимы работы Основной, ZOOM окно, X-Y Синхронизация Источники синхросигнала Любой из аналоговых каналов Условия запуска развертки Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант Режим запуска Однократный, ждущий, автоколебательный, без синхронизации, сегментированная развертка Уровень запуска в полном диапазоне входного напряжения Аналого-цифровое преобразование Разрешение по вертикали 12 бит (16 бит в режиме ERES) Частота дискретизации (однократный сигнал) 80 МГц (при использовании от 1 до 4 каналов)
40 МГц (при использовании от 5 до 8 каналов)Длина памяти 256 МБ (делится между активными каналами) Интерполяция Линейная, Sin (X)/ х Режимы сбора данных Выборка, послесвечение, цифровой самописец (ROLL) Курсорные измерения Функции ΔU; ΔT; 1/ΔT Автоматические измерения По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка Статистика Максимум, минимум, среднее, СКО Математика Функции −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay Операторы Любой канал, опорная осциллографа(ref), время, число-π(пи) Анализатор спектра Диапазон входных частот 0…20 МГц Индикация спектрограммы Амплитуда, среднее значение, удержание пика Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса Глубина БПФ (точек) 128…1.048.576 точек (1 М) Функциональный генератор Формы выходных сигналов Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный, белый шум, ПСП/ PRBS Диапазон частот 0,03 Гц … 1 МГц Погрешность установки частоты ± 20 ppm (± 0,002 %) Выходной уровень ± 2 В Погрешность установки уровня ± 1 % от полной шкалы Выходное сопротивление 600 Ом Защита от перенапряжения ± 10 В Генератор сигналов произвольной формы - AWG Частота дискретизации 80 МГц Длина памяти СПФ 16 кБ Разрешение ЦАП 14 бит Диапазон частот 1 МГц Время нарастания 150 нс Декодирование последовательных данных Формат данных 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов) Допусковой контроль Статистика (Годен/ Не годен) В допуске, не в допуске, общее кол-во тестов Общие данные Источник питания USB порт Интерфейс USB 3.0 (совместимый с USB 2.0/1.1) Габаритные размеры 190 × 170 × 40 мм Масса, не более 0,55 кг -
Комплект поставки АКИП-74424А
№ Наименование Количество 1 Цифровой запоминающий USB-осциллограф АКИП-74424А 1 2 Кабель USB 3.0 1 3 Делитель 1:1/1:10 4 4 ПО + Руководство по эксплуатации на CD-диске 1 -
