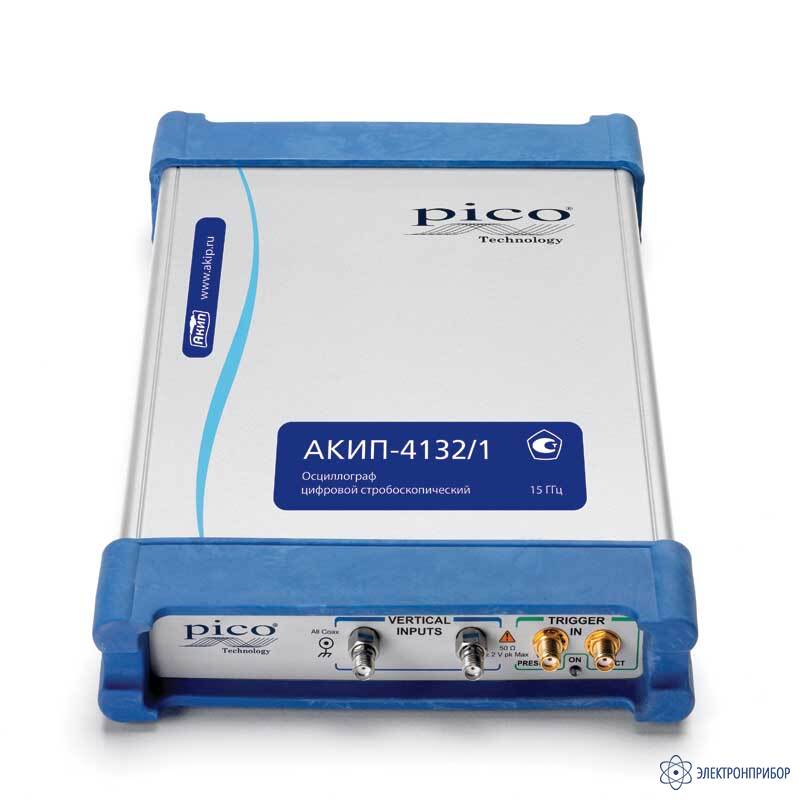

АКИП-4132/1 — цифровой стробоскопический USB-осциллограф

Код товара: 47221
  • 75634-19

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75634-19 до 24.07.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности цифрового стробоскопического USB-осциллографа АКИП-4132/1:

    • 2/4 канала (независимый сбор данных) + вход внешней синхронизации (Ext);
    • Максимальная полоса пропускания 25 ГГц (в зависимости от модели);
    • Максимальная частота стробирования до 1 МГц;
    • Макс. объем памяти до 32 кБ/канал;
    • АЦП 16 бит, 60 дБ динамический диапазон;
    • Внеш. синхрониз. до 2,5 ГГц, с делителем частоты до 15 ГГц;
    • Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F);
    • Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах;
    • Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
    • Автоматизированный тест сигнала по «маске» (более 160 предустановленных шаблонов);
    • Интерфейсы: LAN/ USB;
    • ПО под управлением ОС WIN XP SP2 или SP3, Vista, 7,8, 10 (32/64 бит);
    • Питание от универсального сетевого адаптера;
    • Ультракомпактный, масса 1,3 кг.

  • Технические характеристики цифрового стробоскопического USB-осциллографа АКИП-4132/1:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 2
    Полоса пропускания ( - 3 дБ) Полная: 0...15 ГГц
    Ограниченная: 0...8 ГГц
    Время нарастания (10% - 90%) ≤ 23,4 пс (15 ГГц)
    ≤ 43,8 пс (8 ГГц)
    Уровень шумов < 1 , 6 мВ скз (15 ГГц)
    < 0,9 мВ скз (8 ГГц)
    Коэффициент отклонения (К откл ) 1 мВ/дел ... 500 мВ/дел с шагом 1 - 2 - 5 или 0,5%
    Погрешность измерения напряжения ± 2% (от полной шкалы) + 2 мВ
    Уровень собственных шумов, с.к.з. ≤ 2 мВ – в режиме полной полосы пропускания
    ≤ 1,5 мВ – в режиме ограничения полосы пропускания
    Входной импеданс (50 ± 1) Ом
    Максимальное входное напряжение 1 В пик - пик
    ВЧ вход соединитель К - типа (2.92 мм) совместим с SMA и PC3.5
    Регулируемая временная задержка между каналами до 100 нс ( с шагом 1 пс )
    Канал горизонтального отклонения
    Режимы работы (развертка) Основная, подсвеченная, задержанная, двойная задержанная
    Коэффициент отклонения (К откл 5 пс/дел ... 3,2 мс/дел
    Погрешность измерения временных интервалов, с.к.з. > 200 пс / дел : ± 0,2% o т изм. временного интервала ± 12 пс
    < 200 пс / дел : ± 5% o т изм. временного интервала ± 5 пс
    Разрешение 64 фс (мин.)
    Синхронизация
    Источники синхросигнала Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частот ы) , внешний с восстан . тактовой частоты – только АКИП - 41 32 /3 , АКИП - 41 32 / 4 , АКИП - 4132/7 )
    Чувствительность 100 мВпик - пик ( DC ... 10 МГц)
    400 мВпик - пик (до 100 МГц)
    Чувствительность (внешний запуск) 100 мВпик - пик ( DC ... 100 МГц), 200 мВпик - пик (до 2,5 ГГц)
    Чувствительность (в ход с делителем частоты ) 200 мВпик - пик ... 1 Впик - пик (1 – 14 ГГц)
    Джиттер синхронизации, скз 30 пс
    2 пс – внешний запуск/с делителем частоты
    Режимы запуска развертки Автоколебательный, ждущийс
    Тактовая частота синхросигнала 10 МГц ... 14 ГГц
    Внешняя синхронизация восстановления тактовой частоты
    Чувствительность и диапазон тактовых частот 100 мВпик - пик : 6,5 Мб / с ... 100 Мб/с 20 мВпик: до 11 , 3 Гб / с
    Временная нестабильность восстановл. f тактовой, с.к.з. 1,5 пс + 1% от периода тактовой частоты
    Mаксимальное входное напряжение ± 2 В ( DC + АСпик)
    Входное сопротивление 50 Ом
    Связь по входу Закрытый
    Входной разъем SMA-тип
    Аналого-цифровое преобразование
    Разрешение по вертикали 16 бит
    Частота стробирования 0... 1 М Гц
    Объем памяти (запись) 32... 32768 точек на канал с шагом х2
    Режимы сбора данных Стандартная выборка, усре днение, огибающая
    Число усреднений 2...4096
    Режим выделения огибающей Минимум, максимум, минимум и максимум одновременно
    Курсорные и маркерные изменения
    Тип маркеров X - маркеры (время). Y - маркеры (напряжение). XY - маркеры (сигнальные маркеры)
    Maркерные измерения Абсолютное значение, разностное значение, напряжение, время, частота, наклон ( V / s )
    Режимы перемещения маркеров Раздельный или связанный
    Относительные измерения ∆ - измерения между измеряемым и опорным значениями : в %, dB или градусах фазы
    Автоматические измерения
    По вертикали Максимум , Минимум , Пик - пик, «Верхний» уровень, « Нижний» уровень, Амплитуда,« Верх - Низ» (средний ур.) , Среднее значение, DC скз, AC скз, Площадь, Среднее значение за период, DC скз за период, AC скз за период, Площадь за период, + Выброс, - Выброс
    По горизонтали Период, Частота, +Длительность, - Длительность, Время нарастания, Время спада, + Скважность, - Скважность, + Переход, - Переход, Длительность пакета, Число периодов, Время@ M аксимум, Время@ Mинимум, +Джиттер пик - пик, +Джиттер скз, - Джиттер пик - пик, - Джиттер скз
    Статистические измерения Текущее , Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО)
    Определения вершины и основания сигнала По гистограмме, мин/мaкс метод или произвольно (по выбору оператора) .
    Пороги Устанавливают в процентах, вольтах или делениях. Стандартно: 10 - 50 - 90 % или 20 - 50 - 80 %
    Границы Произвольная часть экрана по горизонтали
    Режим измерения Повторяющийся или однократный
    Допусковой контроль
    Режим тeста Сравнение до 4 - х параметров сигналов по установленным допускам.
    Реакция прибора на тест Звуковой сигнал, запоминание, остановка сбора.
    Математика
    Математические функции Вычисление и отображение до 4 - х математических функций (сигналов)
    Maтематические операторы Сложен ие, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента ( e ), Экспонента (10), Логарифм ( e ), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, Интерполяция Sin ( x )/ x , Сглаживание , Тренд и др.
    Oперанды Входной сигнал, сигнал ы из памяти, математические функции, спектры, а также константы.
    Анализатор спектра
    Количество БПФ до 2 - х БПФ одновременно
    Маркерные измерения БПФ Частота, разность частот, магнитуда и разность магнитуд.
    Автоизмерения БПФ Магнитуда, разность магнитуд, КНИ, частота, разность частот.
    Тип окна наблюдения Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана - Харриса, Кайзера - Бесселя.
    Анализатор спектра
    Количество БПФ до 2 - х БПФ одновременно
    Маркерные измерения БПФ Частота, разность частот, магнитуда и разность магнитуд.
    Автоизмерения БПФ Магнитуда, разность магнитуд, КНИ, частота, разность частот.
    Гистограммы
    Окно гистограммы В ертик.или горизонтально . Построение внутри любой выбранной области экрана.
    Маски
    Полигоны маски (области) До 8 полигонов(создание или загрузка с диска )
    Типы масок Стандартная, автомаска, из памяти, вновь созданная, отредактированная.
    Aвтомаска Создается автоматически как рукав допусков по обеим осям тестируемого сигнала.
    Результаты теста Общее число бракованных точек, число бракованных точек в каж дом полигоне и внутри его границ.
    Глазковые диаграммы
    Измеряемые сигналы Автоматические измерения параметров NRZ и RZ “ глазковых ” диаграмм
    Измеряемые параметры Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота , временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.
    Генератор сигналов
    Режимы Импульс , NRZ / RZ ( длина последовательности от 2 7 - 1 до 2 15 - 1), 500 МГц тактовая частота , в ыход синхросигнала
    Частотный диапазон Импульсный режим ( период ): 8 нс ... 524 мкс Режим NRZ / RZ : 4 нс ... 260 мкс
    Сохранение и вызов сигналов
    Управление Запись и вызов установок, сигналов и копий экрана.
    Запоминание/вызов на диск Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом )
    Внутренняя память Запись и вызов до 4 - х сигналов (ячейки П1 - П4)
    Aвтопоиск сигналов Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации
    Дополнительные возможности
    Растяжка сигналов Сигн алы из памяти , математические функции и спектры (со смещен ием по обеим осям )
    Комплексная шкала Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части.
    Растяжка и смещение по вертикали До 10 млн. делений или 1 млн экранов
    Растяжка и смещение по горизонтали До 640 делений или 64 экранов
    Общие данные
    Напряжение питания 12 В ± 5%, ( универсальные AC / DC )
    Потребляемый ток 1,7 А максимальный
    Интерфейс USB 2.0 и LAN
    Системные требования к ПК Процессор класса Pentium (или эквив.), HDD диск не менее 1 ГБ ( 5 0 М Б для ПО), ОС - ОС WIN XP SP 2 или SP 3, Vista , 7,8, 10 (32/64 бит) , порт USB
    Рабочие условия +5 °C ... +35 °C ;в лажность:5%...80% при 25 °C (без образования конденсата)
    Габаритные размеры 170 х 2 85 х 40 мм
    Масса 1,3 кг

  • Комплект поставки АКИП-4132/1

    № Наименование Количество
    1 Осциллограф АКИП-4132/1 1
    2 Кабель USB 1
    3 Кабель LAN 1
    4 Адаптер питания 1
    5 Ключ пластиковый рожковый 1
    6 Адаптер SMA m-f (установлен на входах осциллографа) 2
    7 Руководство по эксплуатации 1
    8 Программное обеспечение (на CD) 1
    9 Жесткая сумка из пластика 1
