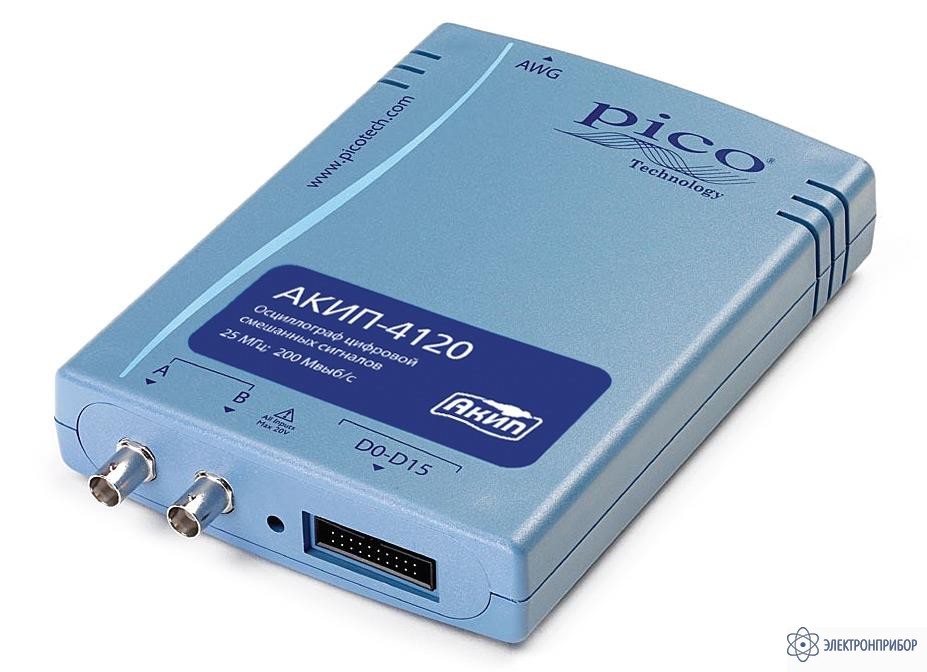

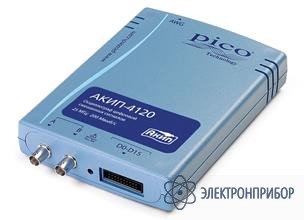

АКИП-4120/1 — цифровой запоминающий USB-осциллограф смешанных сигналов

Код товара: 31308

    • Гарантия

      5 лет

    • Производитель

      АКИП

    Особенности осциллографа АКИП-4120/1:

    • «4 в 1»: осциллограф, логический анализатор, анализатор спектра и генератор сигналов
    • 2 входных аналоговых каналов + 16 цифровых каналов + выход генератора (на задней панели)
    • Полоса пропускания: 60 МГц; частота дискретизации: 500 МГц
    • Максимальная длина памяти: 48 кБ
    • Автоматические (26 параметров) и курсорные измерения (ΔU;ΔT)
    • Декодирование протоколов: I2C, CAN, RS232/UART, SPI
    • Быстрое преобразование Фурье (БПФ)
    • Режим послесвечения с накоплением
    • Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., ГКЧ (одновременно с осциллографом)
    • Генератор произвольных форм (дискретизация до 20 МГц)
    • Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
    • Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7
    • Питание и управление по USB от внешнего ПК
    • Следует особо отметить, что USB все осциллографы АКИП-4120 (содержащие встроенный генератор) поддерживают функцию одновременной работы генератора и осциллографа по различным каналам.

  • Технические характеристики осциллографа АКИП-4120/1:

    Параметр Значения
    Канал вертикального отклонения (аналоговые каналы)
    Полоса пропускания (-3 дБ) 0…60 МГц
    Число каналов 2
    Коэффициент отклонения (Коткл) 10 мВ/дел…4 В/дел (шаг 1-2-5)
    Погрешность установки Коткл ± 3 %
    Время нарастания < 5,8 нс
    Входное сопротивление 1 МОм (±1 %) / (13±1) пФ
    Максимальное входное напряжение ± 20 В
    Защита вход ±100 В (DC+ACпик)
    Канал вертикального отклонения (цифровые каналы)
    Число каналов 16
    Максимальная частота 100 МГц
    Пороговый уровень TTL, CMOS, ECL, PECL, заданный (-5…+5 В)
    Погрешность установки порога ± 100 мВ
    Макс. входное напряжение ± 20 В
    Входной импеданс 200 кОм (±1 %) / (8 ±2) пФ
    Задержка между каналами < 5 нс
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв) 2 нс…1000 с/дел
    Погрешность установки Кразв ±0,005 %
    Режимы работы Основной, ZOOM окна, X-Y
    Синхронизация
    Источники синхросигнала Канал А, канал В, цифровые каналы
    Расширенный запуск развертки Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, по ранту, логические условия (‘И, ‘ИЛИ и т.д.)
    Режим запуска Авто, ждущий, однократный, отсутствует
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит (12 бит в режиме увеличения разрешения (ERES))
    Частота дискретизации Канал A или B; Канал A или B + 1 логический канал; 1 или 2 логических канала: 500 МГц
    Остальные комбинации: 250 МГц
    Эквивалентная частота дискретизации 2,5 ГГц
    Длина памяти (делится между активными каналами) 8 МБ
    Внутренний буфер 0 ... 1000 осциллограм (запись и воспроизведение)
    Интерполяция Линейная, sin x|x
    Режимы сбора данных Выборка, послесвечение, цифровой самописец
    Сохранение данных Файлы формата: CSV, TXT, BMP, PNG, MATLAB (MAT)
    Курсорные измерения
    Функции DU, DT, 1/DT
    Автоматические измерения
    По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
    Анализатор спектра
    Диапазон входных частот 0…60 МГц
    Количество точек БПФ от 128 до ½N (где: N максимальная доступная длина памяти)
    Индикация спектрограммы Амплитуда, удержание пика, среднее значение
    Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    Функциональный генератор (разъем на задней панели)
    Формы выходных сигналов Синус, меандр, треугольник, пила (нараст/спад), пост. напряжение, полусинус, ГКЧ
    Диапазон частот 0,03 Гц … 1 МГц
    Разрешение < 0,01 Гц
    Выходной уровень ±2 В пик-пик (вых. сопротивление 600 Ом); погрешность ±1 %
    Качание частоты Нарастание, убывание, нарастание-убывание, убывание-нарастание
    Генератор сигналов произвольной формы
    Диапазон частот 0,03 Гц … 1 МГц
    Макс. частота дискретизации 20 МГц
    Время нарастания < 100 нс
    Разрешение ЦАП 12 бит
    Длина памяти СПФ 8 кБ
    Декодирование
    Формат данных CAN Bus, I²C, SPI, UAR
    Общие данные
    Источник питания от ПК по шине USB, 200 мА
    Интерфейс USB 2.0 (совместимый с USB 1.1)
    Габаритные размеры 200 х 140 х 35
    Масса 0,5 кг

  • Комплект поставки АКИП-4120/1

    № Наименование Количество
    1. Осциллограф АКИП-4120/1 1
    2. Кабель USB 2.0 1
    3. ПО 1
    4. Руководство по эксплуатации на CD-диске 1
    5. Пробник осциллографический 2
    6. Кабель и микрозажимы для цифровых каналов 1
    7. Кейс 1
