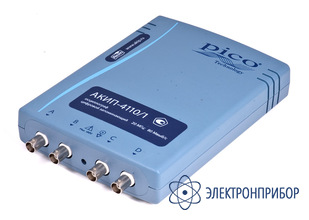

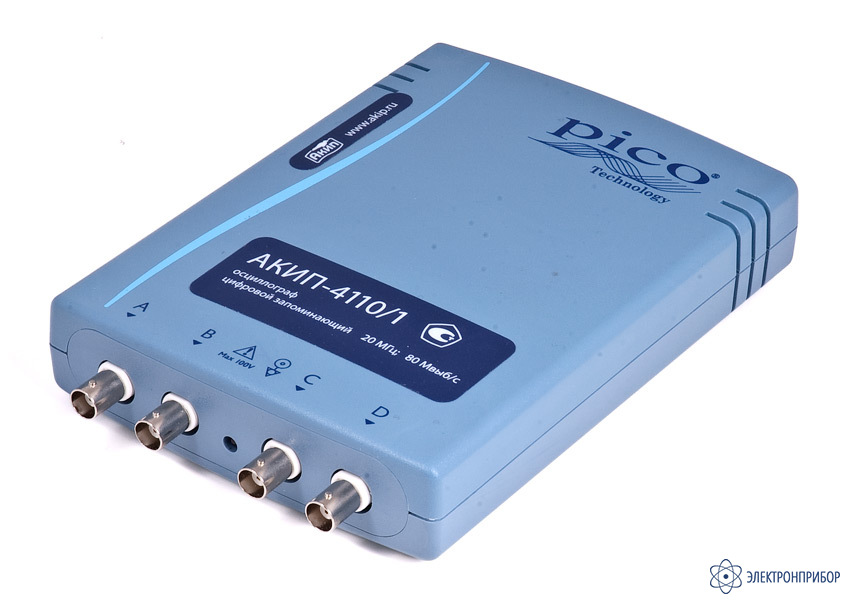

АКИП-4110/1 — цифровой запоминающий USB-осциллограф

Код товара: 24287
  • 44363-10

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      44363-10 до 01.04.2015

    • Производитель

      АКИП

    Особенности осциллографа АКИП-4110/1:

    • «2 в 1»: осциллограф, анализатор спектра;
    • Число каналов: 4;
    • Полоса пропускания: 20 МГц;
    • Максимальнач частота дискретизации: 80 МГц в 2-х канальном режиме, 20 МГц в 4-х канальном режиме;
    • Объем памяти: 32М на канал;
    • Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT);
    • Быстрое преобразование Фурье (БПФ);
    • Пиковый детектор, усреднение, послесвечение;
    • Режим «покадровой» цифровойрегистрации (запись/считывание до 1000 осциллограмм во внутренний буфер);
    • Интерфейс USB, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);
    • Питание и управление по USB от внешнего ПК.

  • Технические характеристики осциллографа АКИП-4110/1:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания (-3 дБ) 20 МГц (10 МГц для Коткл 50 мВ/дел.)
    Число каналов 4
    Коэффициент отклонения (Коткл) 10 мВ/дел ... 20 В/дел, плавная регулировка
    Погрешность установки Коткл ±1%
    Время нарастания, не более <17,5 нс
    Входное сопротивление 1 МОм (±2%) / (20 ±2 пФ)
    Максимальное входное напряжение 100 Вср.кв.
    Защита входа ±200 В (DC+ACпик)
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки (Кразв) 100 нс ... 200 с/дел
    Погрешность установки Кразв ±50 ppm
    Джиттер Не более 10 пс
    Режимы работы Основной, окно, ZOOM окна, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Любой из доступных каналов
    Расширенный запуск развертки Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
    Режим запуска Авто, ждущий, однократный, отсутствует
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 12 бит (16 бит в режиме увеличения разрешения ERES)
    Максимальная частота дискретизации (однократный сигнал) 2 канала - 80 МГц
    4 канала - 20 МГц
    Эквивалентная частота дискретизации -
    Длина памяти (на канал /при объед.) 8 МБ/ 32 МБ
    Внутренний буфер 0 ... 1000 осциллограм (запись и воспроизведение)
    Интерполяция линейная, sin x|x
    Режимы сбора данных Выборка, послесвечение, цифровой самописец
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Функции ΔU, ΔT, 1/ΔT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    По вертикали Пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали Частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка
    АНАЛИЗАТОР СПЕКТРА
    Диапазон входных частот 0 ... 20 МГц
    Количество точек (интервал) 1.048.576
    Индикация спектрограммы Амплитуда, удержание пика, среднее значение
    Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    ДЕКОДИРОВАНИЕ
    Формат данных CAN Bus, I2C, SPI, UART
    ОБЩИЕ ДАННЫЕ
    Источник питания От внешнего ПК (по шине USB), 200 мА
    Интерфейс USB 2.0 (совместимый с USB 1.1)
    Системные требования к ПК (мин.) Процессор класса Pentium II (или выше), ОС - MS Windows XP/ Vista/ Win 7,
    ОЗУ 64/512 Мб/ 1 Gb (32-bit  или 64-bit XP/Vista/ Win 7) -30 Мб для ПО, порт USB 1.1
    Рабочие условия Температура: +5 °C … +45 °C
    Влажность: 5% ... 80% при +25 °C(без образования конденсата)
    Габаритные размеры 200 х 140 х 35
    Масса 0,5 кг

  • Комплект поставки АКИП-4110/1

    № Наименование Количество
    1. Цифровой запоминающий USB-осциллограф АКИП-4110/1 1
    2. Пробник 4
    3. Кабель USB 2.0 1
    4. Программное обеспечение 1
    5. Руководство по эксплуатации 1

  • Файлы для АКИП-4110/1

Файлы для АКИП-4110/1
