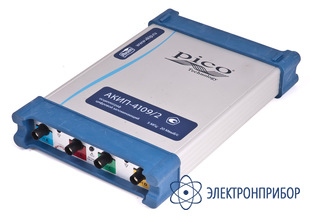

АКИП-4109/2 — цифровой запоминающий USB осциллограф

Код товара: 25305
  • 44363-10

    • Гарантия

      5 лет

    • Госреестр СИ РФ

      44363-10

    • Производитель

      АКИП

    Особенности осциллографа АКИП-4109/2:

    • «2 в 1»: осциллограф, анализатор спектра;
    • Осциллограф: 4 дифференциальных канала;
    • Полоса пропускания: 5 МГц;
    • Максимальный объем памяти: 512 К;
    • Автоизмерения (26 параметров);
    • Курсорные измерения (ΔU; ΔT; 1/ΔT);
    • Быстрое преобразование Фурье (БПФ);
    • Режим «покадровой» цифровой регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер);
    • Интерфейс USB, ПО под управлением ОС WIN XP SP2 и Vista;
    • Питание и управление по USB от внешнего ПК.

  • Технические характеристики осциллографа АКИП-4109/2:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания (-3 дБ) 5 МГц
    Число каналов 4 (дифференциальные)
    Коэффициент отклонения (Коткл) 100 мВ/дел ... 400 В/дел
    Погрешность установки Коткл ±1%
    Время нарастания, не более 70 нс
    Входное сопротивление 10 МОм / 12 пФ
    Максимальное входное напряжение 400 Впик.
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки (Кразв) 500 нс ... 100 с/дел
    Погрешность установки Кразв ±0,005%
    Режимы работы основной, окно, ZOOM окна, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала канал А (B, C или D)
    Расширенный запуск развертки Фронт, пороговый (гестерезис), по длительности, по интервалу, отложенная, окно, логические условия
    Режим запуска автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 12 бит
    Максимальная частота дискретизации (однократный сигнал) 1 канал - 20 МГц
    2 канала - 10 МГц
    3 и 4 канала - 5 МГц
    Эквивалентная частота дискретизации нет
    Длина записи (на канал) 1 канал - 512К
    2 канала - 256К
    3 и 4 канала - 128К
    Частота дискретизации (в режиме самописца) 1 кГц
    Внутренний буфер 0 ... 1000 осциллограм (запись и воспроизведение)
    Режимы сбора данных выборка, усреднение, послесвечение, цифровой самописец
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Функции DU, DT, 1/DT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    По вертикали пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка
    АНАЛИЗАТОР СПЕКТРА
    Диапазон входных частот 0 ... 5 МГц
    Индикация спектрограммы амплитуда, удержание пика, среднее значение
    Тип окна наблюдения прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    ОБЩИЕ ДАННЫЕ
    Источник питания от ПК по шине USB, 500 мА
    Интерфейс USB 2.0 (совместимый с USB 1.1)
    Габаритные размеры 255 х 170 х 40
    Масса 0,92 кг

  • Комплект поставки АКИП-4109/2

    № Наименование Количество
    1. Прибор 1
    2. Кабель USB 2.0 1
    3. Программное обеспечение 1
    4. Руководство по эксплуатации 1
