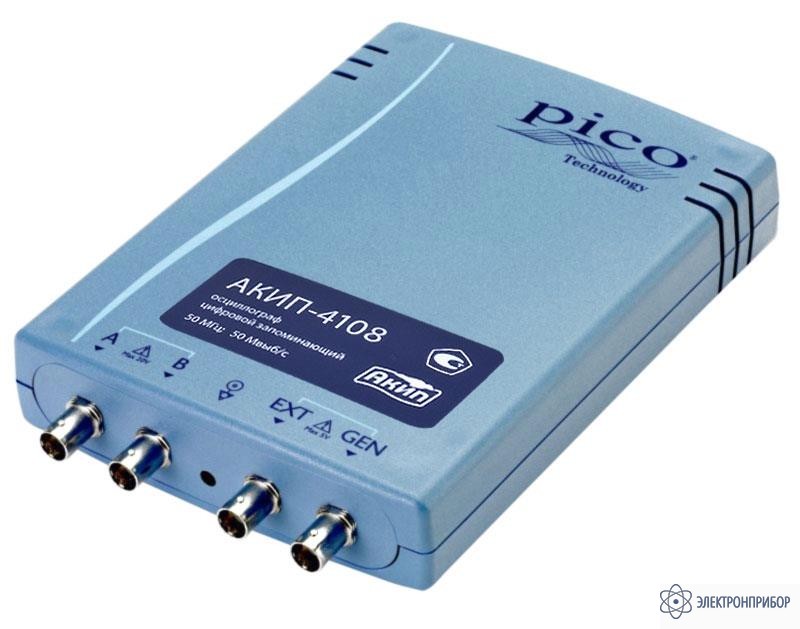

АКИП-4108/3 — USB-осциллограф

Код товара: 30767

    • Гарантия

      5 лет

    • Производитель

      АКИП

    Особенности осциллографа АКИП-4108/3:

    • «3 в 1»: осциллограф, анализатор спектра и генератор сигналов;
    • 2 входных канала + выход генератора + вход внешней синхронизации;
    • полоса пропускания: 250МГц;
    • интерфейс USB 3.0;
    • частота дискретизации: 500 МГц для однократного сигнала (1 ГГц при объединении каналов);
    • эквивалентная частота дискретизации: 10 ГГц;
    • автоизмерения(26 параметров);
    • курсорные измерения (ΔU; ΔT);
    • быстрое преобразование Фурье (БПФ), послесвечение с накоплением;
    • режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер);
    • встроенный генератор стандартных сигналов до 1 МГц: синус, меандр, треугольники др., КГЧ (одновременно с осциллографом);
    • декодирование: CAN Bus, I²C, SPI, UART/RS-232, LIN, FlaxRay;
    • интерфейс USB, ПО под управлением ОС WIN XP SP2, Vista, WIN 7, WIN 8;
    • питание и управление по USB от внешнего ПК;
    • масса 500 г.

  • Технические характеристики осциллографа АКИП-4108/3:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания (-3 дБ) 0 ... 250 МГц
    Коэффициент отклонения (Коткл) 10 мВ/дел … 4 В/дел (шаг 1-2-5)
    Погрешность установки Коткл ± 3 %
    Время нарастания 1,4 нс
    Входное сопротивление 1 МОм (± 2 %) / (20 ± 3) пФ
    Максимальное входное напряжение 20 Вср.кв.
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки (Кразв) 100 пс…200 с/дел
    Погрешность установки Кразв ± 2 ppm/ год (±2*10-6/год)
    Режимы работы Основной, окно, ZOOM окна, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Любой из доступных каналов, внешняя синхронизация
    Условия запуска развертки Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
    Режим запуска Автоколебательный, ждущий, однократный, без синхронизации
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит (12 бит в режиме увеличения разрешения ERES)
    Максимальная частота дискретизации (однократный сигнал) 500 МГц (1 ГГц при объединении каналов)
    Эквивалентная частота дискретизации 10 ГГц
    Длина записи (на канал) 128 МБ (256 МБ при объединении каналов)
    Внутренний буфер 0 ... 1000 осциллограм (запись и воспроизведение)
    Режимы сбора данных Выборка, послесвечение
    Сохранение данных Файлы форматов: CSV, TXT, BMP,GIF, PNG, MATLAB (MAT)
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Функции ΔU; ΔT; 1/ ΔT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    По вертикали Пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали Частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка
    АНАЛИЗАТОР СПЕКТРА
    Диапазон входных частот 0 ... 250 МГц
    Количество точек БПФ от 128 до 1 000 000
    Индикация спектрограммы Амплитуда, удержание пика, среднее значение
    Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    ГЕНЕРАТОР СИГНАЛОВ
    Формы выходных сигналов Синус, меандр, треугольник, пила
    Частотный диапазон 30 мГц … 1 МГц (для синуса)
    Разрешение 10 мГц
    Погрешность установки частоты ±2*10-6/год
    Выходной уровень ± 2 В; погрешность 1%, на нагрузке 600 Ом
    ДЕКОДИРОВАНИЕ
    Формат данных CAN Bus, I²C, SPI, UART/RS-232, LIN, FlaxRay
    ОБЩИЕ ДАННЫЕ
    Источник питания от ПК по шине USB, 500 мА
    Интерфейс USB 3.0 (совместимый с USB 2.0 и USB 1.1)
    Габаритные размеры 200 × 140 × 40 мм
    Масса 0,5 кг

  • Комплект поставки АКИП-4108/3

    № Наименование Количество
    1. Осциллограф АКИП4108/3 1
    2. Интерфейсный USB-кабель 1
    3. ПО на CD-диске 1
    4. Руководство по эксплуатации 1
    5. Футляр 1
    6. Пробник 2
