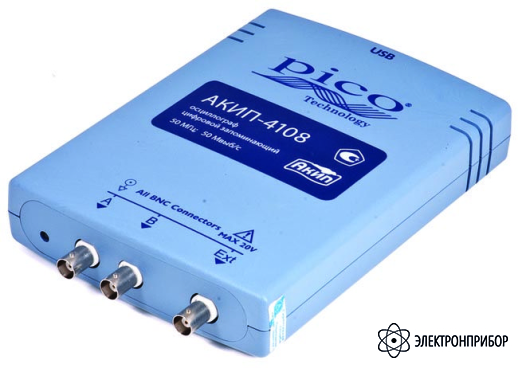

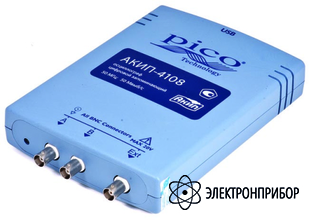

АКИП-4108/1 — цифровой запоминающий USB-осциллограф

Код товара: 25261
  • 44363-10

    • Гарантия

      5 лет

    • Госреестр СИ РФ

      44363-10

    • Производитель

      АКИП

    Особенности осциллографа АКИП-4108/1:

    • «3 в 1»: осциллограф, анализатор спектра и генератор сигналов;
    • Осциллограф: 2 канала + вход внешней синхронизации (Ext);
    • Полоса пропускания: 100 МГц;
    • Частота дискретизации: 100 МГц для однократного сигнала; эквивалентная 5 ГГц;
    • Максимальный объем памяти: 512 К;
    • Автоизмерения (26 параметров);
    • Курсорные измерения (ΔU; ΔT);
    • Быстрое преобразование Фурье (БПФ);
    • Пиковый детектор, усреднение, послесвечение, цифровой самописец (максимальная частотадискретизация 1 кГц);
    • Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер);
    • Встроенный генератор стандартных сигналов до 1 МГц: синус, меандр, треугольник, пила (нараст./спад);
    • Выход калибратора 1 кГц;
    • Интерфейс USB, ПО под управлением ОС WIN XP SP2 и Vista;
    • Питание и управление по USB от внешнего ПК;
    • Масса 210 г.

  • Технические характеристики осциллографа АКИП-4108/1:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания (-3 дБ) 0 ... 100 МГц
    Коэффициент отклонения (Коткл) 100 мВ/дел ... 4 В/дел (шаг 1-2-5), плавная регулировка
    Погрешность установки Коткл ±3%
    Время нарастания 3,5 нс
    Входной импеданс 1 МОм (±2%) / (20 ±3 пФ)
    Максимальное входное напряжение 20 Вср.кв.
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки (Кразв) 2 нс ... 50 с/дел
    Погрешность установки Кразв ±0,005%
    Режимы работы основной, окно, ZOOM окна, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала канал А или канал В, внешняя синхронизация
    Условия запуска развертки Фронт (нарастающий или спадающий)
    Режим запуска автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит (12 бит в режиме увеличения разрешения ERES)
    Максимальная частота дискретизации (однократный сигнал) 100 МГц
    Эквивалентная частота дискретизации 5 ГГц
    Длина записи (на канал) 256 К (512 К при объединении каналов)
    Частота дискретизации (в режиме самописца) 1 кГц
    Внутренний буфер 0 ... 1000 осциллограмм (запись и воспроизведение)
    Режимы сбора данных выборка, усреднение, послесвечение
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Функции DU, DT, 1/DT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    По вертикали пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка
    АНАЛИЗАТОР СПЕКТРА
    Диапазон входных частот 0 ... 50 МГц
    Индикация спектрограммы амплитуда, удержание пика, среднее значение
    Тип окна наблюдения прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    ГЕНЕРАТОР СИГНАЛОВ
    Формы выходных сигналов синус, меандр, треугольник, пила
    Частотный диапазон 0,001 Гц ... 1 МГц
    Разрешение 0,001 Гц
    Погрешность установки частоты ±0,005%
    Выходной уровень фиксированная амплитуда 5 В на нагрузке 600 Ом
    ОБЩИЕ ДАННЫЕ
    Источник питания от ПК по шине USB, 500 мА
    Интерфейс USB 2.0 (совместимый с USB 1.1)
    Габаритные размеры 100 х 135 х 45
    Масса 0,21 кг

  • Комплект поставки АКИП-4108/1

    № Наименование Количество
    1. Прибор 1
    2. USB кабель 1
    3. Программное обеспечение 1
    4. Руководство по эксплуатации 1
