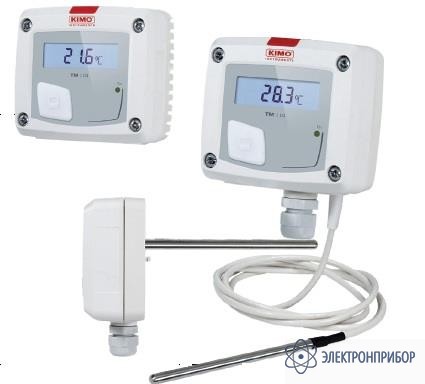

TM110-AOB — датчик температуры

Сохранить в PDF Распечатать
  • Назначение датчика температуры TM110-AOB

    Датчик температуры TM110-AOB применяется для измерения температуры.

    Основные свойства датчика температуры TM110-AOB

    • диапазон температур от -100 до 400 °C (модель с клеммной колодкой);
    • выход 0 до 10 В с внешним питанием 24 В перем./пост. тока (3- или 4-проводное подключение);
    • корпус из пластика ABS V0 со степенью защиты IP65 (модель с клеммной колодкой), с дисплеем;
    • простая система монтажа методом «1/4 оборота» с настенной панелью;
    • корпус с упрощенной системой монтажа
  • Технические характеристики датчика температуры TM110-AOB

    Параметр Значение
    Единицы измерения °C,°F
    Диапазон измерения От -100 до+400 °С (модель с клеммной колодкой)
    Погрешность* Pt100: ±0,5 % от показаний ±0,5 °C
    Тип датчика Pt100 (модель с клеммной колодкой)
    Быстродействие 1/e (63%) 20 с (модель с клеммной колодкой)
    Разрешение 0,1°C
    Окружающая среда Воздух и нейтральные газы
    Рабочая температура от 0 до +50°C
    Температура хранения -10 до +70°C
    Монтаж Негерметичный
    Материал ABS V0
    Степень защиты IP20
    Дисплей 10-разрядный ЖК-дисплей, размеры: 50 x 17 мм
    Высота символов значения 10 мм единицы измерения: 5 мм
    Кабельный сальник Модель с клеммной колодкой: для кабелей с диаметром не более 8 мм
    Масса 162 г
    Выход/источник питания - Активный выход 0-10 В или 4-20 мА (напряжение питания 24 В перем./пост. тока ± 10%); 3-, 4-проводное подключение;
    - максимальная нагрузка: 500Ом (4-20 мА);
    - минимальная нагрузка: 1 кОм (0-10 В)
    Потребляемая мощность 2 ВА (0-10 В)
    Электромагнитная совместимость EN61326
    Электрическое соединение Винтовая клеммная колодка для кабелей 0 0,05 - 2,5 мм2
    Связь с ПК Кабель типа mini-Din с разъемом USB от компании Kimo
    Рабочая среда Воздух и нейтральные газы

    * Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с применением компенсации.

    В соответствии с документами NFX15-113 и Charter 2000/2001 HYGROMETERS, величина гарантированного предела погрешности (GAL), рассчитанная с учетом коэффициента запаса относительной влажности 2, составляет ±2,58% отн. вл. при температуре от 18 до 28 °C в диапазоне измерения относительной влажности от 3 до 98%. Дрейф относительной влажности датчика составляет не более на 1% в течение года.

  • Комплект поставки TM110-AOB

    Наименование Количество
    Датчик температуры TM110 1
    Зонд с отрицательным температурным коэффициентом (NTC) из нержавеющей стали 1
    Источник питания класса 2 KIAL-100A 1
    Программное обеспечение для настройки датчика и кабель USB LCC-S 1
