Измерители относительной влажности и температуры (термогигрометры, психрометры)

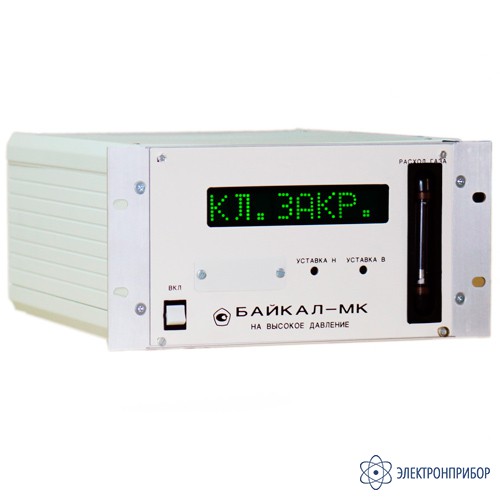

Байкал-МК исп.1 (высокое давление) — гигрометр

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      65065-16

    • Производитель

      Ангарское ОКБА

    Назначение гигрометра Байкал-МК исп.1:

    Гигрометр Байкал-МК исп.1 предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.

    Гигрометр Байкал-МК исп.1 выпускается в 2-х исполнениях:

    Область применения гигрометра Байкал-МК исп.1:

    Гигрометр Байкал-МК исп.1 используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.

    Особенности гигрометра Байкал-МК исп.1:

    • Выбор единиц измерений по влажности с отображением на дисплее: ppm, мг/м3, °С т.р.;
    • Наличие интерфейса RS-485 для связи с ЭВМ;
    • Наличие функции почасового и суточного архива с энергонезависимой памятью;
    • Дисплей повышенной яркости;
    • Автоматический выбор диапазонов измерений;
    • Высокая точность и надежность;
    • Устройство сигнализации о неисправности чувствительного элемента;
    • Устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;
    • Активная защита чувствительного элемента по напряжению и влажности;
    • Измерительная схема гигрометра выполнена на микроконтроллере;
    • Возможность реализации альтернативной независимой поверки при отсутствии эталонов;
  • Технические характеристики Байкал-МК исп.1 (высокое давление):

    Параметр Байкал-МК исп.1 (высокое давление) Байкал-МК исп.1 (низкое давление)
    Датчик на высокое давление от 0,16 до 40 МПа (от 1,6 до 400,0 кгс/см2) -
    Датчик на низкое давление - от 0,03 до 0,16 МПа (от 0,3 до 1,6 кгс/см2)
    Диапазоны измерений объемной доли влаги 0…1;
    1…10;
    10…100;
    100…1000 млн-1
    Основная приведенная погрешность:
    для области измерений от 0 до 1 млн-1
    для области измерений от 1 до 10 млн-1
    для области измерений от 10 до 100 и от 100 до 1000 млн-1

    ±10%
    ±4%
    ±2,5%
    Унифицированный выходной сигнал для каждого диапазона измерений 4…20 мА или 0…5 мА
    Расход анализируемого газа через гигрометр, не более 1000 см3/мин (регулируется)
    Температура анализируемого газа и окружающего воздуха +5…+50°С
    Потребляемая мощность не более 27 Вт
    Средняя наработка на отказ, не менее 20000 ч
    Средний срок службы, не менее 8 лет
    Габаритные размеры Блок измерений, мм 345×270×140
    Масса блока измерений, кг 4
  • Комплект поставки Байкал-МК исп.1 (высокое давление)

    Наименование Количество
    1 Блок измерения совмещенный с датчиком на высокое давление Байкал-МК исп.1 1
    2 Устройство для измерения расхода газа УИРГ-2А 1
    3 Комплект запасных частей:
    - Элемент чувствительный 1
    - Трубка 5К6.452.295-08 1
    - 20 % раствор ортофосфорной кислоты "ХЧ" ГОСТ 6552-80 в дистиллированной воде 80 мл (в колбе) 1
    - Трубка 5К8.626.222 1
    - Прокладка 6
    - Ниппель прижимной 3
    - Гайка накидная 1
    - Вставка плавкая ВП1-1-1А АГО 481.303 ТУ 3
    - Трубка 305 ТВ – 40 6 белая 1 сорт ГОС Т 19034-82, длина 0,05 м 1
    - Трубка ПВХ4 × 1,5 ТУ6-01-1196-79, длина 0,3 м 1
    4 Комплект монтажных частей:
    - Вилка ОНЦ-РГ-09-7/18 В12 БР0.364.082 ТУ 1
    - Вилка ОНЦ-РГ-09-4/14 В12 БР0.364.082 ТУ 2
    - Вилка ОНЦ-РГ-09-19/24 В12 БР0.364.082 ТУ 1
    - Розетка ОНЦ-РГ-09-4/14-Р12 БР0.364.082 ТУ 1
    - Розетка ОНЦ-РГ-09-7/18-Р12 БР0.364.082 ТУ 1
    5 Руководство по эксплуатации 1
    6 Аттестат методики выполнения измерений расхода газа 1
    7 Методы регенерации чувствительных элементов. Типовые технологические процессы 1
    8 Комплект электрических схем 1
  • Модификации Байкал-МК исп.1 (высокое давление)
