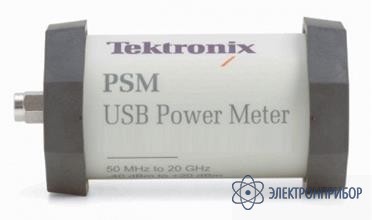

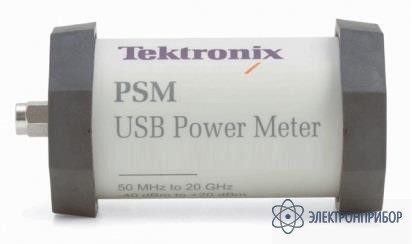

PSM4110 — измеритель мощности ВЧ

Код товара: 27289
  • Назначение измерителя мощности ВЧ PSM4410:

    Серия измерителей мощности Tektronix PSM4000 обладают высокой производительностью и просты в использовании. Они обеспечивают измерение средней мощности (CW), а также дополнительно позволяет измерять импульсную и пиковую мощность при работе с импульсными сигналами ВЧ и СВЧ диапазона.

  • Технические характеристики измерителя мощности ВЧ PSM4410:

    Входной разъем 3,5 мм (male)
    Диапазон рабочих частот 10 МГц...8 ГГц/td>
    Динамический диапазон 10 МГц...6 ГГц:
    -60 дБм...+20 дБм

    6 ГГц...8 ГГц:
    -50 дБм...+20 дБм
    Максимальный диапазон пик-средн. 10 МГц...6 ГГц: 80 дБ
    6 ГГц...8 ГГц: 70 дБ
    Полоса видео 10 МГц, типичное
    Погрешность временной базы ±50 ppm, типичное
    Частота дискретизации 500 Квыб/сек
    Минимальная длительность импульса (средняя мощность) 500 нс, типичное
    Минимальная длительность импульса (пиковая мощность) 200 нс, типичное
    Общая погрешность (неопределенность) 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ]
    Неопределенность:
    калибровочный коэффициент (CF)
    10 МГц...100 МГц:
    7,0%

    100 МГц...500 МГц:
    4,0%

    500 МГц...8 ГГц:
    2,5%
    Неопределенность:
    нелинейность (L)
    10 МГц...100 МГц:
    +15 дБм...+20 дБм: 7,0%
    +10 дБм...+15 дБм: 5,0%
    -60 дБм...+10 дБм: 4,0%

    100 МГц...2 ГГц:
    +15 дБм...+20 дБм: 7,0%
    +10 дБм...+15 дБм: 5,0%
    -60 дБм...+10 дБм: 3,0%

    2 ГГц...8 ГГц:
    +15 дБм...+20 дБм: 5,0%
    +10 дБм...+15 дБм: 3,0%
    -60 дБм...+10 дБм: 2,0%
    Неопределенность:
    шум (N)
    интеграция 1 секунда

    +10 дБм...+20 дБм:
    0,22% (10 МГц...100 МГц)
    0,15% (100 МГц...8 ГГц)

    -30 дБм...+10 дБм:
    0,22% (10 МГц...100 МГц)
    0,04% (100 МГц...8 ГГц)

    -50 дБм...-30 дБм:
    0,22% (10 МГц...100 МГц)
    0,04% (100 МГц...6 ГГц)
    0,15% (6 ГГц...8 ГГц)

    -60 дБм...-50 дБм:
    0,44% (10 МГц...100 МГц)
    0,15% (100 МГц...6 ГГц)
    Смещение нуля (Z) [(0,35 нВт на 25 °C) + |ΔT| × (0,025 нВт / °C)] + 0,005 нВт /месяц
    Учет КСВН (Mm)
    Mm=100×[(1 ± Γsource×Γsensor)2 –1]
    1,09:1 КСВН (27 дБ обр. потери)
    Неопределенность:
    температура (T)
    40 °C < T ≤ 50 °C: 1,00%
    (+1%, 0 дБм...10 дБм,
    +3%, 10 дБм...20 дБм)

    30 °C < T ≤ 40 °C: 0,75%
    (+1%, 0 дБм...10 дБм,
    +3%, 10 дБм...20 дБм)

    20 °C < T ≤ 30 °C: 0,00%

    10 °C < T ≤ 20 °C: 0,75%
    (+1%, 0 дБм...10 дБм,
    +3%, 10 дБм...20 дБм)

    0 °C < T ≤ 10 °C: 1,00%
    (+1%, 0 дБм...10 дБм,
    +3%, 10 дБм...20 дБм)
    Скорость измерения 2000 изм./сек
    Интерфейс USB 2.0
    Габаритные размеры Ø 48 мм х 62 мм
    Вес 110 г
  • Дополнительная комплектация PSM4110
