АСН 8321, АСН8321

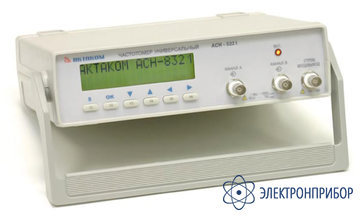

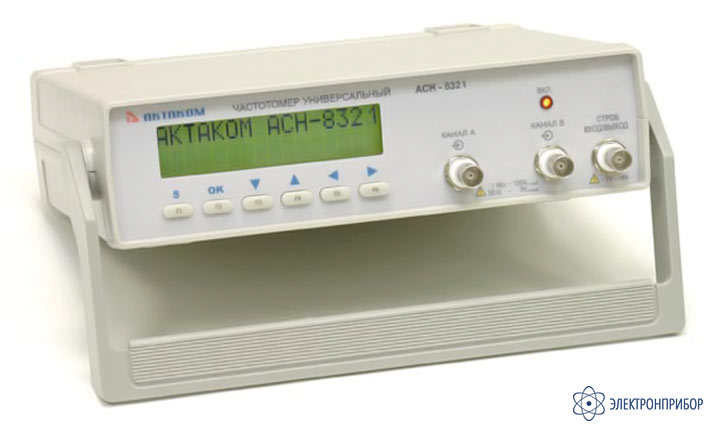

АСН-8321 — частотомер

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение портативного частотомера АСН-8321:

    Универсальный частотомер АСН-8321, предназначен для измерения частоты, периода, длительности импульса и скважности сигнала. Прибор обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейса USB / LAN позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений.

    Портативный частотомер АСН-8321: измерение частоты по входам А и В 0,1 Гц ... 120 МГц, по входу С (опция) 1 МГц ... 8 ГГц; диапазон длительностей импульсов 10 нс ... 10 с; входной импеданс 1 МОм 20 пФ, 50 Ом; интерфейс связи с ПК (опция) USB 1.1 / LAN; питание +5,5 ... 6 В; габаритные размеры 260х210х70 мм; масса не более 2 кг.

    Особенности портативного частотомера АСН-8321:

    • Измерение частоты по входам А, B, С (опция);
    • Измерение периода по входам А, B;
    • Измерение уровня сигнала по входам А, B, С (опция);
    • Измерение длительности импульсов по входам А и В;
    • Измерение скважности импульсов по входам А и В;
    • Измерение скорости вращения;
    • Измерение интервала между импульсами по каналу А и каналу B;
    • Измерение длительности импульса , в том числе с накоплением статистики (размер выборки устанавливается пользователем);
    • Статистическая обработка результатов измерений (усреднение, медиана, девиация, среднеквадратическое, RMS), фиксация минимального, максимального и среднего значений;
    • Математические функции для сигналов одного или двух каналов (что позволяет производить измерения параметров: скорость, давление или температура, индицируемых непосредственно в тех единицах, которые необходимы);
    • Одновременный вывод двух показаний измерения;
    • Удержание показаний;
    • Режим относительных измерений (измеряется отклонение текущей частоты от начальной);
    • Режим часов и секундомера;
    • Внешняя синхронизация;
    • Внешнее тактирование;
    • Управляемый уровень переключения входных формирователей каналов А и В;
    • Выход опорного генератора 5 МГц;
    • Работа прибора в комплексе с компьютером со связью по USB;
    • Удаленное управление и сбор данных с помощью специального программного обеспечения;
    • 2 основных канала измерения + дополнительной ВЧ канал (опция);
    • Двухстрочный буквенно-цифровой дисплей;
    • Интерфейс связи с ПК (опция) USB 1.1 / LAN.
  • Технические характеристики портативного частотомера АСН-8321:

    Параметр Значения
    Диапазон входных частот по входам А и В 0,1 Гц ... 120 МГц
    Диапазон входных напряжений по входам А и В 0,025 ... 25 В
    Диапазон входных частот по входу С (опция) 1 МГц ... 8 ГГц
    Чувствительность по входу С (опция) – 40 дБ
    Разрядность отображения результата измерения 9 разрядов
    Диапазон длительностей импульсов 10 нс ... 10 с
    Входной импеданс 1 МОм 20 пФ, 50 Ом
    Относительная погрешность частоты и периода 10–7
    Напряжение питания + 5,5 ... 6 В
    Габаритные размеры 260 х 210 х 70 мм
    Масса не более 2 кг
  • Комплект поставки АСН-8321

    Наименование Количество
    1. Портативный частотомер АСН-8321 1
    2. Руководство по установке и паспорт 1

    Внимание! В стандартный комплект поставки не входит сетевой адаптер, необходимый для включения прибора. При покупке обязательно нужно приобрести сетевой адаптер АТН-0702.

  • Дополнительная комплектация АСН-8321
