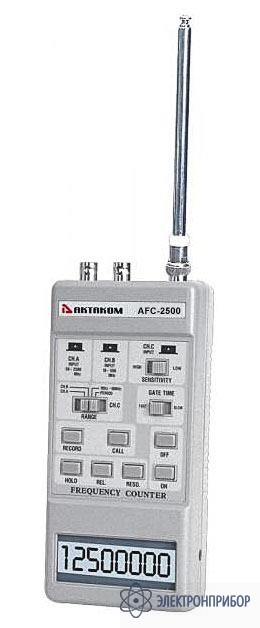

AFC-2500 — частотомер

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение частотомера AFC-2500

    AFC-2500 компактный частотомер, который может легко уместиться в ладони. Частотомер AFC-2500 – предназначен для измерения частоты и периода сигнала.

    Использование специализированного микропроцессора позволяет внедрять ряд "умных" функций. С помощью внешней телескопической антенны, возможно измерение несущей частоты различных радиопередающих устройств.

    Особенности частотомера AFC-2500:

    • высокая чувствительность для VHF и UHF измерения частоты;
    • небольшой размер (легко умещается в руке/кармане);
    • широкий диапазон измерения до 2,6 ГГц;
    • хорошее разрешение;
    • используется эксклюзивный Микропроцессор IC с функциями: частота, период, разрешение, удержание данных, относительные измерения, регистрация данных (макс., мин., сред.);
    • автоматическое отключение питания и ручное выключение;
    • ЖК-дисплей с низким энергопотреблением, четкий текст даже при ярком внешнем освещении;
    • высокая точность измерений;
    • дополнительная телескопическая антенна, с помощью нее можно измерять частототу портативных, стационарных и мобильных радиостанций, на дистанциях от 5 до 30 см (в зависимости от мощности передатчика, антенны препятствия, и т.д.).
  • Технические характеристики частотомера AFC-2500

    Параметр Значение
    Дисплей 13мм (0.5") LCD (Liquid Crystal Display), 8 разрядов.
    Измерения Частота, удержание данных, относительные, память (макс., мин., сред.), период
    Диапазон 2500МГц 50МГц до 2500МГц (макс. 2600МГц)
    100МГц 5МГц до 120МГц.
    10МГц 10Гц до 10МГц
    Период 10Гц до 10МГц
    Чувствительность (среднеквадратическая) 2500МГц диапазон 50МГц…75МГц 100мВ
    76МГц…2500МГц 50мВ
    100МГц диапазон 5МГц…100МГц 50мВ
    > 100МГц до 120МГц 100мВ
    10МГц 50мВ
    Период 50мВ
    Точность воспроизведения частоты ± (4PPM+1d) - 23±5°C, после калибровки.
    Блок развертки 4.194MHz кварцевый кристалл
    Верхний вход 2500МГц и 100МГц диапазон макс. 5В полный размах
    10МГц и период диапазона макс. 250В полный размах
    Входной разъем BNC коннектор для коаксиального кабеля, фиксирующийся поворотом замка на 90 градусов)
    Корпус Прочный и надежный, чехол из акрилонитрилбутадиенстироловой пластмассы
    Рабочая температура 0 до 50°C (32 до 122°F)
    Рабочая влажность Меньше чем 80%
    Источник питания 4 x 1.5В AA (UM-3) аккумулятор
    Потребляемая Мощность 2500МГц и 500МГц диапазон 105мА (постоянный ток)
    10МГц и период диапазона 45мА (постоянный ток)
    Переходник переменного тока/подводимая мощность Опционально, 9В (постоянный ток) , 300 до 500мА диапазон
    Отключение питания Автоматическое и ручное отключение питания
    Размеры 173x80x35мм
    Вес 340г (включая аккумуляторы).

    Диапазон Время срабатывания Разрешение Время получения выборки
    2500MГц FAST 1000Гц 0.5с
    SLOW 100Гц 2.75с
    SLOW (опция 1) 200Гц
    SLOW (опция 2) 500Гц 0.75с
    500MГц FAST 100Гц 0.75с
    SLOW 10Гц
    SLOW (опция 1) 20Гц
    SLOW (опция 2) 50Гц 1.5с
    10MГц FAST 10Гц 0.5с
    SLOW 1Гц 1.25с
    SLOW (опция 1) 0.2Гц
    SLOW (опция 2) 0.1Гц 11с

  • Комплект поставки AFC-2500

    Наименование Количество
    Частотомер AFC-2500 1
    Инструкция по эксплуатации 1
    Телескопическая RF передающая антенна с разъемом BNC 1
    Мягкий футляр для переноски 1
    Прямой датчик с BNC-разъемом 1
    Зажим типа "крокодил" 1
